轨道交通设备用承重支撑构件结构设计

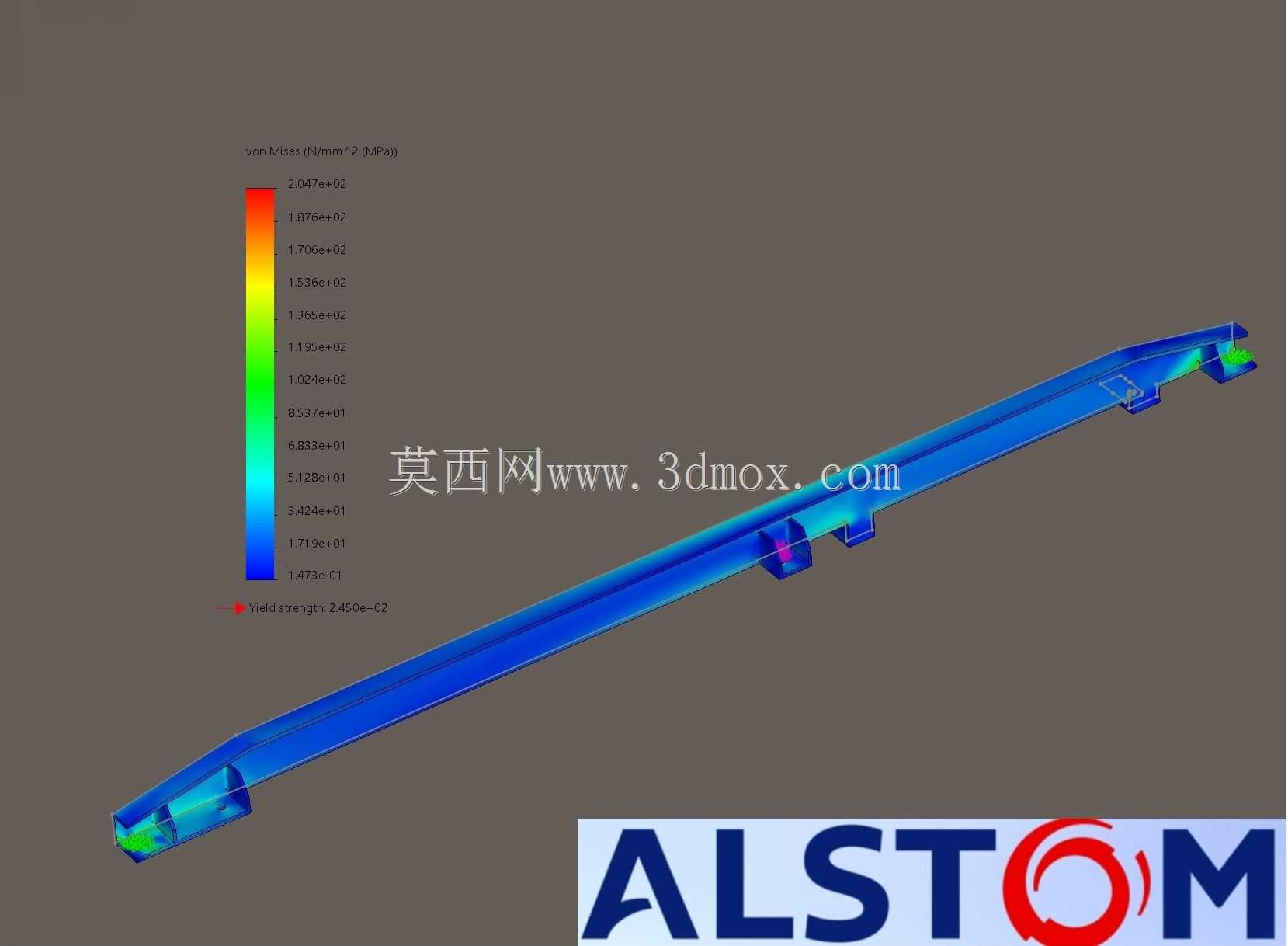

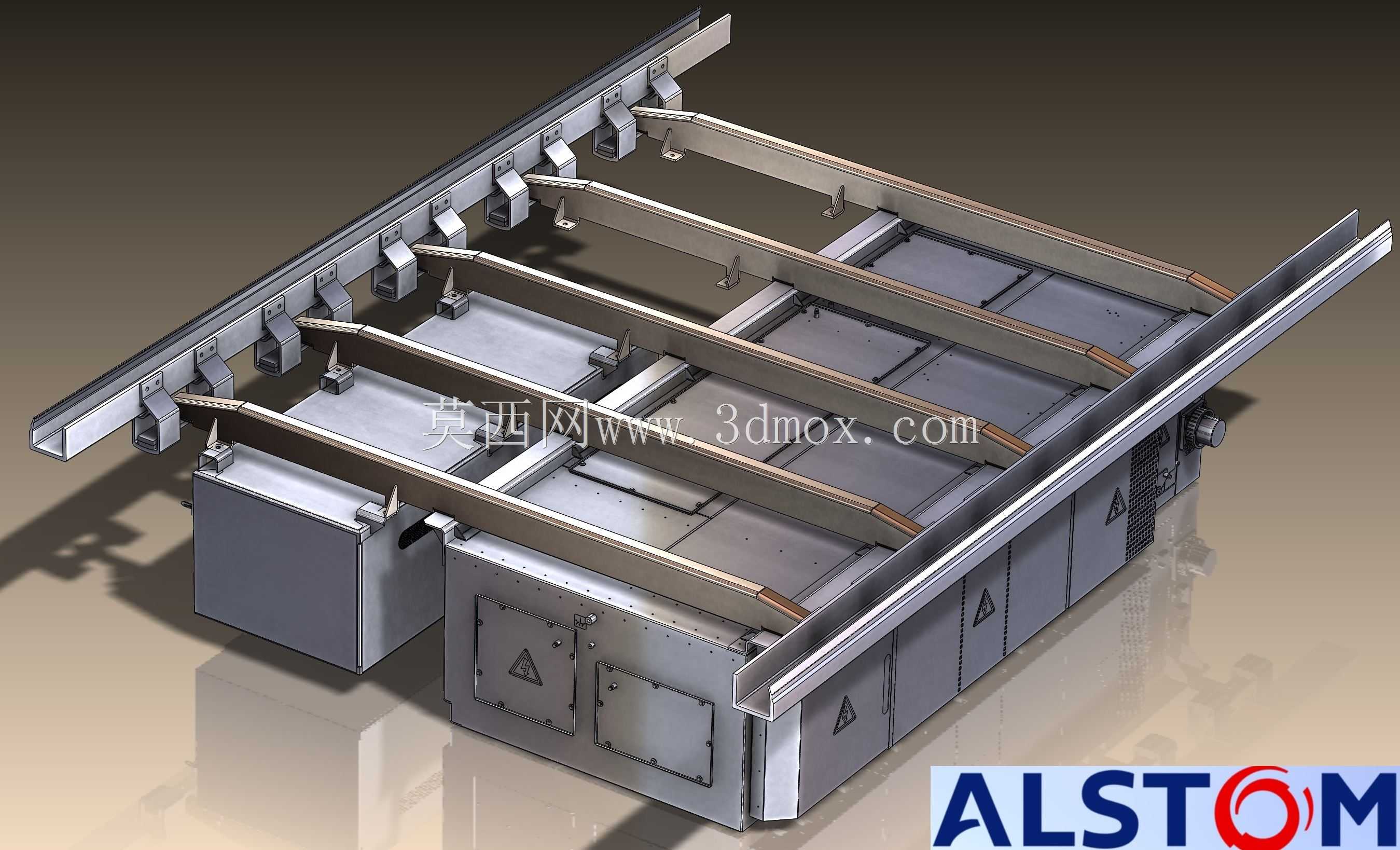

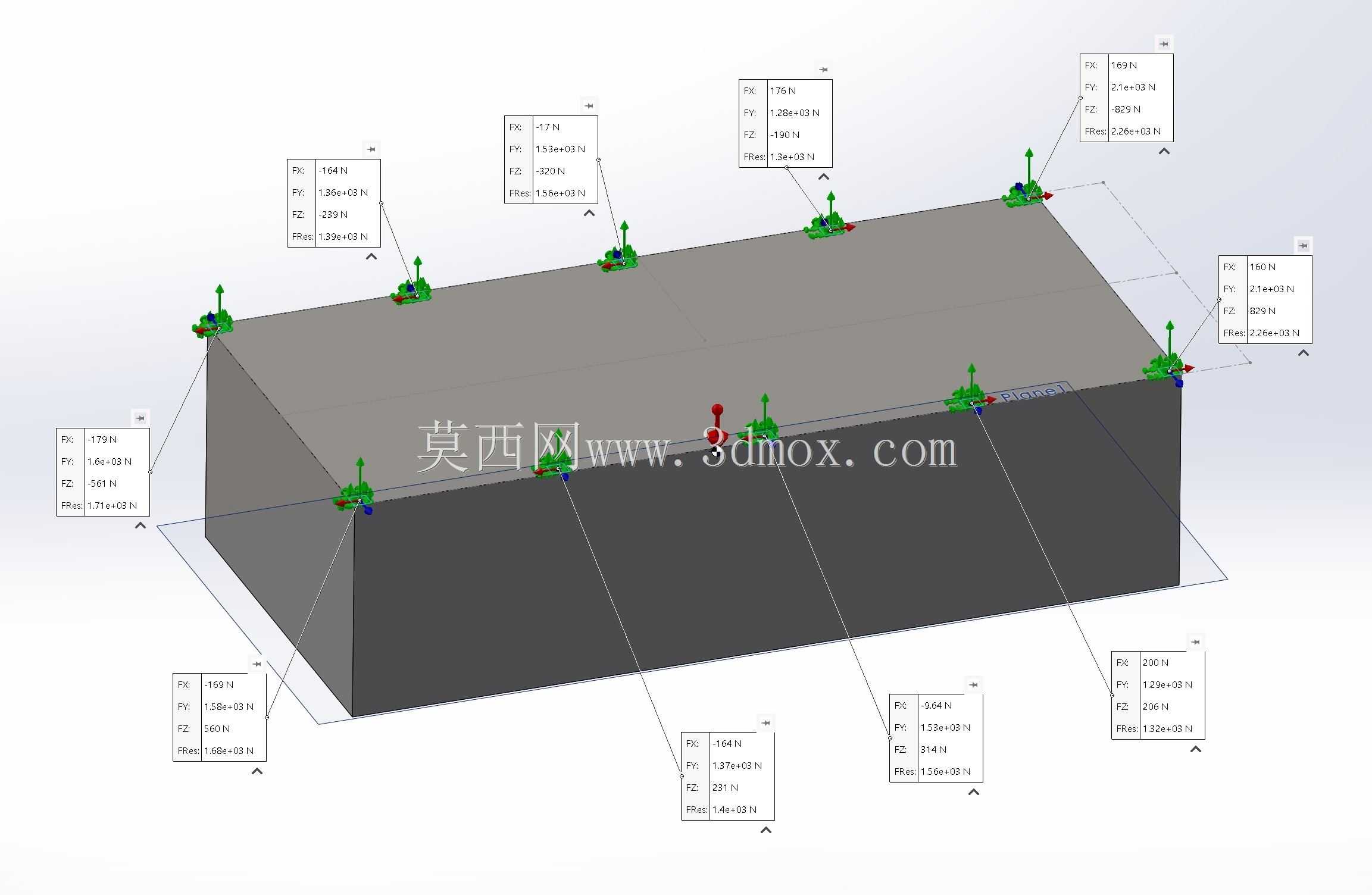

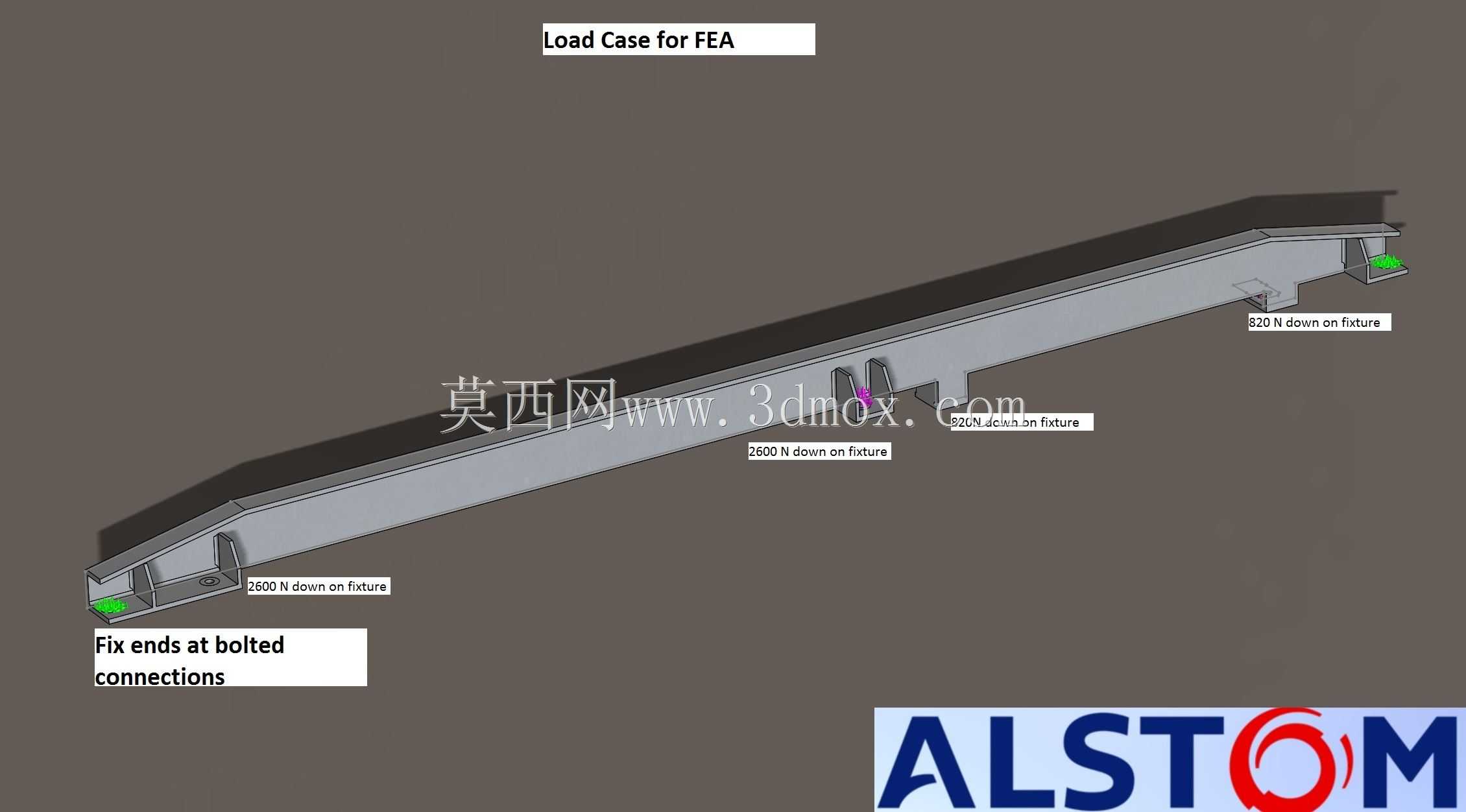

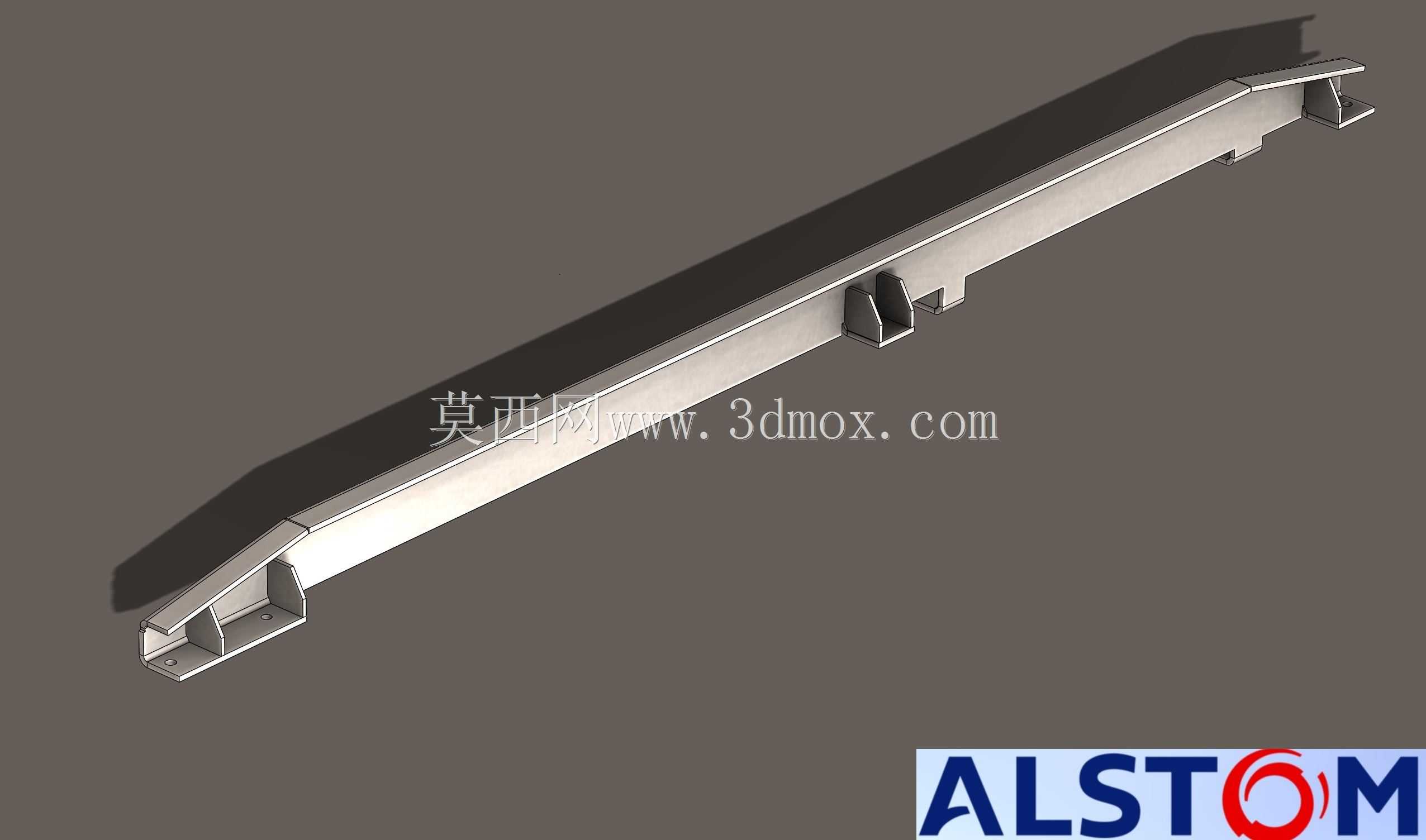

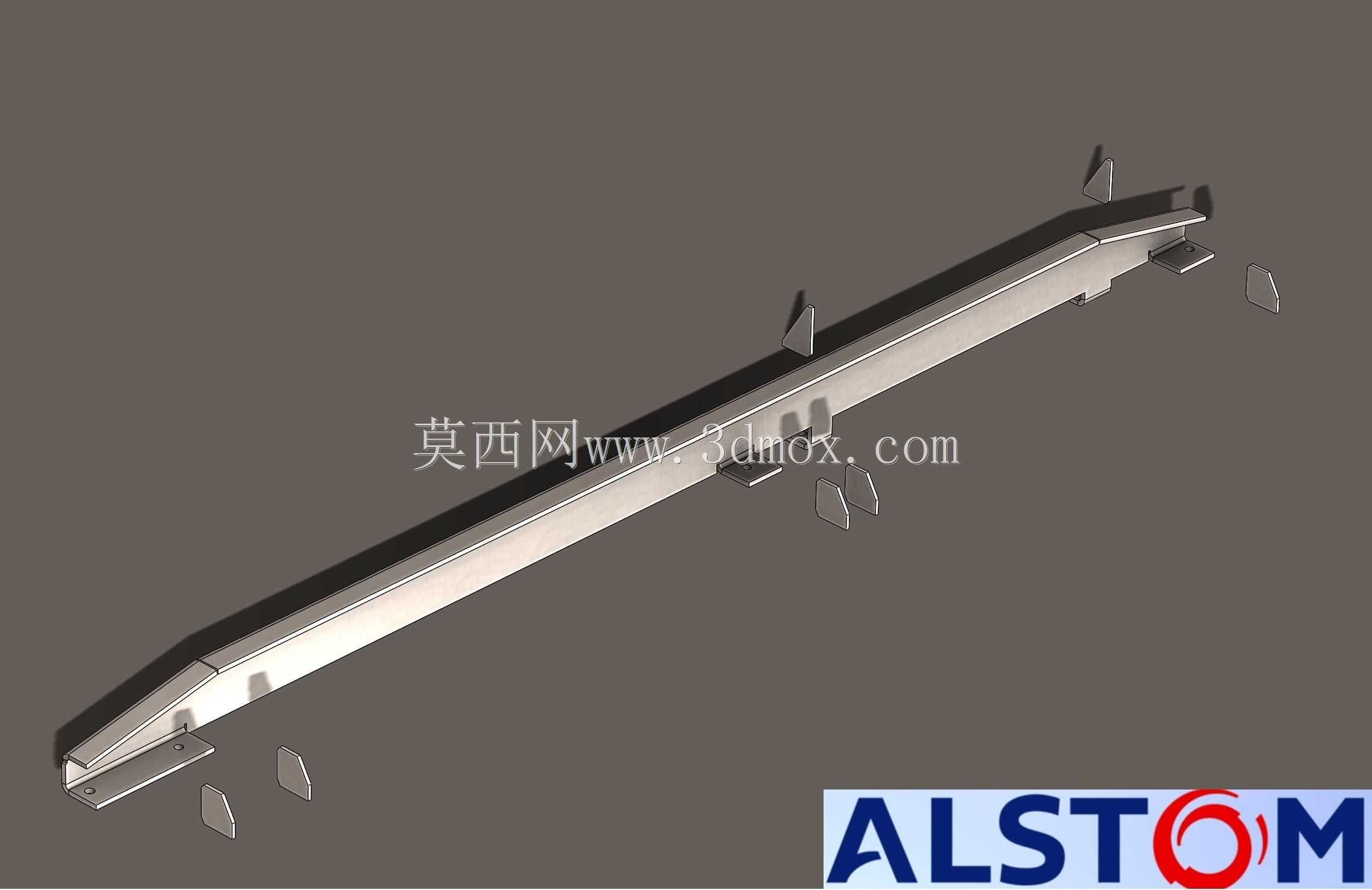

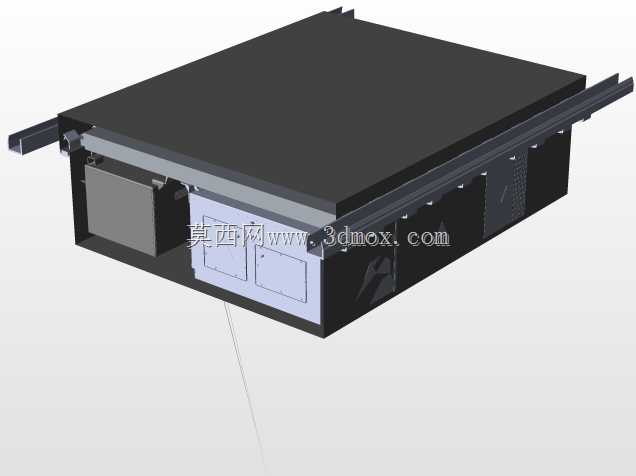

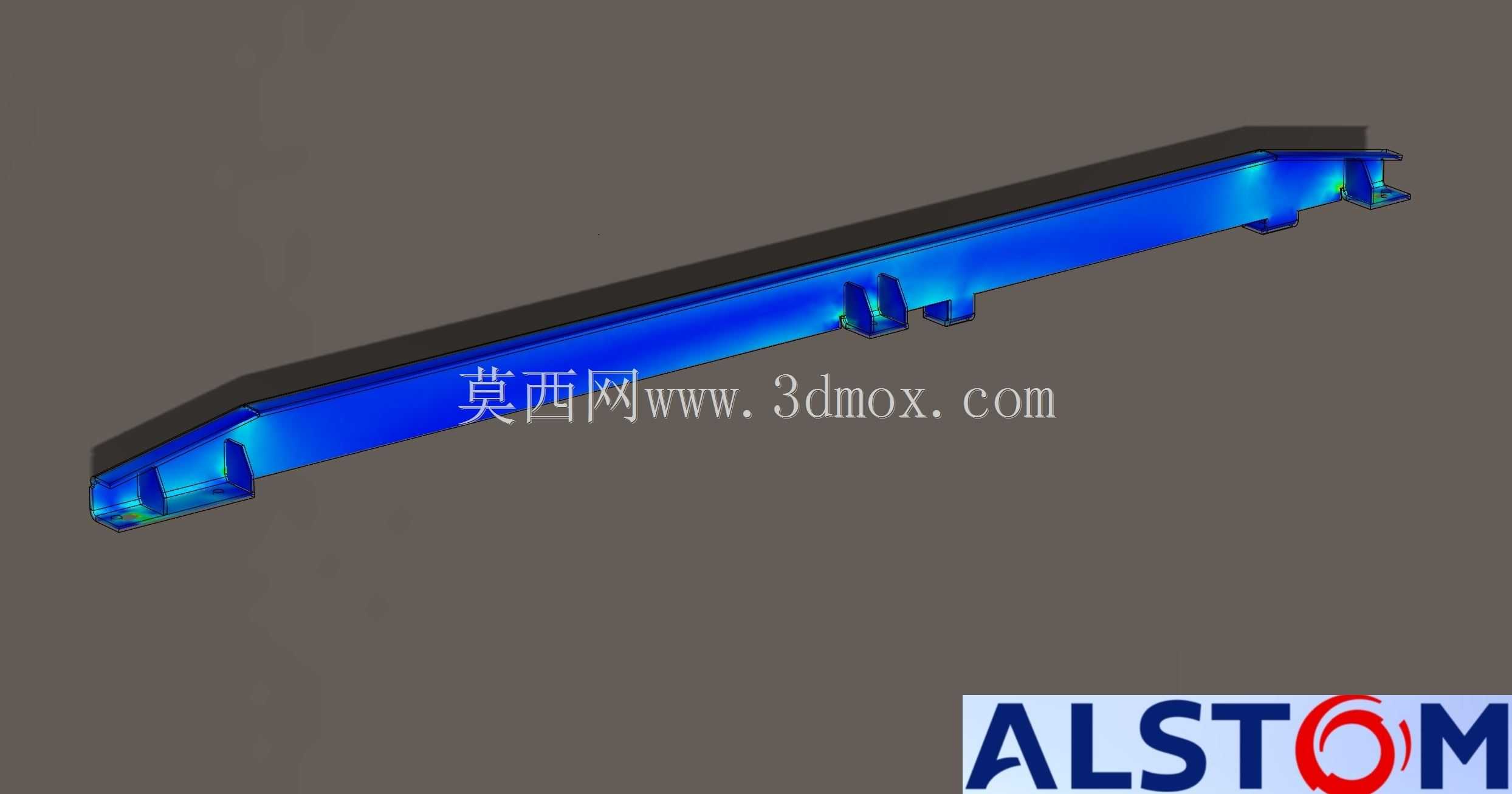

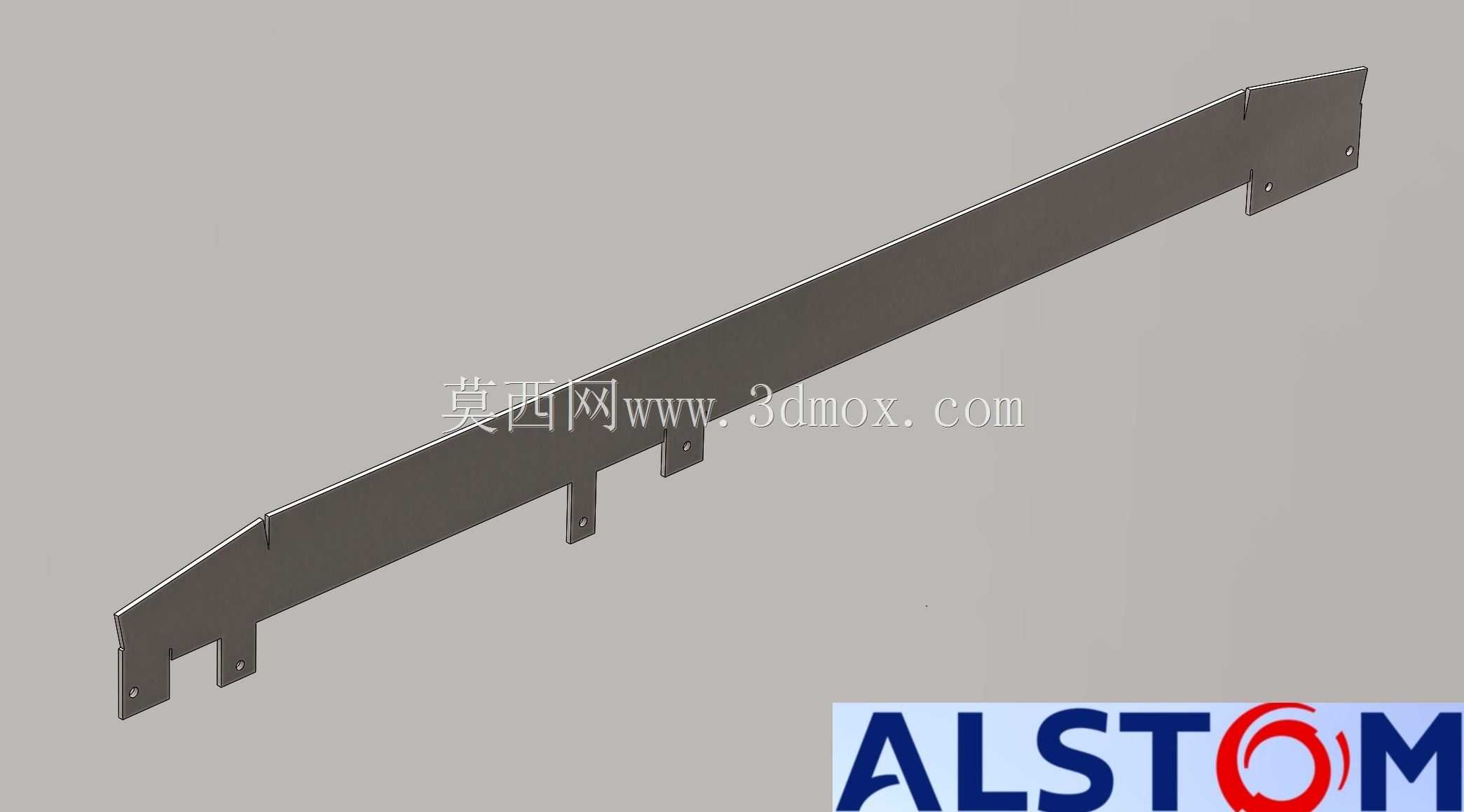

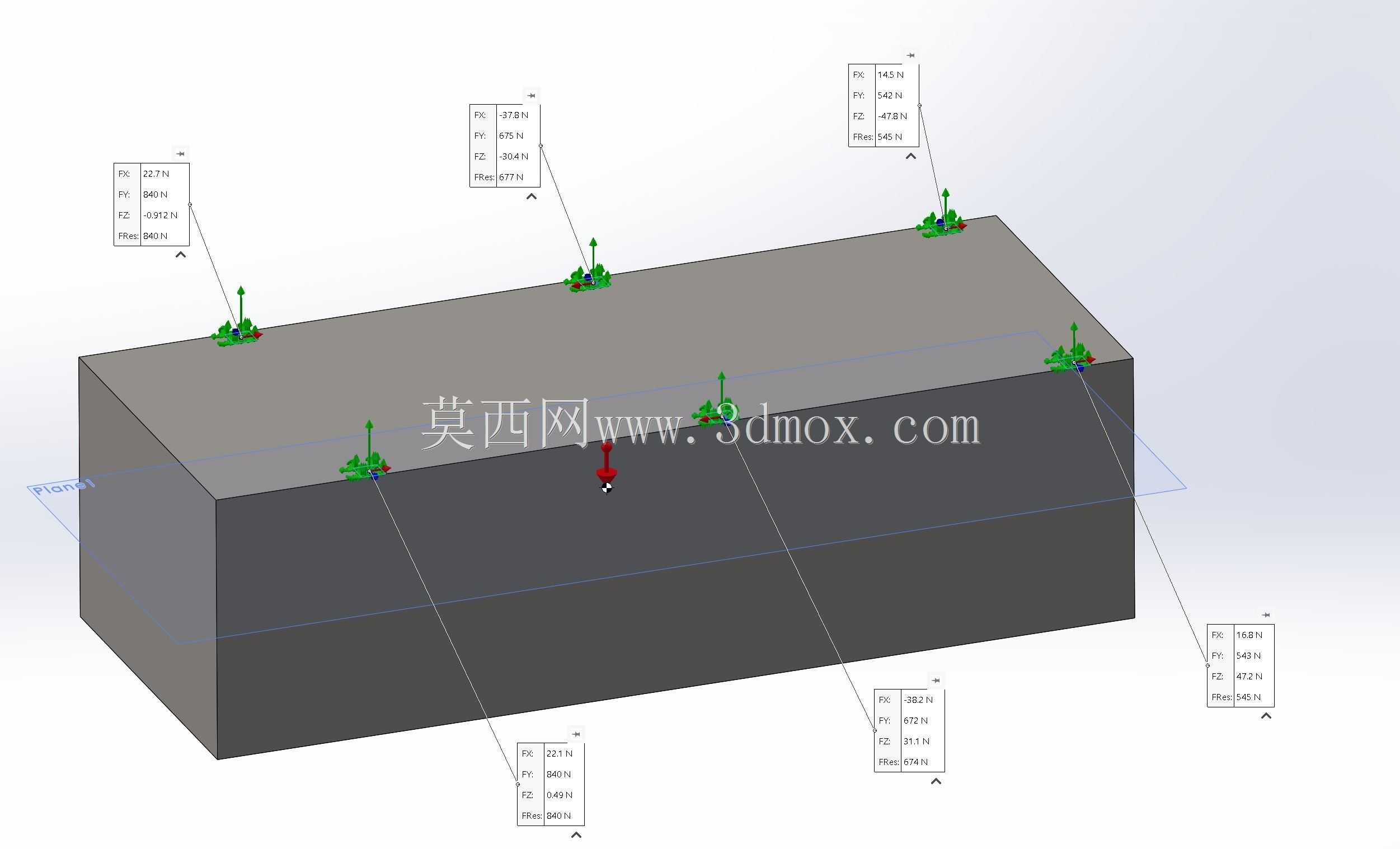

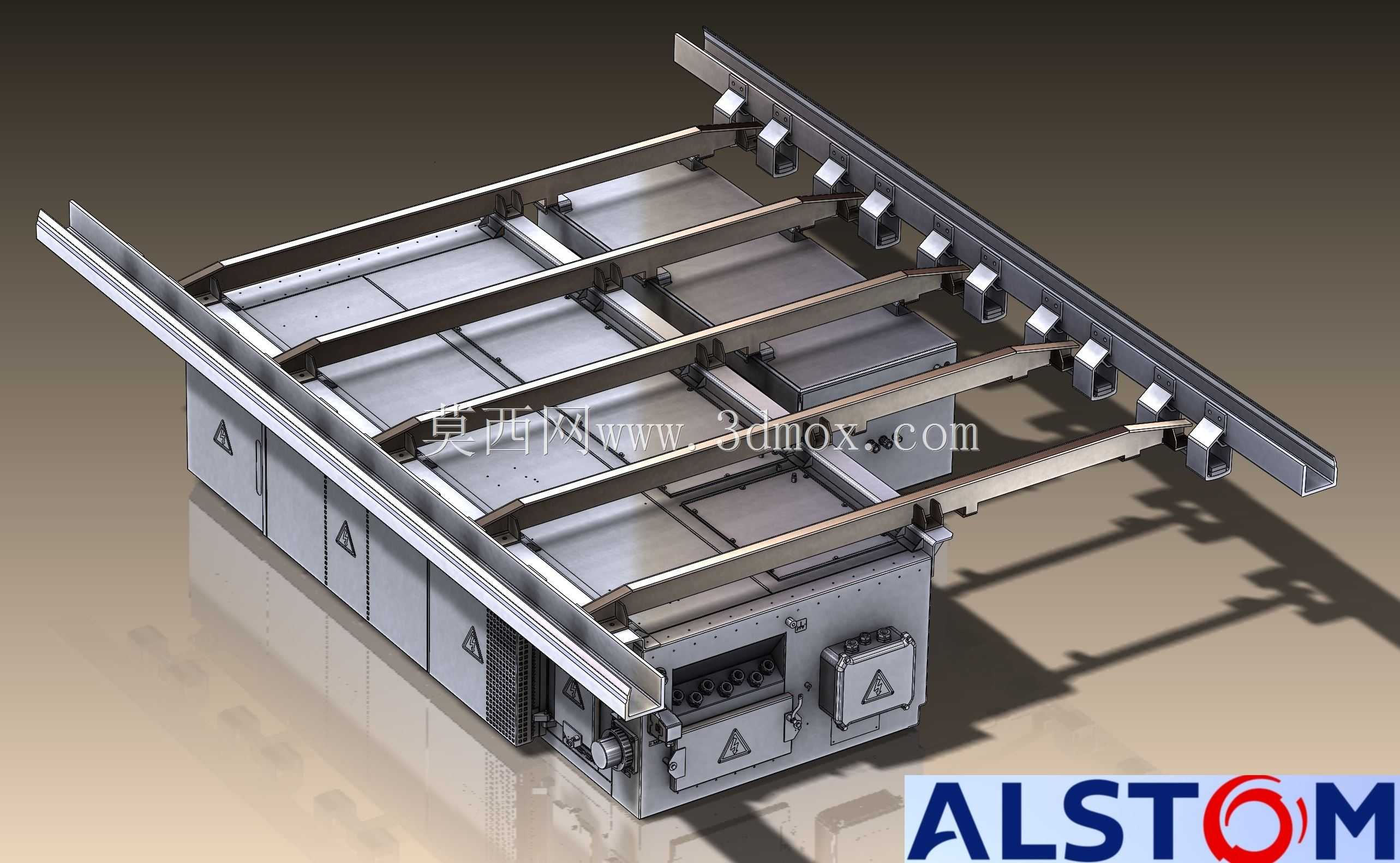

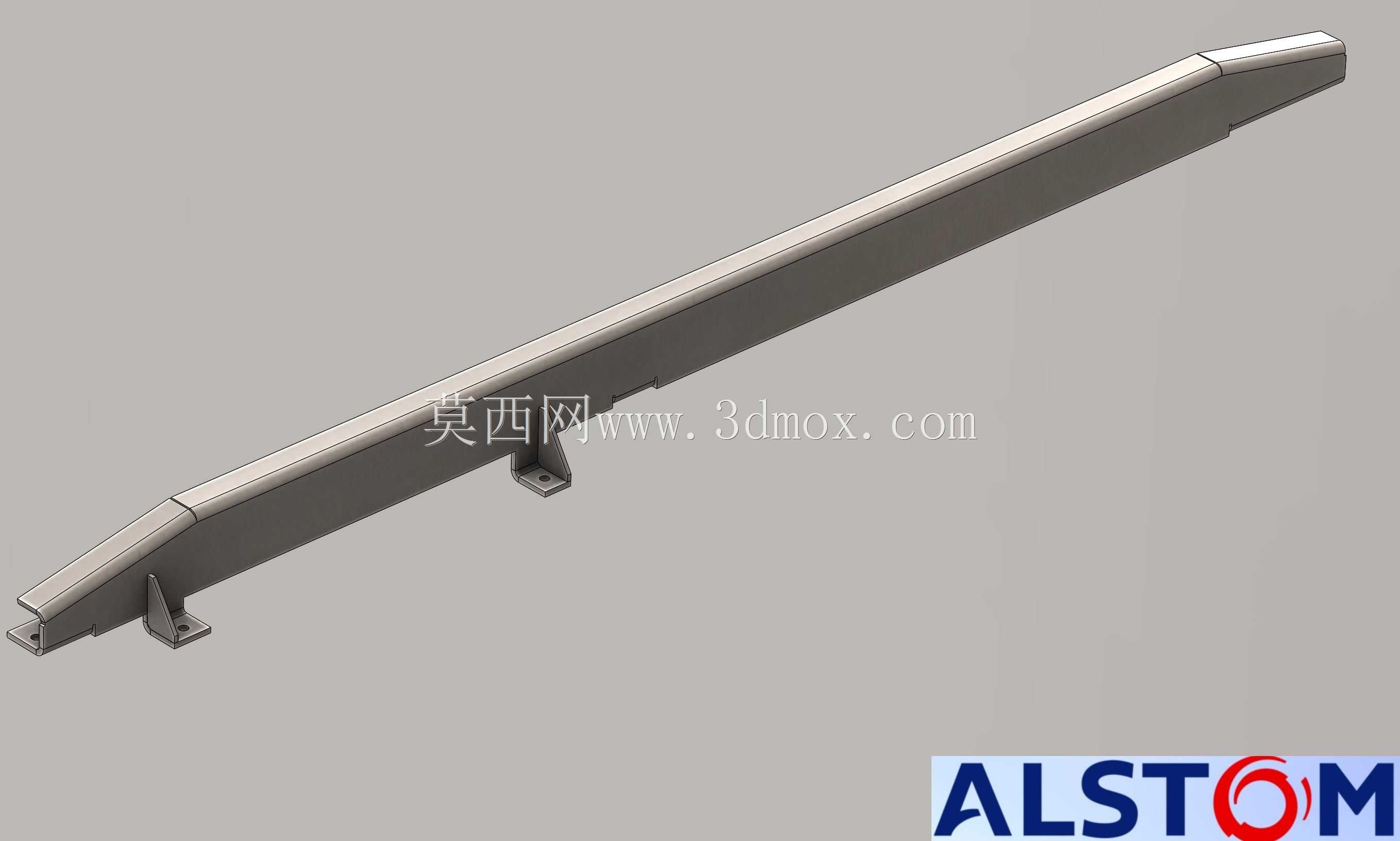

该支撑构件主要应用于轨道交通车载设备的安装固定场景，核心作用是为车载电池舱、静态转换模块这类重量较大的车载电气单元提供稳定的承载依托，适配轨道车辆运行过程中持续振动、交变载荷叠加的复杂工况，避免车载设备因固定结构强度不足出现移位、连接失效等问题。从结构设计逻辑来看，主体采用单块厚钢板冷弯成型的方案，摒弃了多块板材拼接的复杂结构，配套的安装支架直接通过焊接方式与主体弯板连接，整体焊缝数量少，加工工序简单，既能够控制生产过程的形位公差，也能减少多拼接面带来的应力集中隐患。构件主体选用8mm厚度的结构钢板，冷弯成型后自身就具备足够的截面惯性矩，不需要额外增设加强筋结构，单套构件自重控制在178.5公斤，在满足承载要求的前提下尽可能压缩了材料冗余，避免给车体增加不必要的额外负重。从受力设计层面，前期通过有限元仿真完成了全工况载荷校验，针对实际运行中的两类核心载荷做了针对性的强度校核：一类是电池舱自重带来的持续静载荷，在每个安装连接点处向下的作用力约840N；另一类是静态转换模块工作状态叠加车辆振动带来的交变载荷，在对应安装位置的向下作用力约2200N。仿真过程中直接套用S275JR结构钢的真实力学性能参数，对应力集中区域做了焊缝位置的优化调整，将焊缝布置在应力水平较低的区域，避免焊缝长期承受高应力出现疲劳开裂，最终仿真得到的全工况平均安全系数约为1.6，满足轨道交通车载部件的强度设计冗余要求。从安装边界来看，构件整体为长条形异型弯板结构，两端设置有与车体安装基座匹配的连接折边，折边上预留的安装孔位可直接与车体预装的固定座对位连接，不需要额外制作过渡转接件；构件上表面的安装支架位置完全匹配电池舱、静态转换模块的底部安装点位，现场安装时可直接完成设备对位固定，不需要在构件上做二次钻孔、焊接修改。构件的成型工艺适配常规的金属加工流程，厚钢板可通过数控折弯设备一次冷弯成型，配套的小型焊接支架可通过激光切割下料后直接组焊，激光切割的高精度下料特性能够保证每个支架的安装位置公差控制在允许范围内，批量生产时的构件一致性好，不需要针对每个单件做额外的校形调整。从实际使用的可靠性角度，这种单弯板加焊接支架的结构抗振动性能优异，没有多余的活动连接部件，长期运行过程中不会出现连接松动的问题，钢板表面可根据车载部件的防腐要求做镀锌或者喷塑处理，适配轨道车辆不同运行环境的防腐需求。在三维建模过程中，需要重点关注弯板的折弯半径设置，避免折弯半径过小导致钢板弯曲处出现微裂纹，同时要准确还原每个焊接支架的位置尺寸，保证安装孔位的同轴度、位置度符合安装要求，建模时可提前预留焊接工艺的焊角尺寸空间，避免后续生产过程中出现支架与主体干涉的问题。针对应力集中的折弯圆角位置，建模时可做小圆角过渡优化，配合后续的焊缝位置调整，进一步降低局部应力峰值，提升构件的整体疲劳寿命。
