多工位镂空夹持工装结构设计

项目分类:通用机械零部件 发布时间:2021-11-04 ID:366532
  • 多工位镂空夹持工装结构设计
  • 多工位镂空夹持工装结构设计
  • 多工位镂空夹持工装结构设计
  • 多工位镂空夹持工装结构设计

  这类夹持构件多用于自动化产线的工件中转工位、机加工序间的工件夹持定位场景,也可适配小型装配工位的零件固定需求,在3C电子小零件加工、小型五金件冲压工序间转运、精密仪表零件装配环节都能看到同结构原理的夹持部件应用。从实际使用场景来看,该构件不需要承担大吨位的夹持载荷,更多是兼顾夹持稳定性与自身轻量化需求,适配高速往复移动的工装臂端安装场景,降低驱动端的负载惯量。

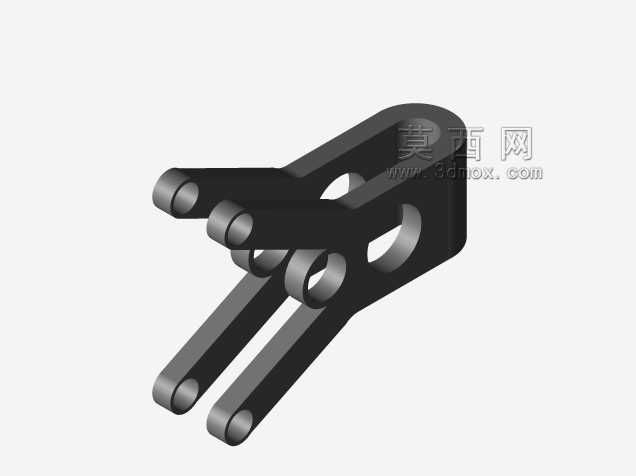

  从功能特性上看,该夹持件采用多叉指式的接触布局,三个平行的叉指结构可以在接触工件时形成多点支撑,避免单点夹持带来的工件偏转问题,叉指上开设的圆形通孔并非单纯的减重设计,实际使用中可以配合定位销穿过通孔,实现夹持状态下的工件二次定位,也可作为气路、走线的过孔使用,适配带检测传感器的夹持工装改造需求。构件尾端的卷边铰接结构是整个部件的安装基准,该部位的内孔尺寸直接决定了与驱动摆臂的配合公差,设计时该铰接孔的同轴度公差需要控制在IT7级以内,避免夹持动作出现卡滞、偏摆的问题。

  设计思路上,该构件没有采用传统实心夹持块的结构,而是通过等距分布的镂空槽去除非受力区域的材料,在保证叉指根部抗弯强度的前提下,将整体重量降低了近40%,非常适配高频往复摆动的工况,减少驱动气缸或者伺服摆杆的动力损耗。叉指的端部做了圆弧过渡处理,没有尖锐的棱角,一方面避免夹持过程中刮伤工件表面,另一方面也减少应力集中,提升构件的疲劳寿命,在长期反复开合的夹持动作下,叉指根部不容易出现断裂问题。

  从外形尺寸与安装边界来看,该夹持件的整体长度控制在120mm区间内,宽度方向三个叉指的总跨度为65mm,尾端铰接部位的外径为28mm,安装时需要预留的摆动空间为以铰接孔中心为圆心、130mm为半径的扇形区域,周边不能有干涉的管线或者其他工装构件。铰接孔的配合面需要做表面淬火处理,硬度达到HRC40-45,避免长期铰接转动出现磨损间隙,导致夹持定位精度下降。叉指的夹持接触面没有做齿形防滑结构,更适合夹持表面精度要求高、不允许有夹痕的工件,如果需要夹持表面光滑的易滑脱工件,可以在接触面上粘贴聚氨酯防滑垫,不需要改动构件本身的结构。

  实际选型适配时,需要注意该夹持件的单指额定夹持力在150N以内,适合夹持重量在5kg以下的小型工件,不能用于重型工件的夹持吊装。构件本身的材质可以根据使用场景选择,常规工况下采用45号钢表面发黑处理即可,有耐腐蚀需求的工位可以更换为304不锈钢材质,轻量化要求更高的场景也可采用7075铝合金加工,只是铝合金材质的铰接孔需要镶嵌钢套,避免磨损过快。安装时尾端的铰接部位需要配合铜套或者滚针轴承使用,降低转动摩擦阻力,保证夹持动作的顺畅性,叉指之间的间隙为8mm,可以适配厚度在3-7mm之间的法兰边类工件的夹持,也可通过调整叉指间隙适配不同尺寸的工件,只需要在建模时调整镂空槽的宽度参数即可,整体结构的参数化调整难度低,不需要重新做整体的力学验算,只需要校核调整后叉指根部的抗弯强度是否满足工况载荷要求即可。
