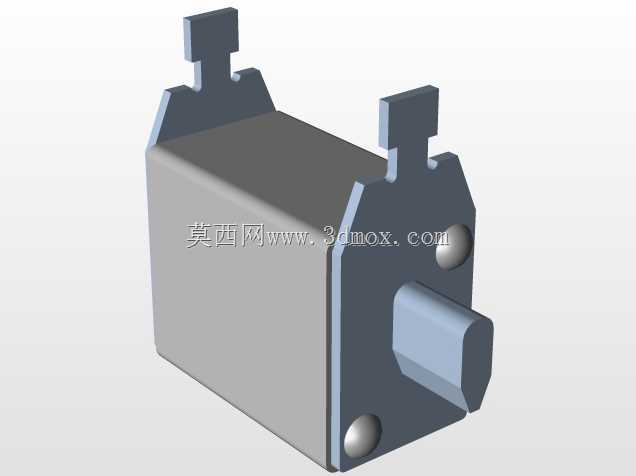

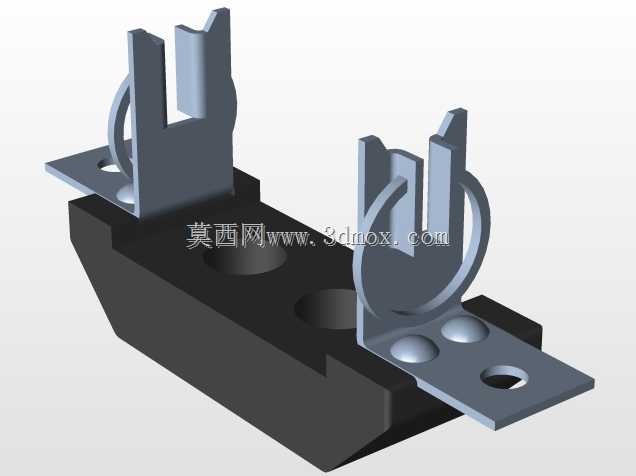

在低压配电终端的回路保护场景里,这类熔断器底座是承载熔断体、实现进线与出线端可靠电气连接的核心支撑部件,常见于工业控制柜内部、楼宇配电分支回路、小型设备的电源进线端,用来搭配对应规格的NH00系列熔断体,在回路出现过载、短路故障时,依靠熔断体的分断能力快速切断电路,避免故障范围扩大波及后端用电设备。从实际使用的角度出发,这个部件的设计首先要兼顾载流可靠性与安装便捷性,底座的绝缘基座采用耐温、抗电弧的绝缘材质一体成型,基座上预留的两个沉头安装孔,是用来将整个底座固定在安装梁或者柜内安装板上的,安装时需要保证基座与安装面贴合平整,避免长期受震动导致固定螺丝松动,影响接线端的接触稳定性。基座上方的两组金属载流夹件,
是整个底座的核心功能结构,夹件采用弹性金属板材冲压成型后做表面镀覆处理,既保证足够的夹持力让熔断体插入后不会出现松脱接触不良,又能在更换熔断体时不需要额外工具就能顺利插拔,夹件上延伸出的带孔接线片,是用来压接进线与出线电缆的,接线片上的凸点结构是为了压接电缆时增大接触面积,降低接触电阻,避免大电流通过时接线端出现异常发热。夹件与绝缘基座的配合处做了定位卡槽设计,装配时夹件可以直接卡入基座的预设槽位,不需要额外的粘接或者紧固件固定,既能提升装配效率,也能在长期使用过程中避免夹件受插拔力作用出现移位。从安装边界来看,这个底座的整体宽度适配标准35mm导轨安装的间距要求,也支持螺丝直接固定的安装方式,
相邻两个底座并排安装时不会出现结构干涉,夹件的开口尺寸严格匹配NH00规格熔断体的插刀厚度,保证插刀插入后与夹件的接触面积达到载流要求,不会因为接触面积不足导致局部温升超标。设计过程中需要重点考量绝缘基座的爬电距离与电气间隙,两组载流夹件之间的绝缘隔断高度要满足低压配电的安全规范要求,避免回路出现过电压时发生极间飞弧短路,基座的材质还要具备足够的抗老化性能,在柜内长期处于-25℃到80℃的工作环境下,不会出现材质脆化、绝缘性能下降的问题。夹件的弹性设计是整个结构的难点,弹性臂的厚度、弯折角度需要经过反复验证,既要保证插拔寿命达到数千次不出现弹性衰减,又要保证夹持力足够,让熔断体在通过额定电流时接触电阻稳定,
不会因为接触压力不足导致温升过高,甚至出现熔断体误熔断的情况。接线片的开孔尺寸适配常用的铜接线端子规格,施工人员压接端子后可以直接用螺丝固定在接线片上,不需要额外做转接处理,降低现场施工的复杂度。在实际选型应用中,这类底座需要搭配对应电流等级的熔断体使用,底座的额定载流量要匹配回路的最大工作电流,安装时要注意进线端与出线端的相序对应,多极并排安装时要在相邻底座之间预留足够的散热空间,避免大电流工况下相邻底座的热量叠加导致整体温升超标。日常运维过程中,更换熔断体前需要确认回路已经断电,插入新熔断体时要保证插刀完全插入夹件底部,避免虚接引发发热故障,定期巡检时要检查接线端的螺丝是否松动、夹件是否出现氧化锈蚀的情况,一旦发现夹件弹性下降或者接触表面氧化严重,就要及时更换整个底座,避免留下电气安全隐患。从三维建模的角度来看,这类部件的建模需要重点关注金属夹件的弯折回弹补偿、绝缘基座的拔模角度设计,夹件上的环形弹性结构是实现夹持力的关键,建模时要准确还原环形结构的曲率与壁厚,保证后续冲压模具开发时尺寸准确,绝缘基座上的卡槽与安装孔的位置度公差要控制在合理范围内,保证夹件装配后位置精度满足使用要求,基座底部的让位结构要避开安装面上的凸起焊点或者螺丝头部,保证安装时基座能够完全贴紧安装面。
