西罗科纽瓦克工业通风机结构设计

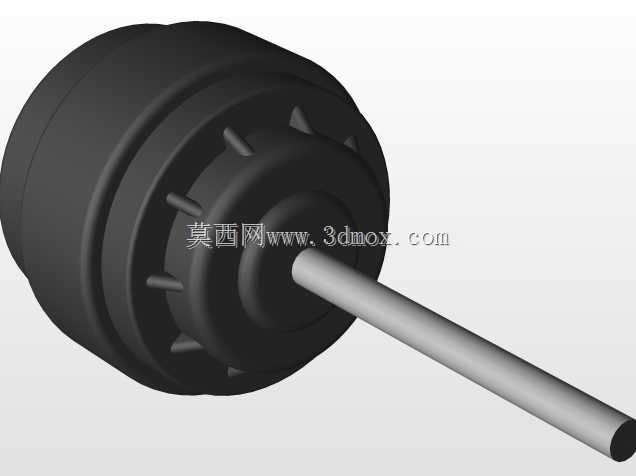

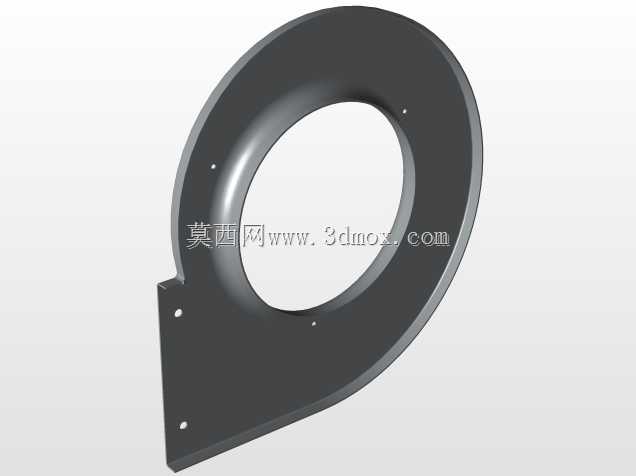

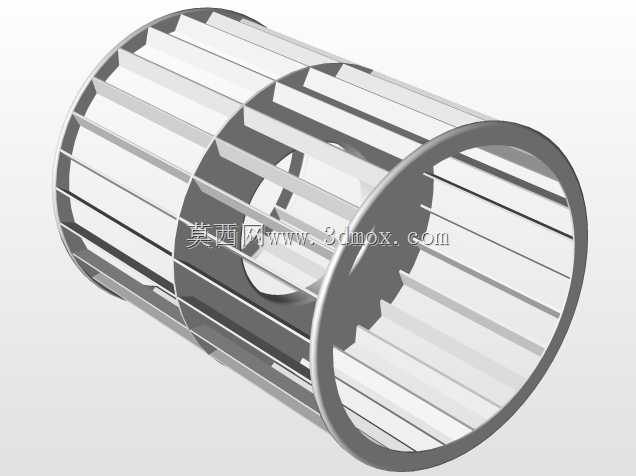

　　这款西罗科通风机的三维结构，核心面向工业厂房的集中通风换气、工艺环节的热风输送、含尘气流的前置引排场景，在涂装车间的漆雾抽排、焊接工位的烟尘收集、烘干设备的热风循环管路中，都能作为核心动力单元适配安装。从结构设计逻辑来看，整体采用直联传动的紧凑布局，没有额外的皮带张紧结构，减少了后期运维的易损件更换需求，叶轮采用多翼式前弯叶片构型，在相同转速下能获得更高的风压系数，适配中低压、大流量的通风工况，进风口采用收敛式圆弧过渡结构，能有效降低气流进入叶轮时的紊流损失，减少入口处的涡流噪音。机壳采用钢板折弯焊接的蜗壳构型，蜗舌间隙经过反复校核，既保证气流能顺畅导出到出风口，又避免间隙过小带来的气动啸叫，蜗壳的型线按照对数螺旋线轨迹设计，

　　能让叶轮甩出的气流在壳体内逐步减速增压，降低动压损失，提升整机的运行效率。安装边界方面，底部设计有标准化的槽钢焊接底座，底座上预留的地脚螺栓孔位匹配常规工业设备的安装间距，不需要额外制作过渡支架就能直接固定在混凝土基础或者钢架平台上，进出风口均采用法兰连接结构，法兰的螺栓孔位、密封面尺寸都匹配通用通风管路的标准规格，对接风管时不需要单独制作变径接头，能减少现场安装的加工工作量。从功能特性来看，这款通风机的叶轮做了动平衡校正，运行时的振动幅值控制在工业设备允许的范围内，不会因为长期振动导致连接螺栓松动、机壳开裂等问题，轴承座采用油脂润滑的密封结构，能阻挡粉尘进入轴承滚道，延长轴承的更换周期，适配多粉尘的工业车间环境。

　　设计过程中优先考虑了现场维护的便捷性，机壳侧面预留了检修口，不需要完全拆除连接风管就能观察叶轮的积尘情况、清理叶片上附着的纤维或者粉尘，接线盒设置在机壳侧面的易操作位置，电气布线时不需要绕过复杂的结构件，能减少现场接线的施工难度。在不同的应用场景下，这款通风机可以通过调整安装角度适配不同的出风口方向，不管是水平接风管、垂直向上排风还是倾斜角度安装，底座的承重结构都能保证整机的稳定性，不会因为重心偏移导致运行时出现晃动。气流组织方面，进风口的集风器能让气流均匀充满叶轮的整个入口截面，避免局部气流流速过高带来的性能衰减，蜗壳的出口段做了平直段延伸设计，能让流出的气流更加平稳，减少出口处的动压损失，提升整个通风管路的输送效率。针对工业场景中常见的气流带尘问题，叶轮的叶片表面做了光滑过渡处理，不容易积挂纤维类杂物，减少了长期运行后叶轮动平衡被破坏的概率，机壳的内壁也做了相应的顺滑处理，降低气流在壳体内的沿程阻力。
