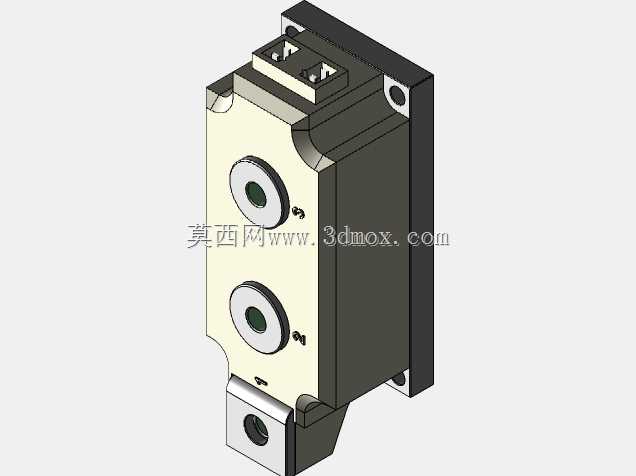

西门康型晶闸管整流模块三维结构设计

项目分类:通用机械零部件 发布时间:2021-11-21 ID:398093
  • 西门康型晶闸管整流模块三维结构设计

  在大功率整流、交直流电力变换场景中,晶闸管整流模块是核心的功率执行器件,这款适配西门康SKKT系列规格的模块结构,完全围绕工业级电力设备的安装、散热、接线需求完成三维结构设计。从实际工程应用来看,这类模块普遍用在工业直流电源、电机软启动装置、电焊机整流单元、大功率充电机、电解电镀电源这类需要大电流整流变换的设备里,工作时往往要承载数百安培的持续工作电流,因此结构设计上的每一处细节,都直接关联器件的长期运行可靠性。

  先看安装边界的设计考量,模块背部是平整的安装基准面,预留了两个对角布置的安装固定孔,安装孔位的中心距严格匹配行业通用的同规格模块安装尺寸,不需要额外改孔就能直接替换同参数等级的同类产品,适配市面上标准的风冷散热基板安装位,安装时只需要在模块与散热面之间均匀涂覆导热硅脂,通过固定孔施加均匀的锁紧力矩,就能保证模块底板与散热器的充分接触,降低接触热阻。模块整体的外形轮廓做了边角圆弧过渡处理,既避免了安装操作时尖锐边角划伤操作人员,也减少了生产装配过程中外壳磕碰开裂的风险,外壳主体采用耐高温的绝缘工程材质,能在器件长期工作升温的环境下保持结构强度,同时实现主功率回路与安装底板之间的可靠绝缘,避免带电部件与散热系统、设备柜体之间出现爬电风险。

  主接线端的设计完全贴合大电流载流需求,模块正面布置的两个大直径主接线端子,采用内嵌铜质螺母的结构,接线时可以通过标准螺栓将大截面的电力电缆铜鼻子直接压接在端子平面上,端子周围的绝缘凸台做了足够的爬电距离设计,即使在多尘、潮湿的工业现场环境下,也能避免两个主电极之间出现沿面放电的问题。端子旁压制的极性标识清晰醒目,装配接线时不需要额外对照说明书就能快速区分阴阳极,减少现场接线的错接概率。模块顶部的控制极接线端子采用小型插拔式结构,适配标准的接插件,控制回路的接线位置远离主功率大电流端子,既避免主回路大电流产生的磁场干扰控制信号,也能防止主回路接线时的工具误碰控制端子造成短路,控制端子周围同样做了绝缘围挡,提升接线操作的安全性。

  从结构设计的思路来看,整个模块的内部腔体预留了足够的芯片安装、键合空间,外壳的壁厚经过反复校核,既不会因为壁厚过薄导致注塑成型时出现缩痕、结构强度不足的问题,也不会因为壁厚过大造成材料浪费、整体外形尺寸超标的问题。模块底部的辅助定位凸台,能在装配到散热器时快速卡入散热器的定位槽内,不需要人工反复调整孔位对齐,提升批量装配的效率。外壳的分模面设置在模块侧面的非安装、非接线区域,分模线做了钝化处理,不会出现划手的毛边,也不会影响安装面的平面度。

  在实际选型适配过程中,这个三维结构可以直接用于设备的整机布局干涉检查,设计人员在做电力柜、整流装置的结构布局时,可以直接调用该模型核对安装空间,预留足够的接线操作空间、散热风道空间,避免后期生产装配时出现器件与周边结构件干涉、接线操作空间不足的问题。比如在做软启动器的结构设计时,需要将多只晶闸管模块并排安装在同一组散热器上,通过该模型可以精准核算相邻模块之间的安装间距,既保证模块之间不会因为间距过小导致散热气流不畅,也不会因为间距过大造成整体设备体积冗余。同时模型上的所有安装孔位、接线端子位置都和实物完全一致,结构设计人员可以直接基于该模型完成安装支架、母排连接结构的设计,不需要反复测绘实物尺寸,大幅缩短整机的开发周期。

  另外考虑到工业现场的维护需求,模块的整体结构采用可拆卸的组装式设计,外壳与内部功率组件、底板之间的配合公差经过严格控制,后期如果需要更换内部器件,也能快速完成拆解与复装,不需要破坏整体安装结构。模块表面的标识区域预留了足够的平面空间,可以用于印制型号参数、极性标识、认证标识等内容,标识区域避开了接线、安装的受力位置,不会因为安装接线的操作摩擦导致标识磨损模糊,方便后期运维人员快速识别器件参数。
