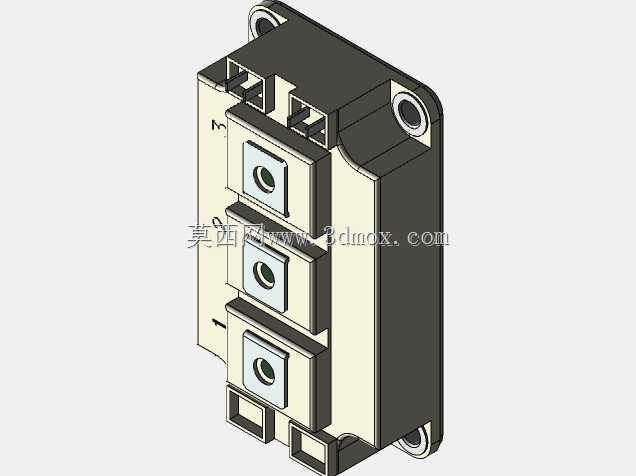

塞米克隆150A600V功率晶体管三维结构

　　在工业变频、逆变电源、伺服驱动这类电力电子设备的结构设计环节，功率半导体模块的安装适配是结构工程师绕不开的核心工作，这款对应塞米克隆规格的150A集电极电流、600V集射极耐压的晶体管模块，是中小功率电力变换场景里的常用核心器件。从实际选型适配的角度看，这类模块的三维结构还原，核心要覆盖安装边界、端子位置、散热贴合面几个关键维度，不能只做外观的形似。先看安装边界，模块本体采用工业功率模块常见的塑封加金属底座结构，底座两侧预留的两个圆形安装孔是核心定位基准，孔位的中心距、孔径公差直接决定了模块能否顺利固定在散热器的对应安装位上，建模时需要严格匹配实际器件的孔位坐标，避免出现装配时孔位错位、螺丝无法穿入的问题，

　　同时底座的平面度要求在建模时也要通过基准面约束体现，毕竟功率模块的散热全靠底座和散热器表面的紧密贴合，哪怕0.1mm的平面翘曲都可能导致接触热阻飙升，带来器件过热烧毁的风险。再看端子布局，模块正面排布的三个主功率端子，分别对应集电极、发射极、辅助极的接线位，每个端子的中心圆孔是接线螺丝的固定位，端子的凸起高度、相邻端子之间的电气间隙是结构设计时必须重点核对的参数——600V耐压等级下，端子间的裸露导体间隙需要满足安规要求，建模时准确还原端子的位置和外形，才能在做母排设计、绝缘隔板排布时提前校验安全距离，避免后期样机测试时出现爬电、击穿的问题。主端子旁侧的小型插片式端子是驱动信号接线位，这类端子的位置精度同样重要，

　　因为驱动板通常是直接插装在模块上方，端子位置偏差会导致驱动板无法顺利装配，甚至出现信号针脚弯折的问题。从设计思路上看，这类功率模块的结构设计本身是围绕散热、绝缘、安装可靠性三个核心目标展开的：黑色的塑封外壳承担绝缘防护和内部芯片封装的作用，米白色的内部绝缘框架实现各导电端子之间的电气隔离，金属底座一方面承担内部芯片的热量传导，另一方面作为整个模块的结构承力部件，所有安装受力都通过底座传递到散热器上，建模时需要区分不同材质部分的装配关系，还原外壳与底座的卡扣、粘接配合边界，方便工程师在做整机结构时预留对应的装配空间，比如模块上方需要预留的接线操作空间、模块侧面与机箱内壁的安全距离，都需要基于准确的三维模型来校核。在实际应用场景里，

　　这类150A/600V的晶体管模块常被用在7.5kW到15kW级别的通用变频器、直流焊机、UPS不间断电源、光伏并网逆变器的功率回路中，作为电能变换的核心开关器件，工作时的开关频率通常在几kHz到几十kHz之间，自身发热量大，所以结构设计时除了模块本身的安装，还要结合模型的外形尺寸匹配对应的散热器尺寸、压条结构，确保模块底座和散热器之间的压力均匀，避免局部压力不足导致热阻过大。另外模块的外形边角的圆角、外壳的拔模角度这些细节，建模时也不能忽略，这些细节会影响到机箱内部的线缆排布、绝缘片的裁切尺寸，比如模块外壳的拔模斜度如果没有还原，可能导致设计的绝缘隔板和模块外壳干涉，装配时无法安装到位。很多刚接触电力电子结构设计的工程师，容易忽略功率模块的端子朝向、标识位置的还原，实际上模块外壳上印刷的极性标识、电流方向标识的位置，会直接影响到生产环节的接线防错设计，准确还原这些标识的位置，能在做工艺设计时提前规划接线标识的对应位置，减少生产时的接反风险。从安装流程的角度看，这类模块的装配顺序是先在底座和散热器之间涂覆导热硅脂或者垫导热绝缘片，然后通过两个安装螺丝将模块固定在散热器上，再依次连接主功率端子的母排、驱动端子的信号线，所以模型里需要准确体现每个端子的螺纹规格对应的安装空间，比如主功率端子的M6螺丝需要预留的扳手操作空间，在三维装配时就能提前校验，避免出现螺丝拧紧时没有操作空间的问题。
