开式螺旋拉紧索具花兰螺栓结构

　　在起重吊装、索道架设、钢结构拉索固定、输电线路拉线张紧这类需要精准调控索具张紧度的作业场景里，这类开式螺旋结构的拉紧构件是不可缺少的受力连接件，日常也常被作业人员叫做花兰螺丝、索具螺旋扣，核心作用就是通过螺旋副的相对转动，调整两端连接点之间的距离，以此抵消索具受载后的塑性伸长、安装间隙，让整套牵拉受力体系保持稳定的预紧力，避免索具松弛晃荡引发的载荷冲击、结构失稳问题。

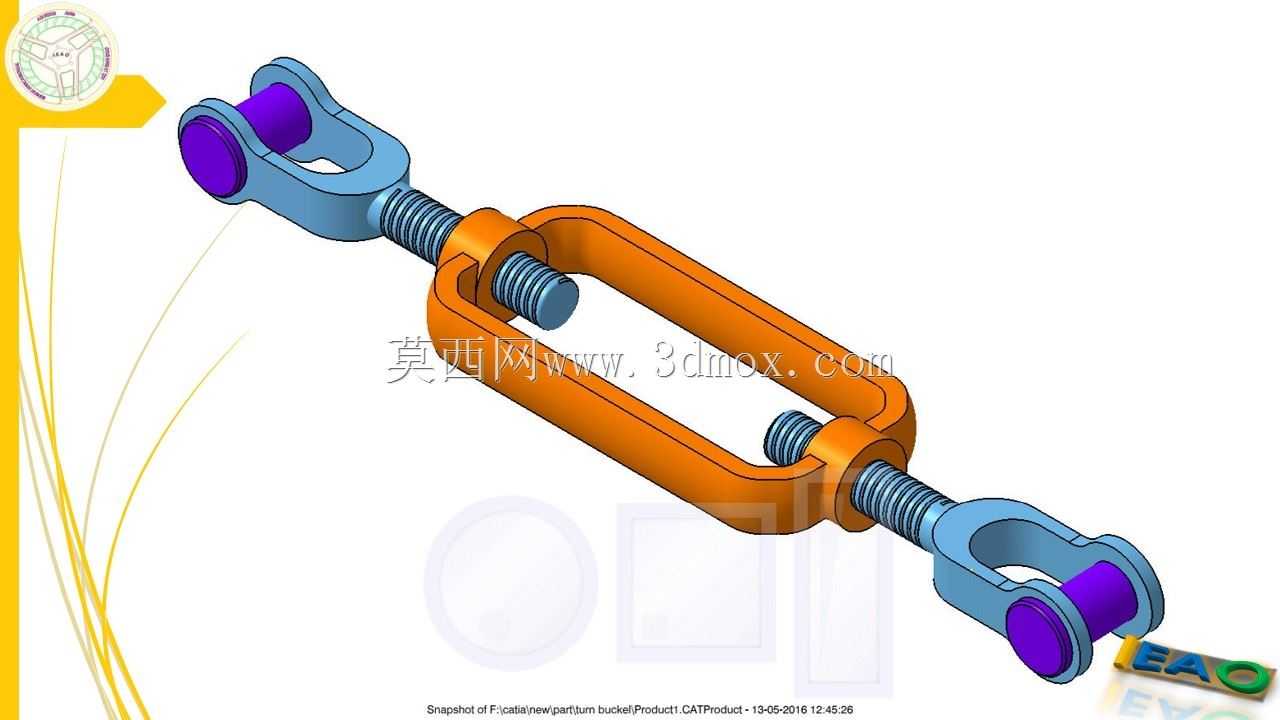

　　从结构设计逻辑来看，这套构件采用开式框型主体搭配两端反向螺纹的拉杆设计，中间的框型架是核心受力基体，两端分别加工旋向相反的内螺纹孔，两根拉杆分别对应不同旋向的外螺纹，一端是U型叉耳结构用来连接卸扣、吊耳类带铰接孔的构件，另一端同样为叉耳式铰接端，转动中间框体的时候，两根拉杆会同步向中间收拢或者向两端伸出，不需要转动两端的连接端就能实现长度调节，安装调整的时候不用拆卸两端已经固定好的连接点，现场作业的操作效率很高。设计时特意将螺纹副设置在框体内部，开式的结构既方便日常检查螺纹的磨损、锈蚀情况，也能在维护时直接涂抹润滑脂，不会像闭式结构那样积存泥沙、雨水导致螺纹锈死无法调节。

　　实际选型使用时，首先要明确安装边界尺寸，这类构件的最小安装长度是两根拉杆完全旋入框体时的两端铰接孔中心距，最大调节行程由螺纹的有效啮合长度决定，设计建模时已经预留了足够的螺纹啮合余量，避免调节到极限位置时螺纹啮合牙数不足引发脱扣风险。两端的U型叉耳铰接孔与配套的销轴采用间隙配合，保证连接后可以小角度摆动，抵消索具受力时的角度偏移，不会因为附加弯矩导致螺纹副受弯变形。框体的截面尺寸经过受力校核，在额定载荷下的变形量控制在弹性区间内，不会因为长期受载出现塑性拉长，保证张紧力的长期稳定。

　　从应用场景的适配性来说，这类构件既可以用在静态的钢结构拉索张紧，比如厂房柱间支撑、幕墙拉索、帐篷牵拉绳的固定，也可以用在动态的起重索具长度调节，比如吊装作业时调整吊索的长度保证被吊物水平，还可以用在车辆、船舶的货物绑扎拉紧，防止运输过程中货物移位。设计时没有采用封闭的筒式结构，就是考虑到户外作业场景下的泥沙、雨水容易进入螺纹间隙，开式结构可以在作业后直接冲洗清理，不会积存杂物导致调节卡滞。两端的铰接端设计成叉耳形式，相比钩式结构的连接可靠性更高，不会因为受载晃动出现脱钩风险，只要销轴插好锁定，就能形成稳定的铰接连接，承受额定范围内的拉载荷。

　　建模过程中对螺纹部分的细节做了还原，既保证了螺旋副的旋向对应关系准确，也还原了拉杆端部的轴肩限位结构，当拉杆旋出到最大安全位置时，轴肩会抵住框体的内螺纹端面，防止过度旋拧导致拉杆脱出。叉耳部分的销轴孔同轴度、端面垂直度都按照机械加工的公差要求做了结构约束，保证实际加工后销轴可以顺利穿入，铰接转动灵活无卡滞。框体的边角做了圆弧过渡处理，避免应力集中，同时也防止安装调整时锋利的边角划伤作业人员或者索具表面。

　　在实际设备配套选型时，需要根据所承受的最大工作拉力匹配对应规格的构件，同时要预留足够的安全系数，不能超载荷使用。安装时要先将两根拉杆调整到大致相同的旋入长度，保证两端的螺纹啮合牙数基本一致，避免一端啮合过短导致受力时螺纹滑牙。调整张紧度的时候要缓慢转动框体，随时观察索具的受力状态，不要过度张紧导致构件或者索具超过屈服极限。日常维护时要定期检查螺纹的润滑情况、叉耳销轴的磨损情况，发现螺纹锈蚀、销轴磨损量超过阈值时及时更换，避免受力时发生断裂失效。
