带保持架深沟滚珠轴承结构展示

　　在各类旋转传动设备的结构设计中，滚珠轴承是应用覆盖范围极广的核心支撑部件，从普通的输送线辊筒、小型电机输出轴，到精密机床主轴、工程机械的回转机构，几乎所有存在相对旋转运动的装配场景，都能见到这类部件的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低摩擦阻力带来的功率损耗与部件磨损，同时约束轴的径向与轴向窜动范围，保证轴上安装的齿轮、带轮、叶轮等执行部件始终处于设计要求的回转精度范围内。

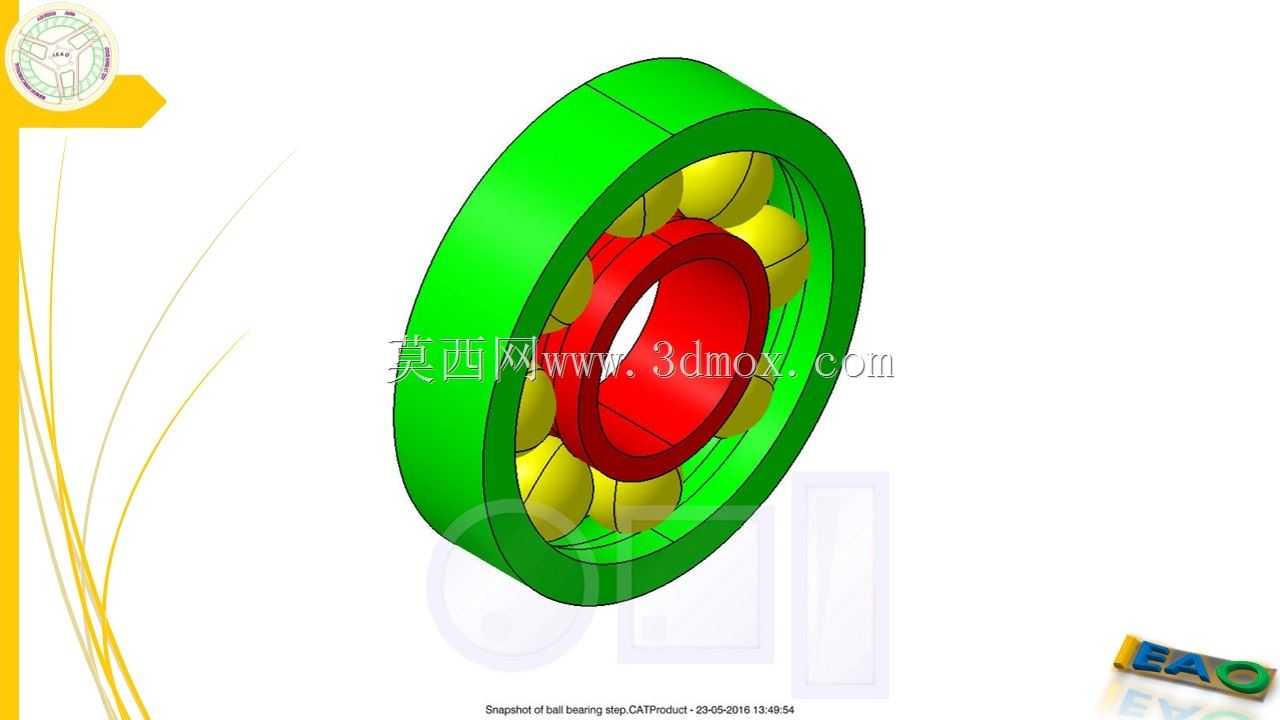

　　从结构设计逻辑来看，这款滚珠轴承采用最经典的深沟型滚道设计，外圈与内圈的滚道截面为与滚珠曲率匹配的圆弧凹槽，滚道的曲率半径略大于滚珠半径，既可以保证滚珠在滚道内顺畅滚动，又能在承受径向载荷的同时，兼顾一定量的双向轴向载荷，适配多数既有径向受力又存在少量轴向窜动的轴系工况。模型中绿色部分为轴承外圈，装配时通常与设备的轴承座孔采用过盈或过渡配合，外圈外圆柱面为安装基准面，加工时需要严格控制圆柱度与尺寸公差，避免装配后外圈变形导致滚道圆度超差，引发运转卡滞、温升过高的问题。红色部分为轴承内圈，内孔与旋转轴采用过盈配合，内孔的尺寸精度、表面粗糙度直接影响与轴的配合紧密度，若配合过松会出现内圈与轴相对滑动的跑圈问题，加速配合面磨损，过紧则会导致装配难度提升，甚至引发内圈滚道变形。

　　分布在内外圈之间的黄色部件为钢制滚珠，是承担载荷传递的核心滚动体，滚珠的球形公差、表面硬度直接决定轴承的运转精度与使用寿命，设计时会根据额定动载荷、静载荷的计算值选定对应直径与数量的滚珠，保证在额定工况下滚珠与滚道的接触应力处于材料许用范围内，避免出现接触疲劳剥落的失效形式。分隔滚珠的保持架结构虽然在模型中做了简化展示，但实际设计中需要保证每个兜孔的间隙均匀，既不能卡滞滚珠的自由转动，又要避免间隙过大导致滚珠在运转中出现歪斜、相互摩擦的问题，保持架通常采用冲压钢板、铜合金或者工程塑料材质，根据轴承的运转转速、工作温度区间选择对应材质，高速工况下多选用轻量化的铜合金或工程塑料保持架，降低运转过程中的离心力影响。

　　从安装边界的设计考量来说，这类轴承的轴向定位通常依靠轴肩与轴承座孔的挡肩实现，设计时需要严格控制轴肩与挡肩的高度，既要保证定位面有足够的接触面积承受轴向力，又不能超过轴承内圈、外圈的倒角尺寸，避免出现装配不到位的问题。同时在装配结构设计时，需要预留对应的轴承拆卸空间，方便后续维护时使用拉马等工具拆卸轴承，避免拆卸时通过滚动体传力导致滚道、滚珠受损。在三维建模过程中，这类标准件的建模需要重点保证滚道曲率、滚珠中心圆直径、内外圈宽度、安装倒角等关键尺寸与标准参数一致，避免在后续装配干涉检查、工程图导出时出现尺寸偏差，导致实际加工装配出现问题。很多新手工程师在建模时容易忽略滚道与滚珠的配合间隙，直接将滚珠与滚道设置为零间隙接触，实际装配中会因为公差累积、热胀冷缩等因素导致轴承卡滞，因此建模时需要预留合理的工作间隙，同时在装配层级中设置正确的配合约束，还原轴承实际运转时的相对运动关系，方便后续做运动仿真时验证轴系的运转灵活性。
