带安装支座的剖分式滑动轴承组件结构

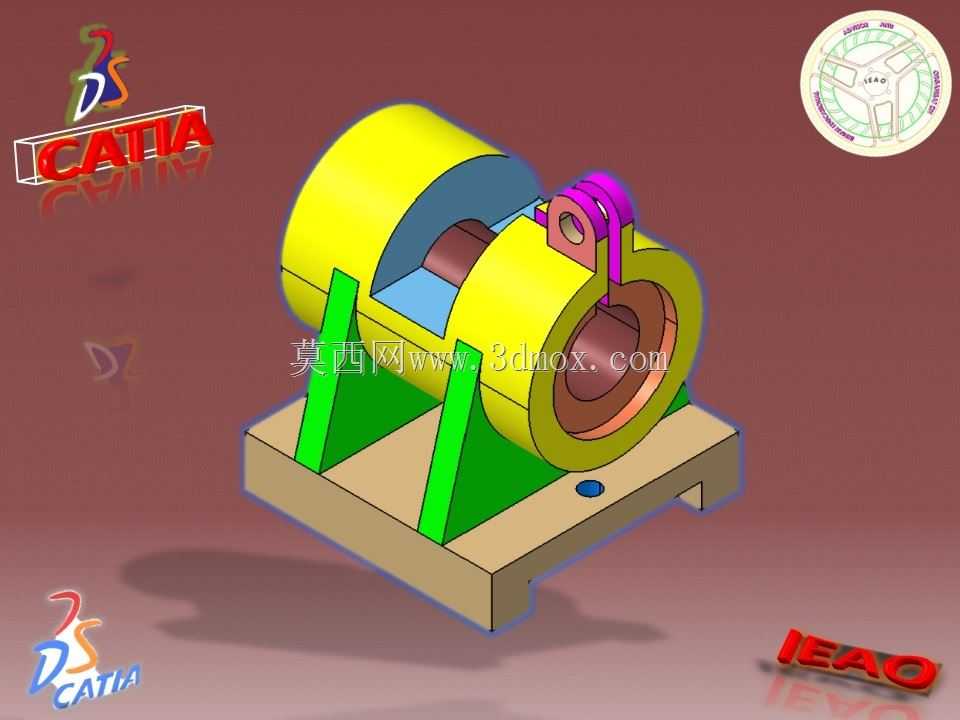

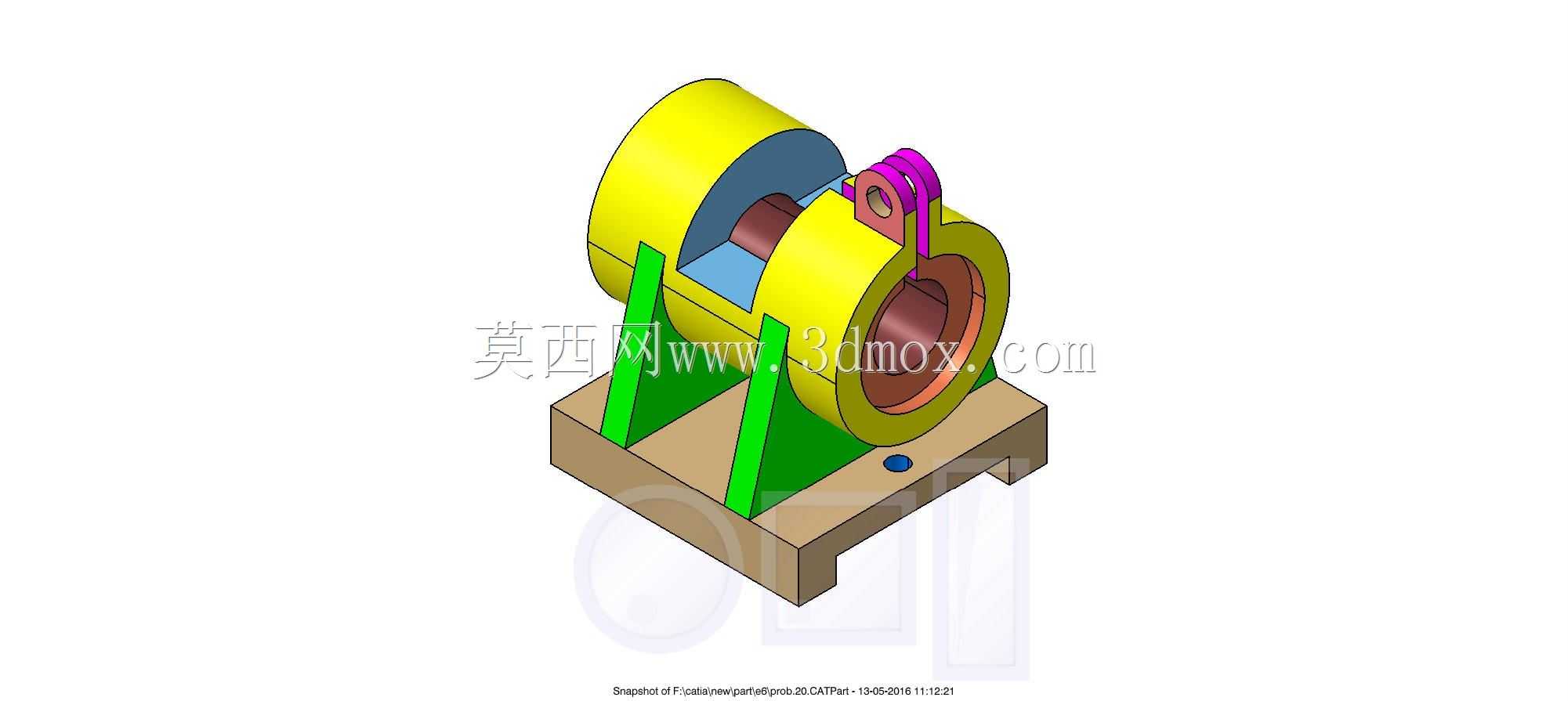

　　这套轴系支撑组件主要应用在中低速重载的工业传动场景中，比如矿山输送设备的辊筒支撑、小型冶金设备的传动轴定位、建材生产线上的从动辊轴系固定，这类场景往往对支撑件的抗冲击性能、安装维护便捷性有较高要求，相比整体式滑动轴承，剖分结构的设计不需要在轴系装配时从轴端穿套，可在轴段任意位置完成安装固定，大幅降低长轴、重型轴系的装配难度，后期轴瓦磨损后也可直接拆开上半部分完成更换，不需要拆卸整根传动轴和两端的传动轮、联轴器等部件，能有效缩短设备停机维护的时间。从结构设计逻辑来看，整个组件分为安装底座、两侧支撑立板、上下对开的轴瓦套、轴瓦、顶部吊环连接件几个核心部分，安装底座采用带沉孔的平板结构，沉孔位置对应安装螺栓的穿装位置，

　　可通过螺栓将整个组件固定在设备的机架安装面上，底座上预留的定位销孔可在安装时完成组件的精准定位，避免运行过程中受径向载荷出现位移。两侧的绿色支撑立板与底座采用垂直焊接或螺栓紧固的连接方式，为轴瓦套提供稳定的侧向支撑，立板的厚度根据轴系的额定径向载荷做了匹配设计，可承受轴系运行中产生的径向冲击力，避免支撑结构出现形变。上下对开的轴瓦套是整个组件的核心承载部分，轴瓦套内壁镶嵌有铜质轴瓦，轴瓦内孔与传动轴的轴颈直接配合，轴瓦的油槽结构可在运行过程中存储润滑脂，形成稳定的油膜降低摩擦系数，减少轴颈和轴瓦的磨损。轴瓦套的上下剖分面设置有定位止口，可保证上下两部分装配时的同轴度，避免合装后出现内孔错位导致的轴颈偏磨问题，

　　剖分面处的连接螺栓可将上下轴瓦套紧固为整体，根据轴系的运行间隙需求，可通过调整剖分面处的垫片厚度来调整轴瓦与轴颈的配合间隙，适配不同工况下的间隙要求。顶部的吊环连接件主要用于组件的吊装转运，也可作为辅助的油路接入点，将润滑油从顶部导入轴瓦内部的油槽中。从安装边界来看，整个组件的底座安装孔距、轴瓦中心到底座安装面的高度尺寸都按照通用工业传动的安装规范做了适配，可直接替换同规格的标准滑动轴承座，不需要对原有设备的机架安装面做二次加工，轴瓦的内孔直径覆盖常规工业传动轴的常用轴径范围，组件的整体外形宽度、轴向长度都控制在合理范围内，不会与轴系周边的传动部件、防护结构产生干涉。在实际选型应用时，需要根据传动轴的额定转速、径向载荷大小、

　　冲击载荷系数来匹配对应轴瓦材质的版本，重载冲击场景下可选用高力黄铜材质的轴瓦并嵌入石墨润滑柱，实现无油润滑工况下的长期运行，中速轻载场景下可选用锡青铜轴瓦搭配油脂润滑，降低运行摩擦阻力。整个结构的设计充分考虑了现场安装、维护、替换的全流程需求，没有冗余的结构设计，所有受力部位都做了对应的加强处理，非受力部位做了减重优化，在保证结构强度的前提下控制整体重量，方便现场的人工安装和搬运。
