十字基座同轴轴套连接结构

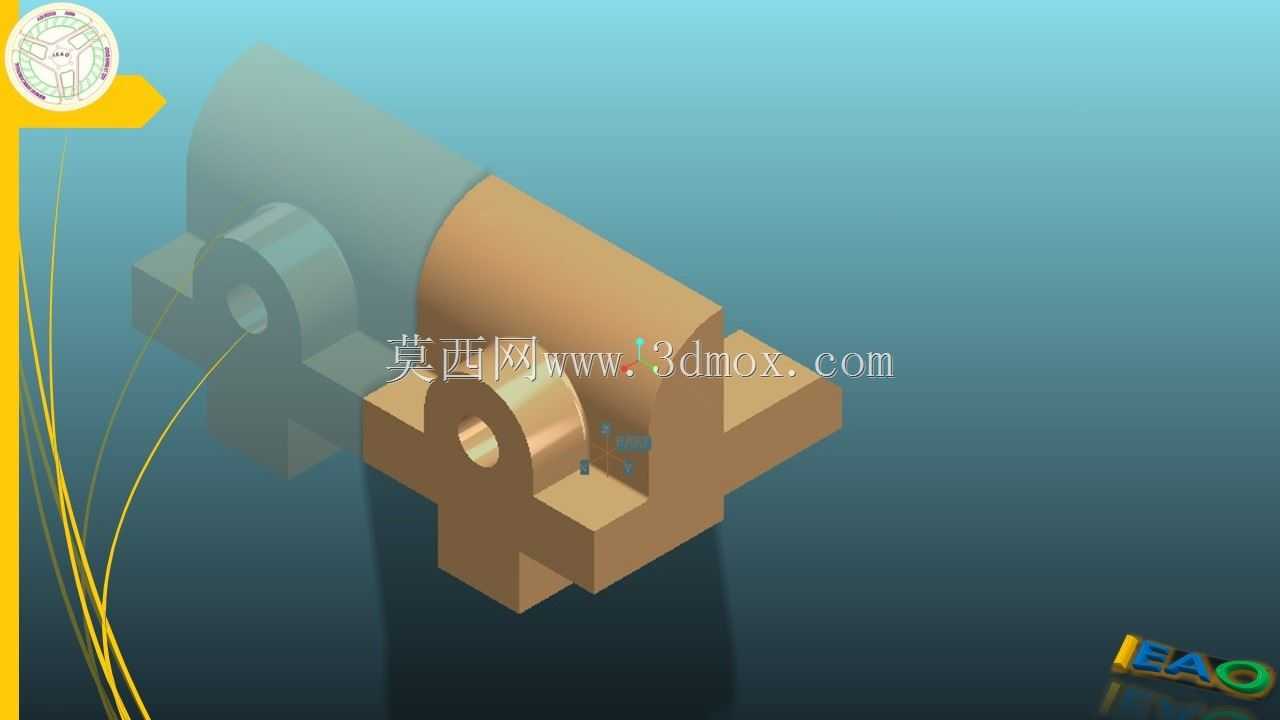

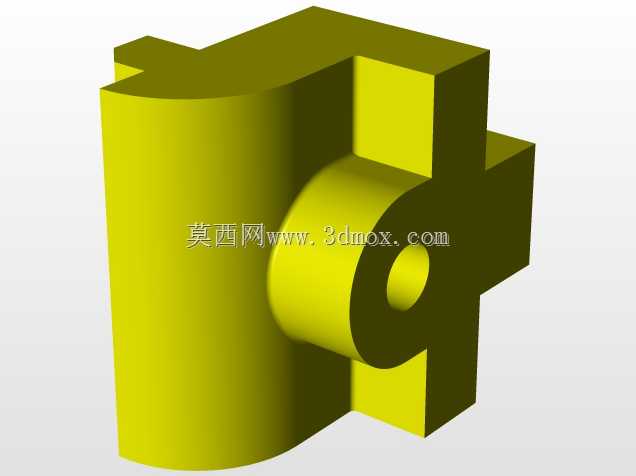

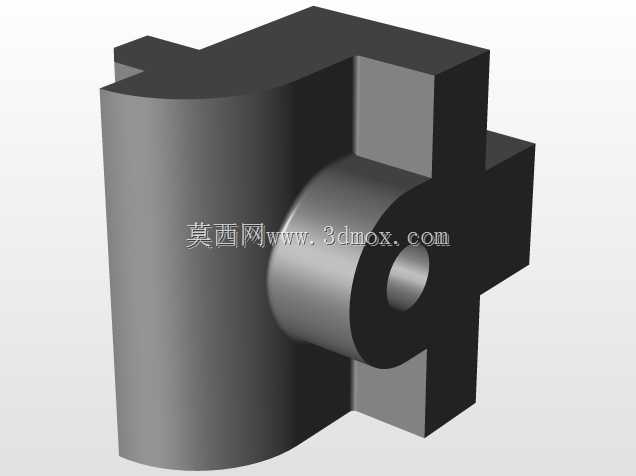

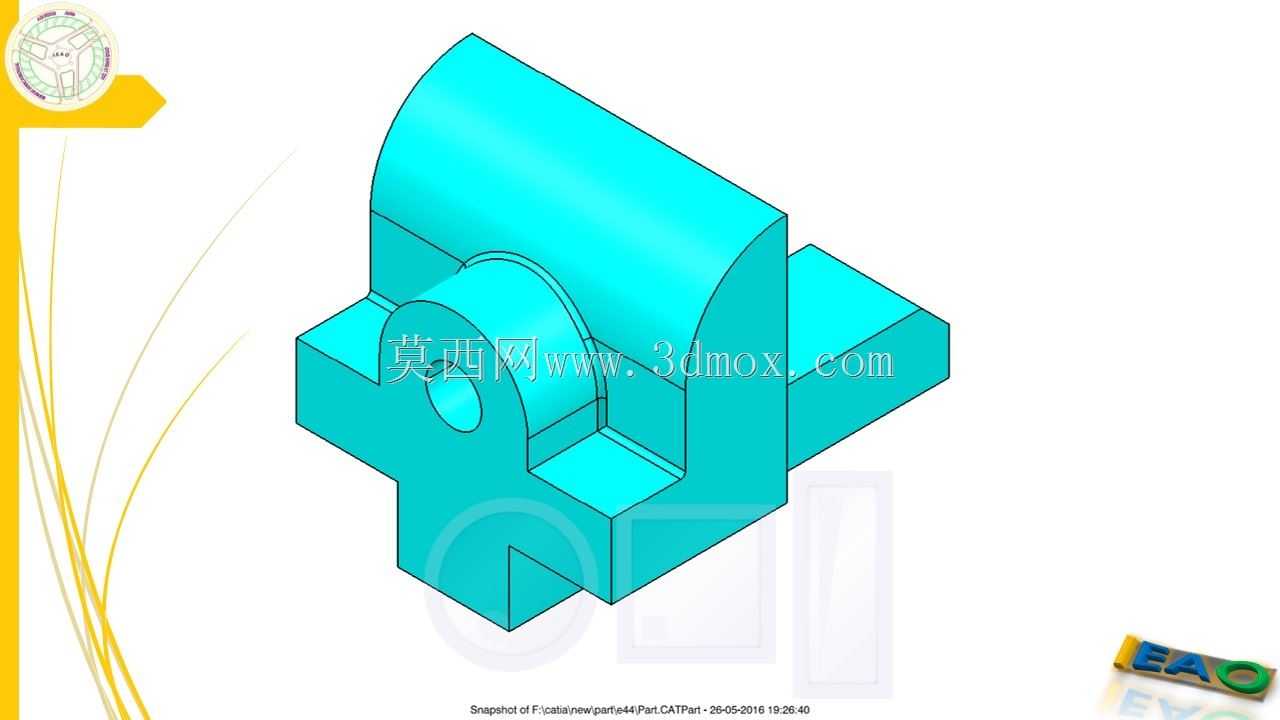

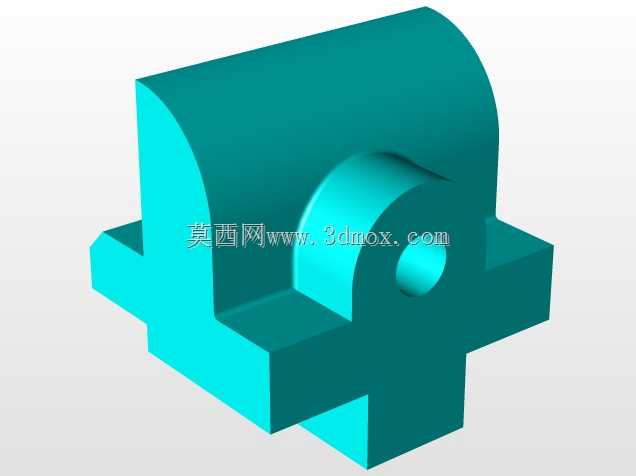

　　该结构件常见于轻工输送设备、小型工装夹具的动力传递路径中，作为轴类零件的中间支撑与转向连接载体，承担径向载荷承载、轴系定位、相邻组件衔接的核心作用，在小型自动化生产线的工件推送机构、包装设备的导辊支撑单元、纺织机械的导纱轴固定位都能见到同类结构的应用。从结构设计逻辑来看，主体采用十字形块状基座作为承载基体，相比整块方形安装座，十字结构在保证四个安装方向固定点位的前提下，大幅削减了非受力区域的材料用量，既降低了零件自重，也减少了铸造或机加工过程中的材料去除量，适配批量加工的成本控制需求。基座上方集成的同轴阶梯轴套，采用两段不同内径的同轴孔设计，大直径段用于容纳配套轴件的轴肩定位面，小直径段供光轴穿过，

　　孔与轴的配合公差可根据实际载荷需求选择H7/g6的间隙配合用于高速滑动场景，或是H7/k6的过渡配合用于低速重载的固定支撑场景，轴套外壁做了圆弧过渡处理，避免应力集中在轴套与基座的连接根部，长期承受交变径向载荷时不会出现根部开裂的问题。基座的四个延伸臂上均预留了安装孔位，孔位的中心距与安装面的平面度公差控制在0.02mm以内，可直接通过内六角螺栓固定在设备的安装基板上，安装时无需额外加工调整垫片，只要保证安装基板的平面度满足要求，就能保证轴套内孔的轴线与配套轴系的同轴度误差在允许范围内，减少轴件转动时的偏磨问题。轴套的轴向长度根据配套轴件的支撑跨距设计，当支撑跨距小于200mm时，该长度的轴套可提供足够的支撑刚度，

　　避免轴件转动时出现挠曲变形；如果应用在跨距更大的场景，可在轴套端面加装端盖，内置含油轴承或是微型滚动轴承，进一步提升支撑的旋转精度与耐磨性能。从实际装配的角度考虑，十字基座的底部安装面做了0.5mm的下沉凹槽设计，安装时可在凹槽内嵌入橡胶密封垫，既可以避免设备运行时的振动传递到安装基板产生共振噪音，也能防止加工过程中的切削液、粉尘进入安装孔的螺纹缝隙，造成螺栓锈蚀难以拆卸的问题。轴套内孔的表面粗糙度设计为Ra1.6，当采用滑动配合时，该粗糙度可保证储油均匀，减少轴与孔之间的摩擦阻力；如果是加装轴承的装配方案，内孔粗糙度可调整为Ra3.2，满足轴承外圈的压装要求即可，无需过高的加工精度徒增成本。在实际选型应用中，

　　该结构件的适配轴径范围覆盖10mm到30mm的常用光轴规格，基座的整体安装边界尺寸控制在100mm×80mm×60mm以内，不会占用过多的设备内部安装空间，四个安装臂的厚度根据额定载荷设计，当额定径向载荷小于500N时，采用铝合金材质加工即可满足强度要求，重量仅为钢制件的三分之一；如果应用在重载冲击场景，可更换为45号钢调质处理，表面做发黑防锈处理，适配车间复杂的工况环境。结构的拐角处全部做了R2到R5的圆角过渡，没有尖锐的棱角，既避免了装配过程中划伤操作人员，也消除了热处理过程中的应力集中点，提升零件的整体疲劳强度。
