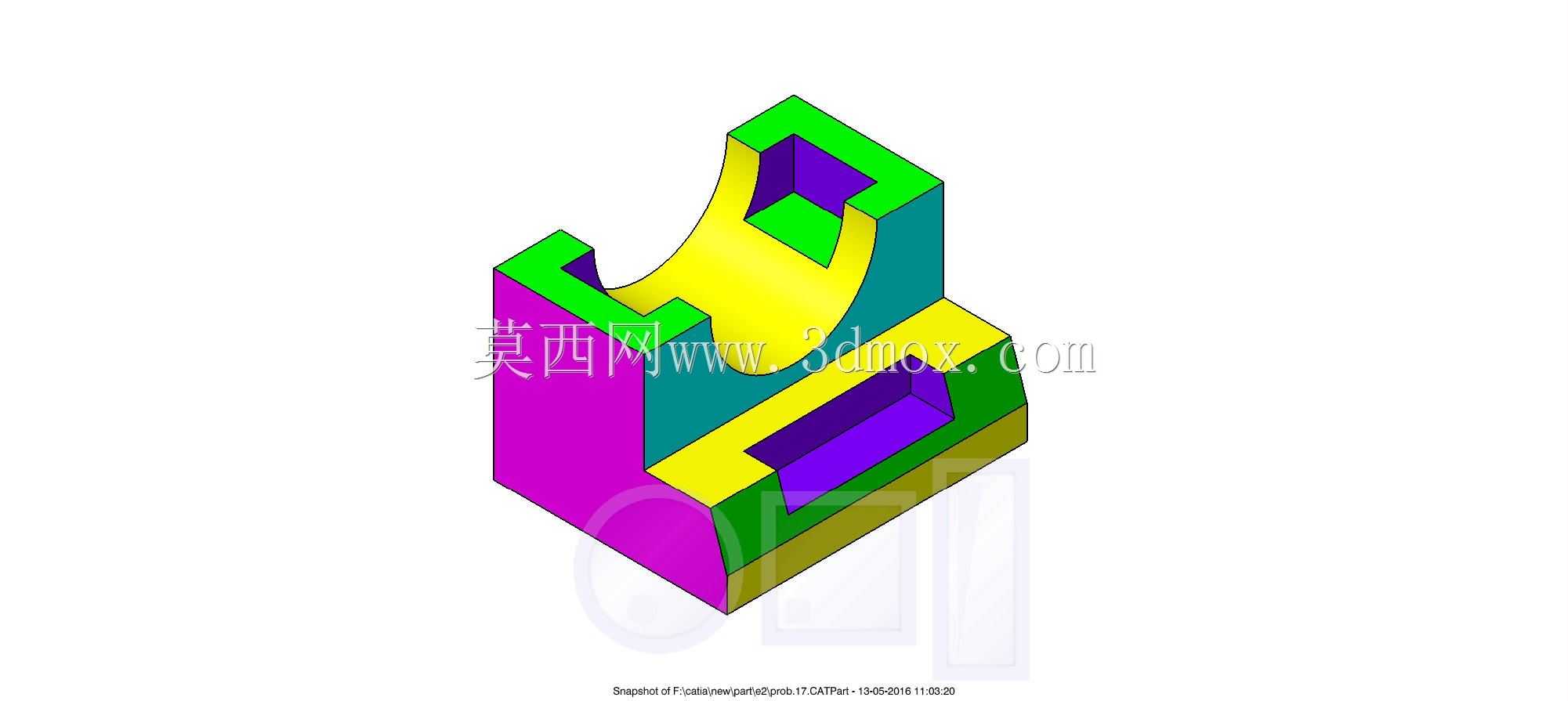

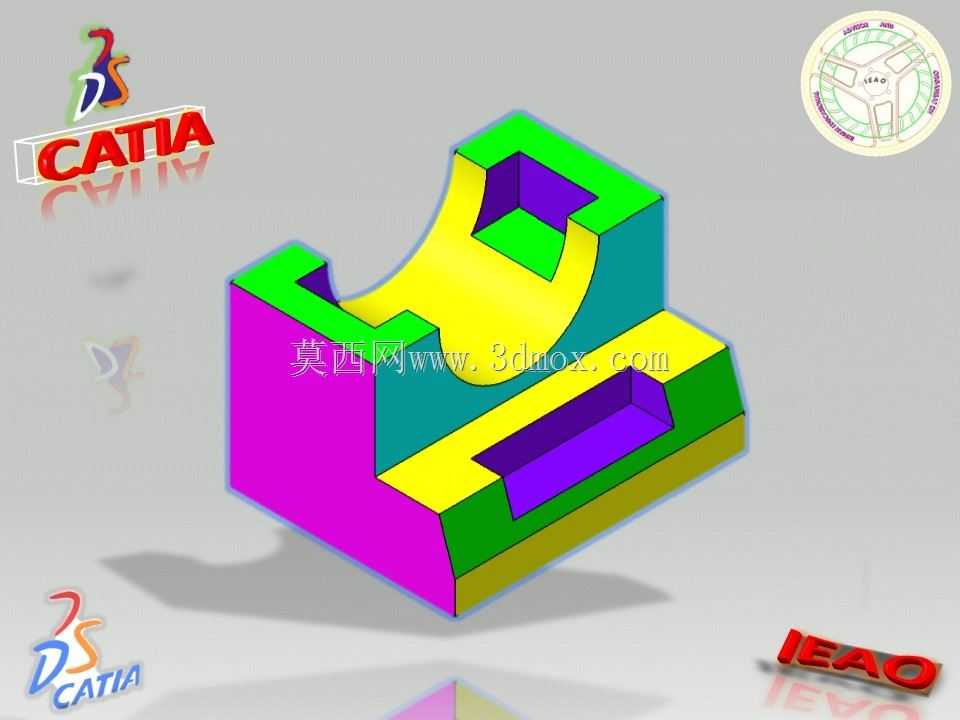

带弧形卡槽的异形机械支撑定位块

项目分类:通用机械零部件 发布时间:2021-11-27 ID:408464
  • 带弧形卡槽的异形机械支撑定位块
  • 带弧形卡槽的异形机械支撑定位块

  在非标自动化生产线的工件定位工位、工装夹具的承托模块以及小型专用设备的机架连接部位,这类带弧形卡槽的异形支撑定位块是十分常见的结构件,它的核心作用是完成轴类、带圆弧面工件的径向定位,同时通过侧边的矩形槽结构完成相邻构件的卡接限位,避免工件在加工、装配或者输送过程中出现径向窜动与轴向偏移。从结构设计逻辑来看,这个零件的主体采用L型的基座布局,竖直立边与水平底边的垂直度公差需要控制在0.02mm以内,才能保证安装后与安装基面的贴合度,避免出现装配间隙导致定位精度失效。零件上部的弧形卡槽是核心功能面,圆弧的曲率半径需要匹配对应被支撑工件的外圆半径,两者的配合面贴合率要达到85%以上,才能保证承托时的受力均匀,

  避免局部应力集中导致零件变形或者工件表面压伤。在弧形卡槽的两侧,设计有凸起的挡边结构,这部分结构的作用是对被支撑工件的轴向位置进行初步限位,不需要额外加装轴向挡块就可以限制工件的轴向窜动,减少装配时的零件数量,精简整体夹具的结构复杂度。零件侧边的矩形通槽与沉槽结构,是用于相邻连接件的嵌装定位,槽宽的公差按照H7级精度设计,既可以保证连接件顺利装入,又能避免配合间隙过大导致的连接松动,槽底的平面度要求控制在0.015mm以内,保证连接件装入后与槽底完全贴合,受力时不会出现偏载。从安装边界来看,这个零件的水平底边预留了两个安装孔位,孔位的中心距需要与安装基座的预留孔位完全匹配,安装时采用内六角圆柱头螺钉进行紧固,螺钉的拧紧力矩按照8.

  8级螺栓的标准力矩控制,避免力矩过大导致零件底边变形,或者力矩过小导致连接松动。零件的竖直立边外侧为平整加工面,可以作为相邻检测元件的安装基准面,比如安装接近开关检测工件是否到位时,就可以直接以这个面作为基准调整传感器的位置,不需要额外加工基准面,减少现场安装调试的工作量。在实际应用场景中,这类零件常被用在小型轴类零件的铣削加工工装里,作为工件的下支撑件,弧形托住工件的外圆面,配合上部的压紧机构完成工件的夹紧,相比普通的V型块支撑,这种一体式的带侧边挡边的结构,在工件长度较短的场景下定位稳定性更好,不需要额外调整轴向定位块的位置,换型时只需要更换对应圆弧半径的支撑块就可以适配不同直径的轴类工件,大幅缩短工装换型的调试时间。

  在设计这类零件的时候,需要重点关注弧形卡槽的受力情况,当上部压紧机构施加压紧力时,卡槽的圆弧面会承受垂直向下的压力以及两侧的分力,因此在卡槽与立边的交接位置需要设计R2的过渡圆角,避免应力集中导致零件在长期交变载荷下出现开裂。零件的各个锐边都需要做C0.5的倒角处理,避免装配时划伤操作人员,也避免锐边磕碰后产生毛刺影响装配精度。零件的材质一般选用45号钢进行调质处理,硬度达到HB220-250,保证足够的强度与韧性,弧形卡槽的表面需要做淬火处理,硬度达到HRC40-45,提升接触面的耐磨性,延长零件的使用寿命,避免长期与工件摩擦导致圆弧面磨损,影响定位精度。如果是用在有腐蚀环境的工位,也可以选用304不锈钢材质制作,表面做钝化处理,提升耐腐蚀性能。在三维建模过程中,需要先绘制零件的截面草图,通过拉伸命令生成主体基座结构,之后通过切除拉伸命令生成侧边的矩形槽结构,再通过旋转切除或者扫描切除命令生成上部的弧形卡槽,最后对各个交接位置添加圆角与倒角特征,建模时需要注意各个特征的尺寸关联,比如弧形卡槽的中心要与安装孔的中心保持设计要求的位置度,避免加工后出现位置偏差导致装配失败。
