立式带衬套铰接安装支座结构设计

项目分类:通用机械零部件 发布时间:2021-11-27 ID:408465
  • 立式带衬套铰接安装支座结构设计
  • 立式带衬套铰接安装支座结构设计

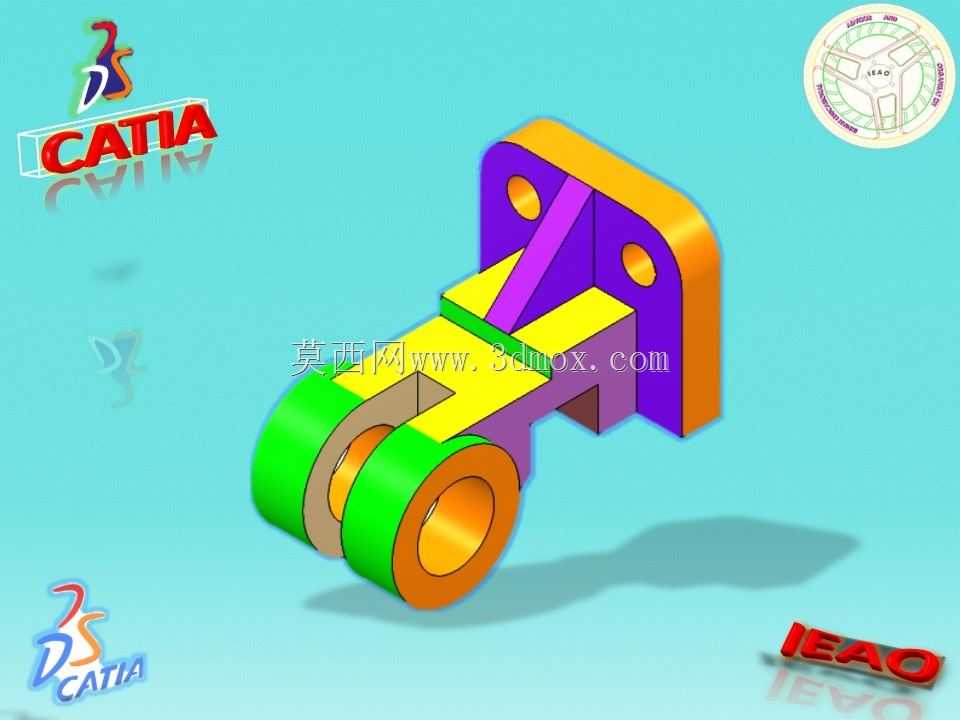

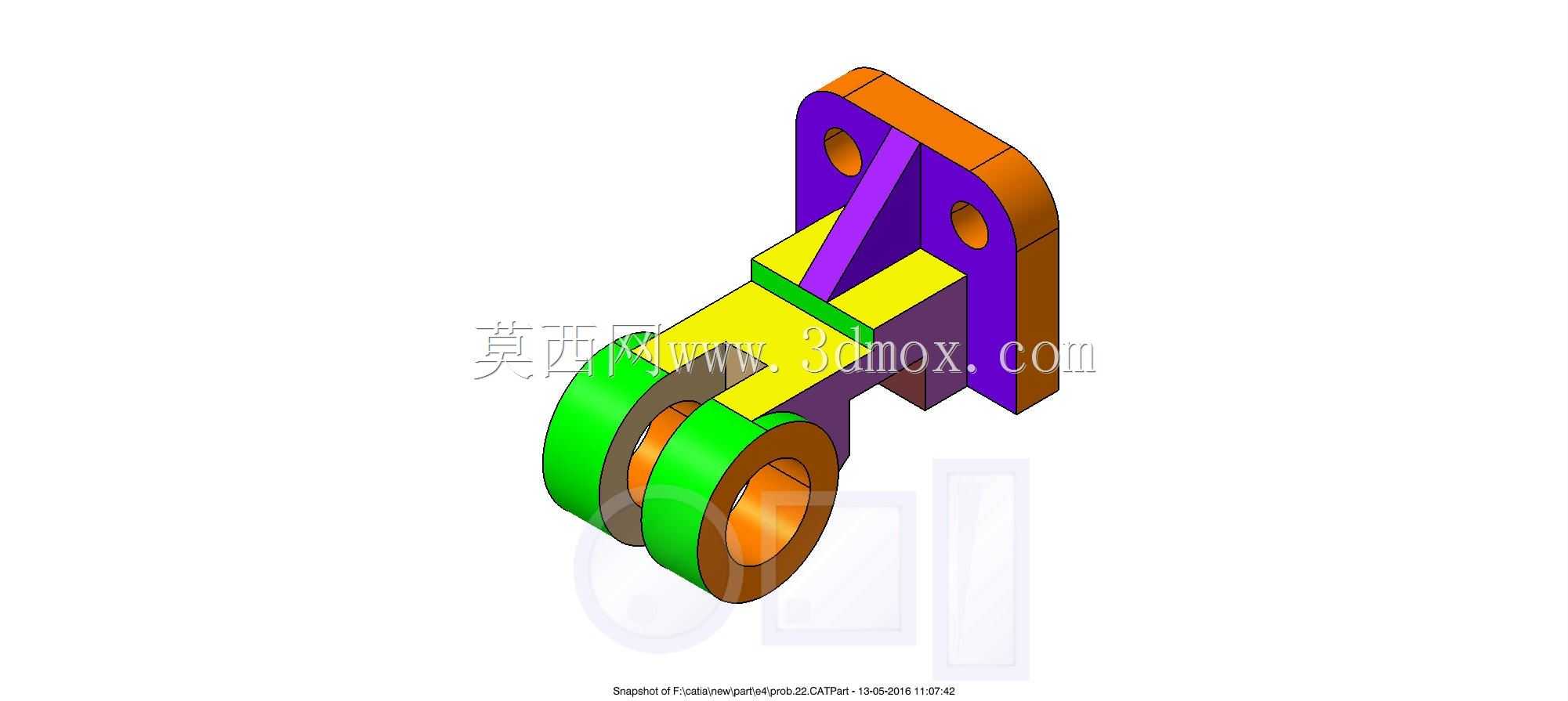

  该铰接安装支座属于设备传动链路中的核心支撑连接构件,常见于中小型自动化输送线、轻工包装设备、非标专机的摆臂驱动端,主要承担铰接副的径向载荷传递、摆臂运动轨迹限位、部件安装定位的作用,区别于普通固定式安装座,这类带铰接衬套的支座能够允许被连接件在设定角度范围内做往复摆动,适配摆杆、拨叉、连杆类零件的运动需求,避免刚性连接带来的应力集中问题。从结构设计逻辑来看,整个支座采用一体化折弯加筋的构型思路,后侧的立式安装板设置两个同轴安装孔,用于通过螺栓将整个支座固定在设备的型材框架或者立板安装面上,安装孔的孔位间距经过公差匹配设计,能够适配常用规格的内六角圆柱头螺栓穿装,安装板与下方水平承托板之间设置三角形加强筋,

  直接抵消摆臂摆动时传递到安装板根部的弯矩,避免长期交变载荷下出现焊缝开裂或者板材变形的问题。前端的铰接部位采用双衬套同轴布置的结构,两个自润滑衬套压装在铰接座的同轴孔内,衬套内孔用于穿装铰接销轴,连接外部摆臂或者连杆端头,双衬套的支撑跨距经过计算,能够有效降低销轴受径向力时的弯曲挠度,减少铰接副的偏磨问题,衬套选用铜基含油材质,日常工况下无需额外加注润滑脂即可满足长期往复摆动的耐磨需求,适合不方便定期维护的设备内部安装位置。安装边界方面,后侧立式安装板的厚度根据额定载荷匹配,安装孔中心到铰接孔中心的距离经过运动干涉校核,确保摆臂在最大摆动角度范围内不会与安装板或者设备基体发生碰撞,铰接孔的轴线与安装板平面保持严格的平行度公差,

  避免摆臂摆动时出现卡滞、别劲的问题。整个支座的各部位过渡处均设置圆角,减少应力集中点,板材的折弯半径匹配材料厚度,避免折弯处出现裂纹,水平承托板的宽度刚好覆盖加强筋与铰接座的连接位置,在保证结构强度的前提下尽可能减少材料用量,降低构件自重。实际应用中,这类支座通常成对布置在摆臂的两侧,或者单独作为单铰接点使用,能够承受的径向载荷覆盖多数轻工自动化设备的摆臂驱动力需求,相比焊接式的自制铰接座,这种一体化构型的支座安装定位精度更高,互换性更好,不需要现场配焊加工,直接通过螺栓固定即可完成装配,能够大幅缩短设备的组装调试周期,同时衬套磨损后可以单独更换,不需要整体更换支座,降低后期维护成本。设计过程中需要重点校核加强筋的抗弯截面系数、

  铰接孔的挤压应力、安装螺栓的剪切强度,同时要做运动仿真验证,确认被连接件的全行程摆动范围内,所有相邻部件之间预留足够的安全间隙,避免运行过程中出现碰撞干涉,铰接孔与安装板的形位公差需要在加工时严格控制,否则会导致装配后销轴卡滞,加剧衬套的不均匀磨损,缩短构件的使用寿命。
