多安装位铰接支撑连接座结构

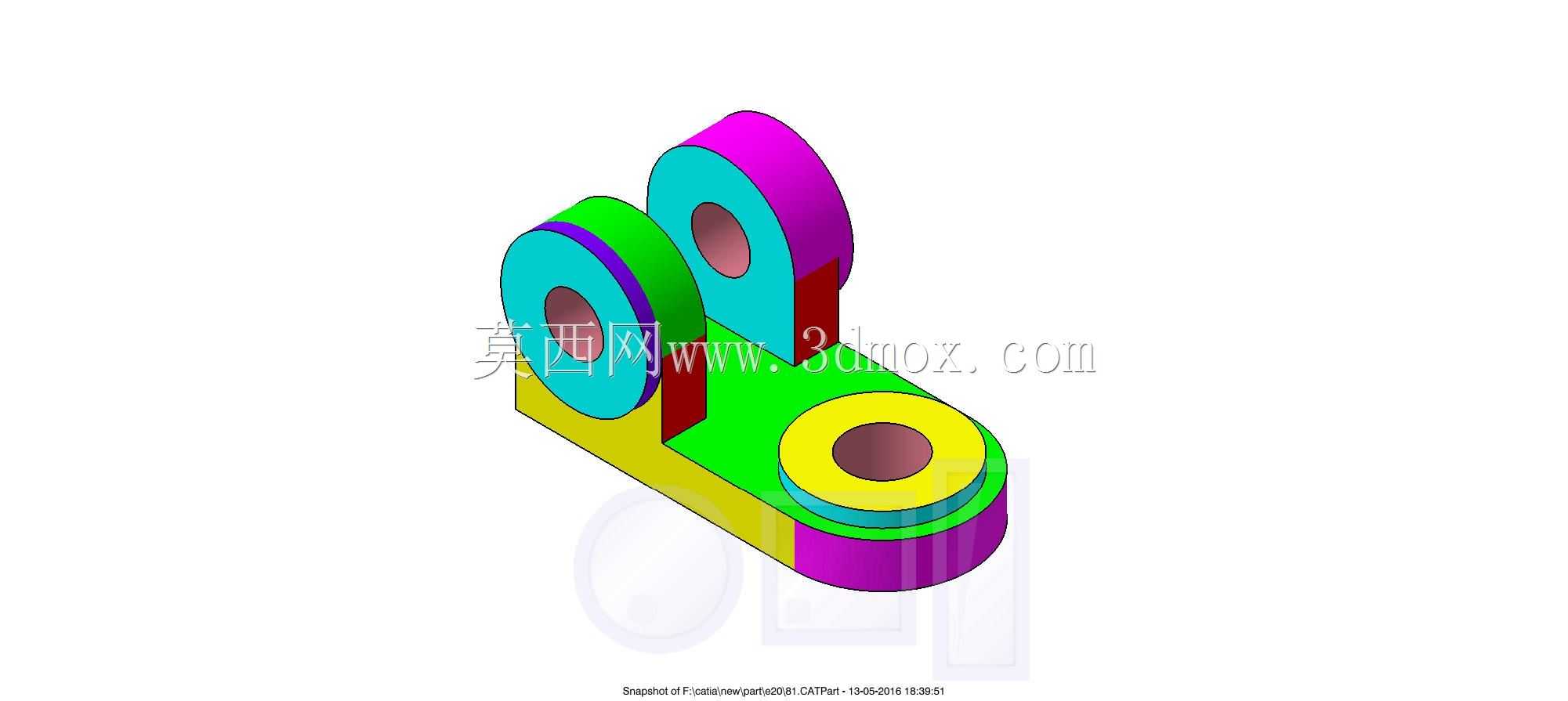

　　这类多安装位铰接支撑连接座，在各类工业设备的连杆传动、摆动执行机构中应用十分广泛，小到自动化产线的摆臂限位结构，大到工程机械的辅助支撑铰接点位，都能见到同结构逻辑的零件身影。它的核心作用是在同一安装基准上，提供三个独立的铰接回转点位，同时承担径向载荷传递与轴向限位的功能，避免多个独立铰接座分散安装带来的基准偏移问题，在紧凑安装空间内实现多连杆的协同铰接动作。从结构设计逻辑来看，底座采用带沉孔的平板式安装面，底部的大直径铰接孔同轴设置了凸台结构，一方面是为了增加孔位的轴向接触长度，提升铰接销轴的受力支撑跨度，降低销轴受弯产生的形变风险，另一方面凸台结构可以在安装时快速嵌入安装板的预开孔内，实现装配时的快速定位，

　　减少装配过程中的找正时间。底座上方延伸出两个高度不同的立式支撑耳板，两个耳板上的铰接孔轴线保持平行，同时与底座上的铰接孔轴线处于同一空间平面内，这种共面设计能够保证连接的三根连杆摆动时不会产生附加的侧向扭力，避免连杆运行过程中出现卡滞、偏磨的问题。每个铰接孔的外端都设置了环形凸缘，凸缘的外径大于铰接孔直径3-5毫米，既可以作为铰接衬套的轴向定位台阶，防止衬套在往复摆动过程中出现轴向窜动，也能增加耳板孔位处的结构强度，避免长期受交变载荷作用下孔口出现应力开裂。零件的所有棱边都做了R1到R2的圆角过渡处理，尤其是耳板与底座连接的根部位置，采用了大半径的圆弧过渡，能够有效分散应力集中系数，在承受冲击载荷时不会从根部位置发生断裂。

　　从安装边界来看，底座的安装面平面度要求控制在0.05毫米以内，保证安装后与安装基板完全贴合，不会出现局部间隙导致的受力不均；三个铰接孔的尺寸公差统一采用H7级精度，表面粗糙度控制在Ra1.6，能够适配标准的铜基衬套或者滚动轴承，满足不同转速、不同载荷工况下的铰接需求。两个立式耳板的间距经过精准核算，既能够容纳对应厚度的连杆端部，又预留了0.2到0.3毫米的轴向间隙，避免连杆摆动时与耳板侧面产生摩擦损耗。底座上的安装沉孔采用内六角圆柱头螺钉的适配尺寸，沉孔深度能够保证螺钉安装后头部不高出底座安装面，不会对其他相邻零件的安装造成干涉。在实际选型应用中，这类连接座通常采用45号钢整体铣削加工后进行调质处理，

　　硬度控制在HB220-250之间，兼顾结构强度与加工性能，如果应用在腐蚀环境中，也可以更换为304不锈钢材质加工，铰接孔内可根据工况选配自润滑衬套，减少日常维护的润滑频次。设计这类零件时，需要重点核算三个铰接点位的受力矢量，根据最大受力方向调整耳板的厚度与底座的加强结构，比如在重载工况下，可以在耳板与底座的连接位置增加三角形加强筋，进一步提升结构的抗形变能力；如果是轻载的自动化设备场景，则可以适当缩减耳板厚度与底座整体高度，降低零件的整体重量与材料成本。另外需要注意的是，三个铰接孔的中心距尺寸公差需要控制在±0.02毫米以内，保证连杆装配后运动轨迹符合设计预期，不会出现过定位或者运动干涉的问题，孔位的轴线平行度公差需要控制在0.03毫米/100毫米以内，避免销轴装配后出现别劲的情况，影响整个连杆机构的运行顺畅度。
