多通管路连接支撑铰接结构件

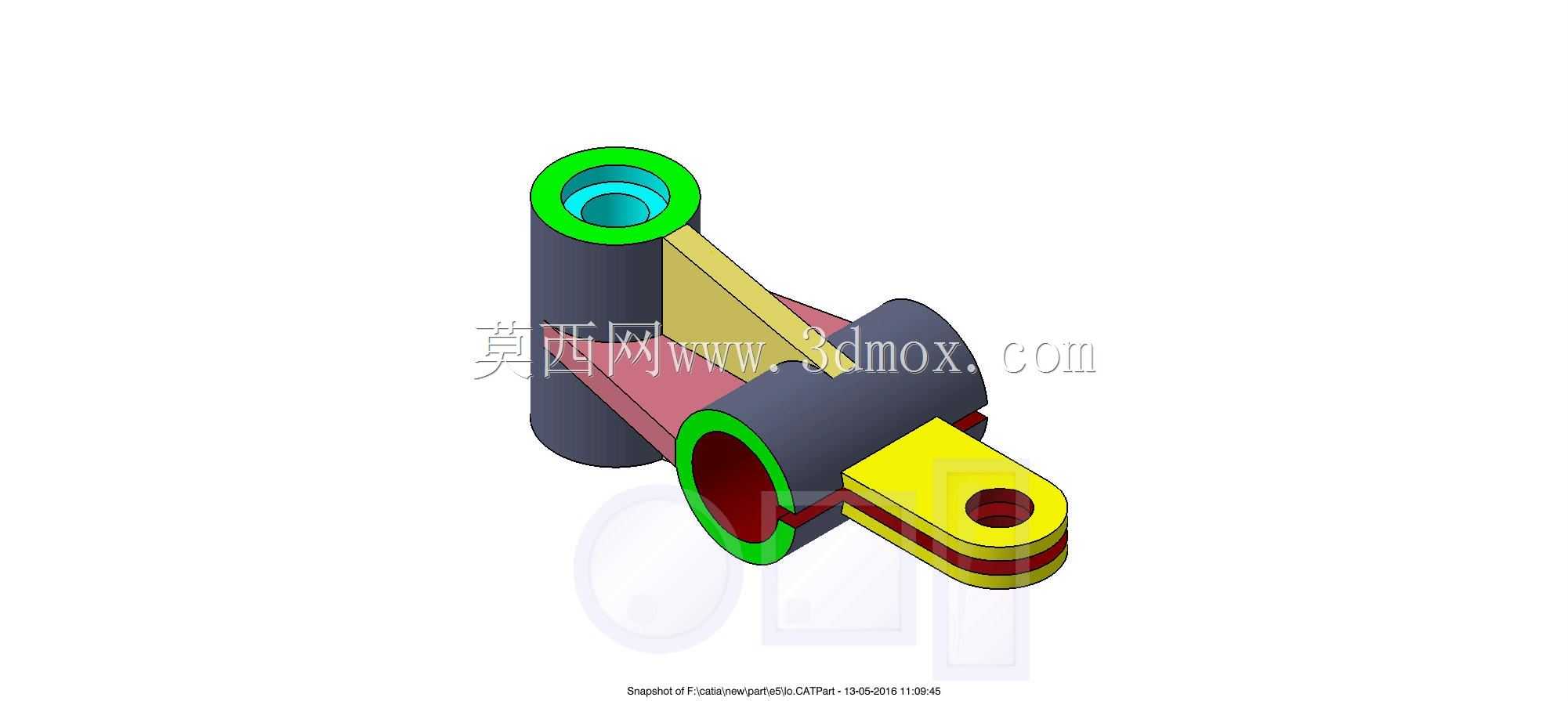

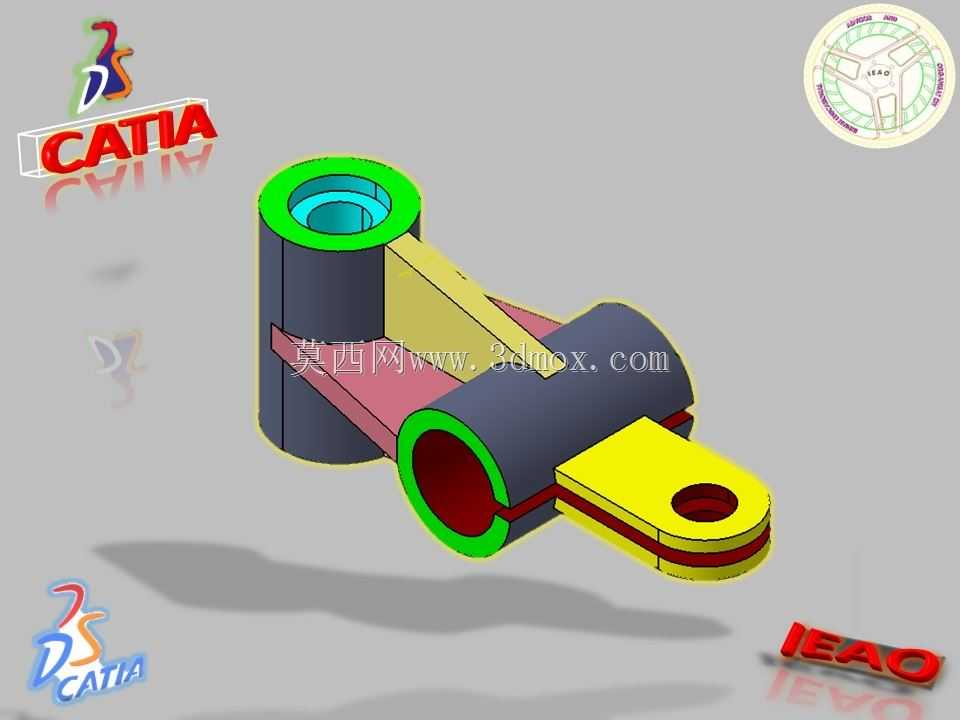

　　该结构件属于流体管路系统与机械支撑结合的复合功能零件，常见于工程机械液压管路排布、小型动力设备润滑管路布局、自动化生产线气动回路安装等场景，主要承担多方向管路转接、相邻部件铰接联动、管路走向固定的三重作用，避免管路在设备运行过程中因振动、部件相对位移出现拉扯变形、密封失效、接口松脱等问题。从结构设计逻辑来看，零件主体采用三个不同轴向的筒状接口作为核心承载部分，三个接口的轴线分别对应空间内三个互不平行的方向，可同时对接三路不同走向的管路，接口内壁做了阶梯孔设计，可适配不同管径的管路插入，端部的环形凸缘结构用于安装管路密封卡套，保证管路连接后的密封性能，避免流体输送过程中出现渗漏。三个筒状接口之间通过变截面的加强筋板做刚性连接，

　　筋板的厚度根据不同接口的受力大小做差异化设计，其中连接竖直接口与水平侧置接口的筋板厚度更大，主要抵消管路内流体压力波动带来的接口处交变载荷，避免长期运行后接口根部出现应力疲劳开裂。零件一侧延伸出的带孔耳板结构为铰接安装位，耳板上的同轴通孔用于穿装铰接销轴，可将整个结构件与设备的固定机架做铰接连接，允许结构件在设备运行过程中随相连管路的小幅摆动产生对应角度的转动，抵消管路热胀冷缩、部件相对位移产生的内应力，耳板与相邻筒状接口之间设置了三角形加强筋，提升耳板的抗剪切能力，避免铰接处受径向载荷时出现耳板断裂。从安装边界来看，三个筒状接口的外圆直径统一，接口端面均做了倒角处理，方便管路安装时的导向对中，

　　铰接耳板的通孔与主筒接口的轴线保持固定的空间垂直距离，安装时需保证铰接销轴的轴线与耳板孔轴线完全同轴，避免安装后出现卡滞、转动不畅的问题。零件的所有棱边均做了圆角过渡处理，一方面减少加工过程中的应力集中，另一方面避免安装维护时尖锐棱边划伤操作人员或管路外壁。在实际选型应用中，该类结构件的接口通径需要匹配对应管路的流体流量要求，铰接孔的直径需要根据所承受的整体载荷、摆动频率选择对应直径的销轴，筋板的厚度可根据实际工作压力等级做对应调整，若应用在高压液压回路中，可适当加大接口根部的圆角半径，降低应力集中系数，提升零件的疲劳寿命。建模过程中优先保证三个接口的轴线空间角度、铰接孔与各接口的相对位置精度，这些尺寸直接影响后续管路安装的同轴度、铰接转动的顺畅度，若尺寸偏差过大，会导致管路安装时出现强制对中，装配后产生额外的装配应力，加速密封件老化失效。
