带双法兰连接结构的90度弯管构件

　　在工业流体输送系统的布局搭建中，管路转向位置的连接可靠性直接影响整套管网的运行稳定性，这类带法兰的弯管构件，正是为解决管路直角转向同时兼顾连接密封性、安装便捷性设计的核心管路部件。从实际应用场景来看，这类构件常见于液压动力站的管路排布、工业给排水管网的转角衔接、化工介质输送管线的方向调整，以及中小型换热设备的外接管路布局中，相比焊接式弯管，法兰连接的形式能够在后期设备检修、管路改道时快速拆装，无需对管路进行切割动火作业，适配很多对现场施工安全有严格要求的厂区作业环境。

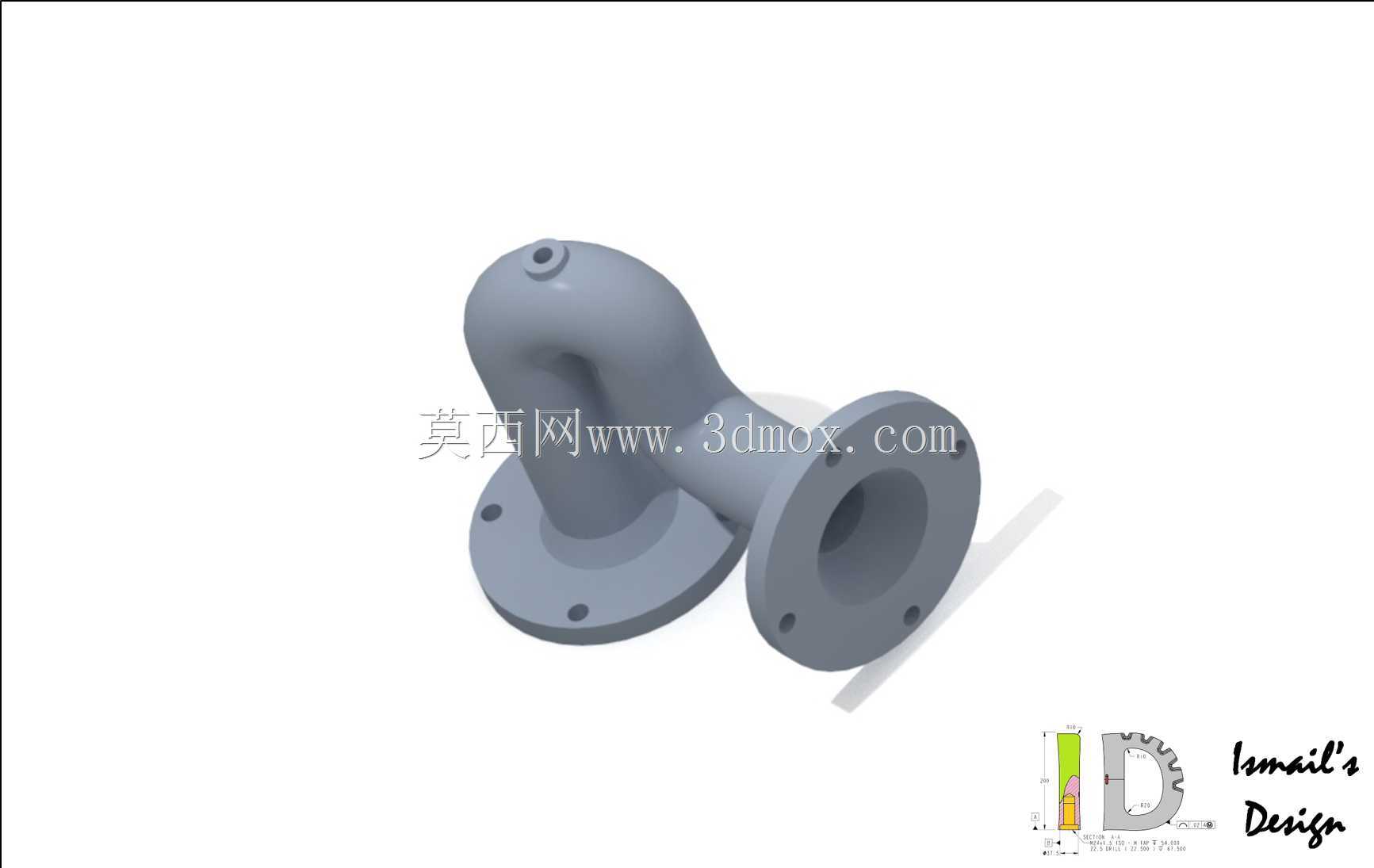

　　从功能特性上看，该弯管采用90度转向结构，两端的法兰盘均预设了均匀分布的螺栓安装孔，安装时只需在两个法兰对接面加装适配压力等级的密封垫片，再穿入对应规格的螺栓按对角顺序紧固，即可实现管路的刚性密封连接，能够承受管路内一定压力的流体冲击，不会出现普通套接式弯管容易出现的脱开、渗漏问题。弯管本体的流道采用平滑圆弧过渡设计，没有直角转折的突兀结构，流体在流经转向位置时不会产生强烈的湍流与压损，能够有效降低管路输送过程中的动力损耗，同时减少流体中杂质在转角位置的沉积堵塞概率，长期运行的维护成本更低。

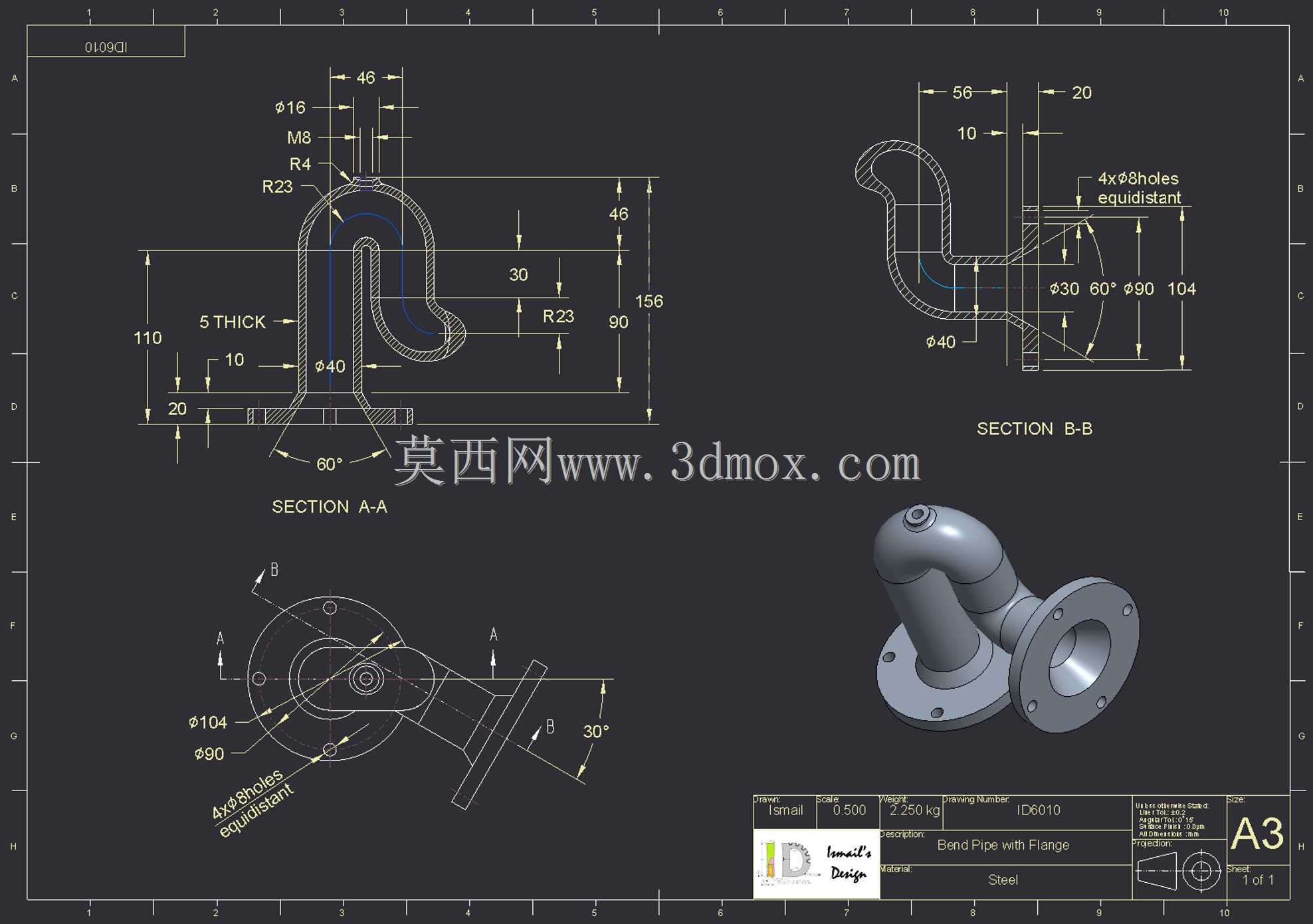

　　设计过程中，首先要确定的是两端法兰的安装边界尺寸，法兰盘的外径、螺栓孔中心圆直径、螺栓孔数量与单孔直径，都需要匹配对应公称通径管路的通用连接标准，保证该弯管能够和同规格的法兰阀门、法兰管道、设备接口直接适配，不需要额外加工转换接头。弯管的弯曲半径需要结合管路通径、现场安装的空间余量综合确定，弯曲半径过小会导致流道折角过陡，增大流体阻力，弯曲半径过大则会占用过多安装空间，不利于紧凑布局的设备内部管路排布。弯管本体的壁厚需要根据管路设计压力、输送介质的腐蚀特性选定，保证在额定工作压力下管壁不会出现鼓胀、开裂问题，同时法兰盘与弯管本体的衔接位置做了圆弧过渡补强，避免应力集中导致的连接位置断裂，很多现场管路失效的案例都出现在管件衔接的应力集中位置，这一细节的处理直接决定了构件的使用寿命。

　　从安装适配的角度看，该弯管两端的法兰端面保持垂直的位置关系，安装时可以先将一端法兰与固定端的管路接口预紧，再调整另一端法兰的朝向，对接后续的管路组件，法兰盘上的螺栓孔采用跨中布置的形式，不会出现螺栓孔位与管路支架、周边设备干涉的问题。弯管本体上预留的小型凸台结构，可用于安装压力检测接头、排气阀或者温度传感器，不需要在管路上额外开孔焊接接头，减少了现场加工的工作量，也降低了额外开孔带来的泄漏风险。在液压系统的应用场景中，这类弯管还能够吸收管路运行过程中产生的少量振动，避免刚性管路的振动直接传递到泵体、阀组等核心元件上，对整套液压系统的运行稳定性起到一定的辅助保护作用。

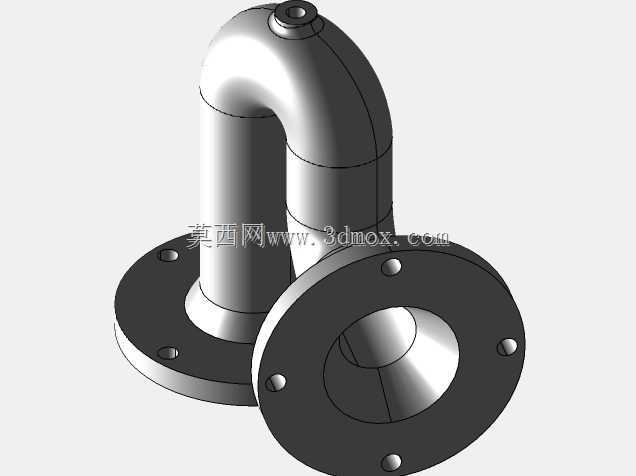

　　建模过程中需要重点关注流道内壁的平滑度，法兰安装端面的平面度公差需要控制在标准允许范围内，否则安装后即使螺栓紧固力足够，也会因为端面贴合不严出现渗漏问题。螺栓孔的位置度公差同样需要严格控制，避免现场安装时出现螺栓无法穿入的问题，很多非标准管件在现场安装时出现的装配困难，本质都是孔位位置度超差导致的。弯管外壁的过渡曲面需要保证壁厚均匀，避免出现局部壁厚过薄的强度薄弱点，对于需要承受压力波动的管路场景，壁厚不均的位置很容易在长期压力交变的作用下出现疲劳裂纹。
