牵引装置用法兰连接结构设计

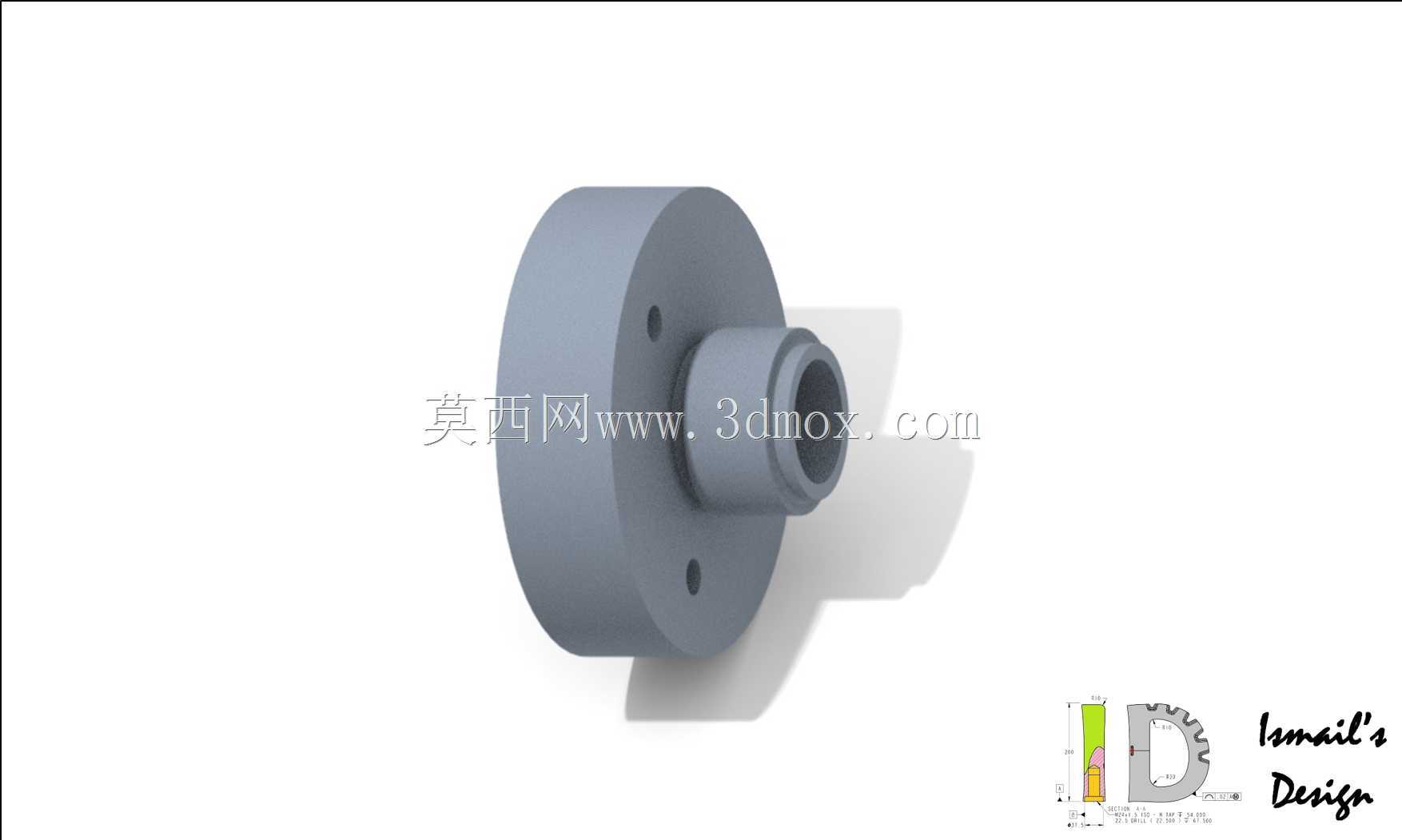

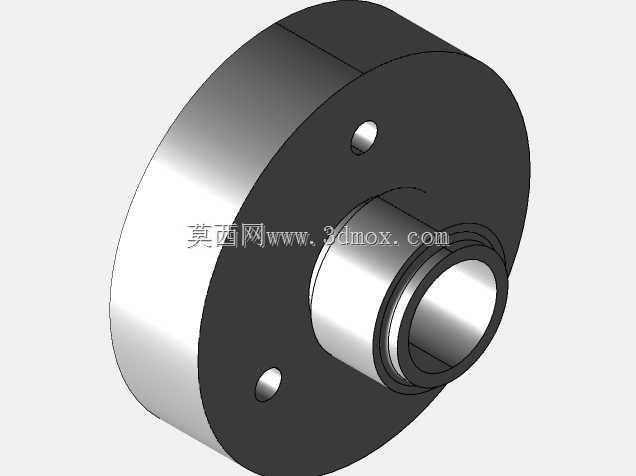

　　在牵引类设备的动力传递链路中，法兰作为轴系与负载端的核心连接构件，承担着力矩传递、同轴度定位、轴向限位的多重作用，其结构设计的合理性直接影响整套牵引机构的运行稳定性与服役寿命。这款用于牵引装置的法兰结构，采用盘体加同轴凸台的复合构型，区别于普通平焊法兰的单一平板结构，凸台部分可直接嵌入对接部件的定位止口内，无需额外加装定位套即可实现径向的精准限位，从根源上降低了连接后两轴的同轴度偏差，避免牵引作业过程中因偏心产生的交变径向载荷，减少轴系密封件、轴承的异常磨损。

　　从实际应用场景来看，这类法兰常配套在轻中型牵引设备的动力输出端，比如车间内的物料牵引绞车、轻型输送线的张紧牵引机构、小型工程机械的辅助牵引单元，既可以连接驱动轴与牵引卷筒，也可作为牵引臂架与回转基座的连接转接件，适配多类需要刚性传力的连接点位。盘体上均匀分布的螺栓通孔，采用等节距圆周排布方式，孔位的位置度公差控制在0.05mm以内，确保螺栓穿装后受力均匀，不会出现单根螺栓过载剪切的问题；凸台内孔设置有阶梯限位结构，可与轴端的轴肩形成配合，轴向窜动间隙控制在0.1mm以内，既保证了装配时的轴向定位精度，也给热胀冷缩预留了微量形变空间，避免低温环境下构件胀死无法拆卸。

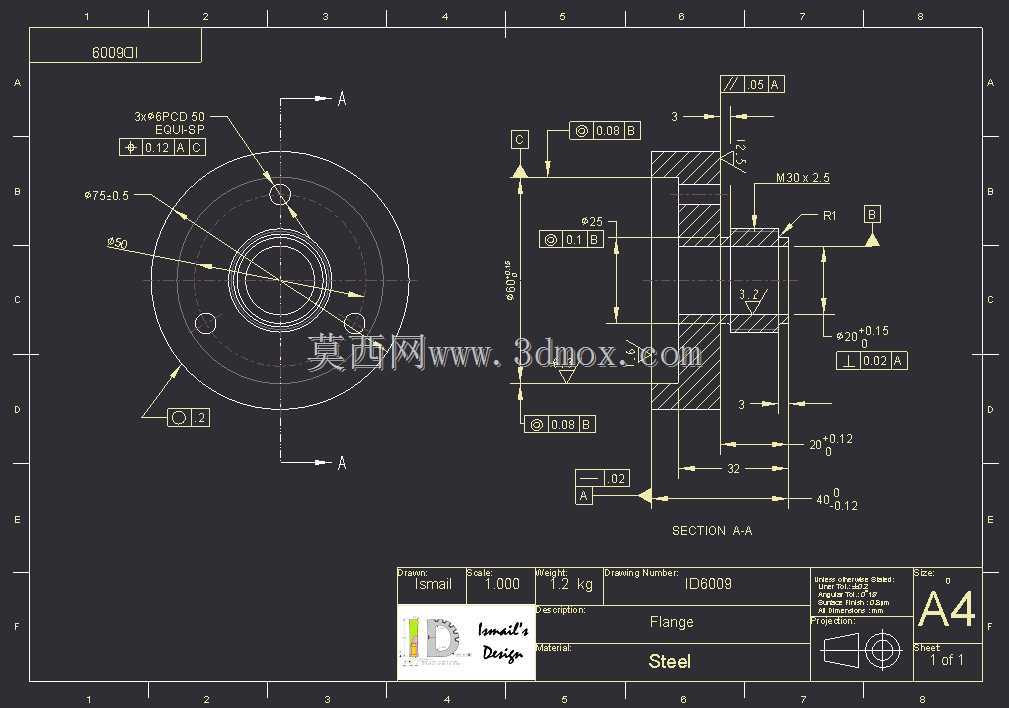

　　设计过程中，盘体的厚度经过反复的受力校核，结合牵引作业时的峰值拉力、力矩载荷，通过有限元分析对盘体的应力集中区域做了圆角过渡优化，盘体与凸台的衔接位置采用R3的圆弧过渡，消除了直角衔接带来的应力集中点，在额定牵引载荷下，该区域的最大应力远低于材料的屈服强度，安全系数满足重载牵引工况的使用要求。法兰的安装边界也做了充分的适配考量，凸台的外径尺寸与常规牵引机构的止口尺寸形成通用化匹配，盘体外径控制在合理范围内，不会与周边的牵引护罩、机架筋条产生运动干涉，安装时只需将凸台对准对接部件的止口推入，穿装紧固螺栓即可完成装配，无需复杂的找正工序，能有效缩短现场设备的装配与维护时长。

　　不同于管路系统中用于密封连接的法兰，这款牵引装置用法兰不需要考虑流体密封的相关要求，因此密封面没有设置水线或者密封槽结构，整个端面的平面度公差控制在0.02mm以内，保证连接后两个对接面能够完全贴合，传力过程中不会出现端面滑移。盘体上的两个对称小孔为工艺定位孔，在机加工过程中可作为装夹定位基准，保障各加工面的形位公差精度，装配完成后也可作为防松铁丝的穿装孔，配合防松铁丝对紧固螺栓做止退防护，适配牵引设备频繁启停、正反转切换的工况，避免螺栓在交变载荷下出现松动脱落的问题。

　　从结构细节来看，凸台的长度经过优化，既保证了足够的定位配合长度，不会因为配合长度过短导致定位失效，也不会因为凸台过长占用过多的轴向安装空间，给轴端的锁紧螺母、密封端盖预留了充足的安装位置。内孔的尺寸公差采用H7级精度，与适配轴径形成间隙配合，装配时无需大力敲击即可顺利套装，同时配合间隙控制在合理范围，不会因为间隙过大导致传动过程中产生冲击载荷。整个法兰的所有棱边都做了0.5mm的倒角处理，既去除了机加工产生的毛刺锐边，避免装配过程中划伤操作人员，也能在穿装螺栓、对接轴件时起到导向作用，提升装配效率。在长期的牵引作业过程中，这类结构的法兰能够稳定传递额定牵引载荷，即使在短时过载的工况下，也不会出现盘体变形、螺栓孔撕裂的失效问题，能够满足各类轻型牵引设备的连接传力需求。
