牵引式提升臂机械结构设计

　　这类牵引提升臂多应用在需要往复举升、带载牵引联动的作业场景中，常见于农用牵引作业机具、小型升降输送设备、工位辅助举升工装的动力传递链路里，作为连接动力输出端与作业执行端的中间受力构件，承担着把直线牵引动力转化为摆角举升动作的核心作用，和普通直连式拉杆不同，它的多铰接点设计能在有限安装空间内实现更大的举升行程，同时抵消动力端的径向窜动，避免硬连接带来的结构应力集中。

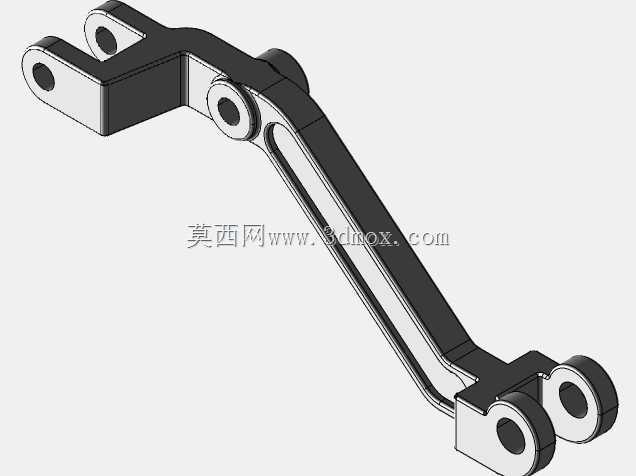

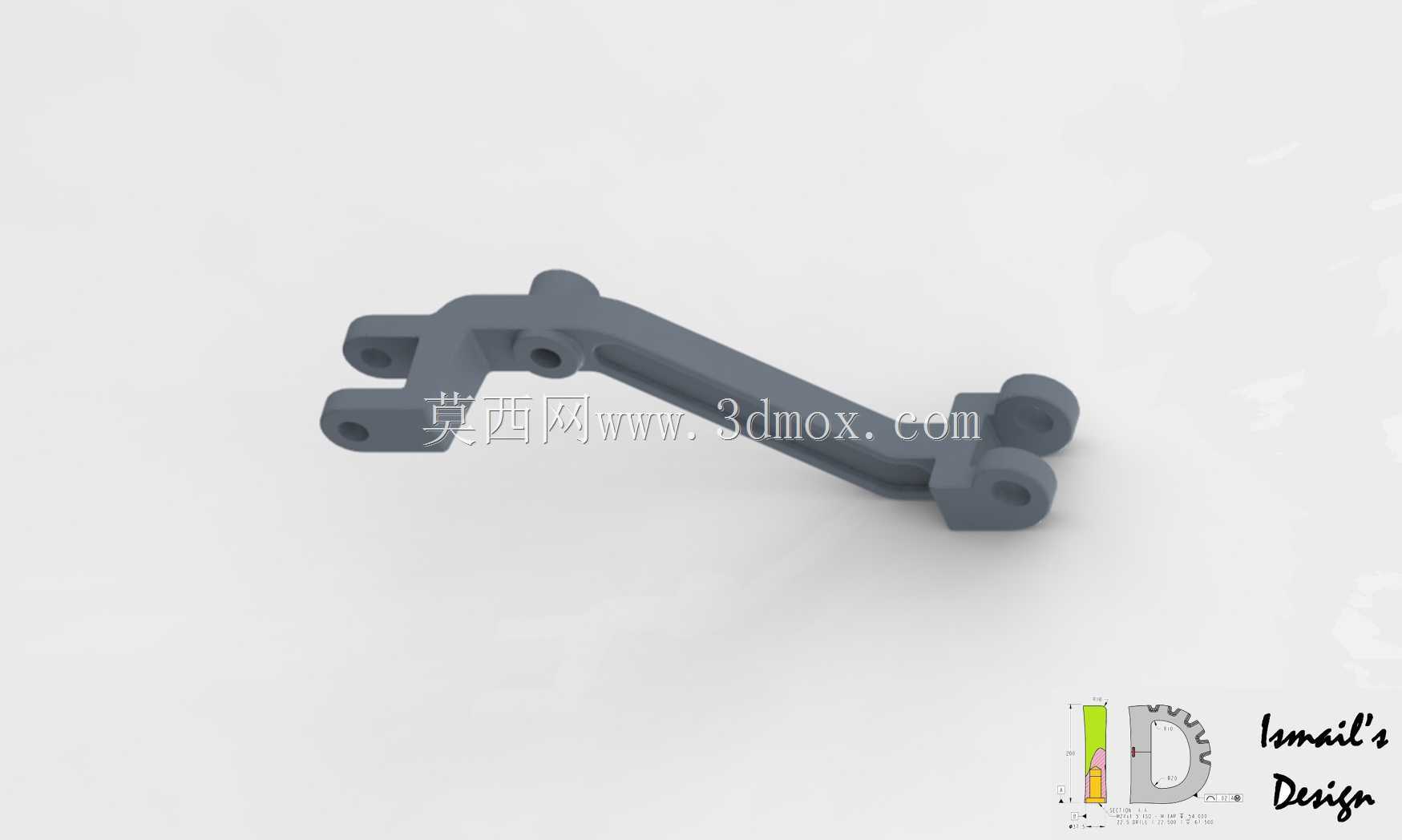

　　从结构功能上看，该构件主体采用变截面弯臂构型，臂身沿受力方向做了厚度渐变设计，靠近动力输入铰接端的截面尺寸更大，能承受牵引启动瞬间的峰值冲击载荷，靠近执行端的臂身适当收窄，在保证结构刚度的前提下控制整体自重，减少动力端的无效负载。臂身两端共设置四处铰接安装位，其中一端的双同轴孔位用于连接牵引动力源的摆轴，孔位内侧预留了衬套安装间隙，可镶嵌自润滑铜套降低铰接转动时的磨损，避免长期往复摆动出现孔位失圆导致的传动间隙过大问题；另一端的两组错位铰接孔分别连接举升负载端与限位拉杆，能在举升过程中通过多连杆的运动约束，让负载端保持相对稳定的运动轨迹，不会出现举升过程中负载侧翻、卡滞的问题。

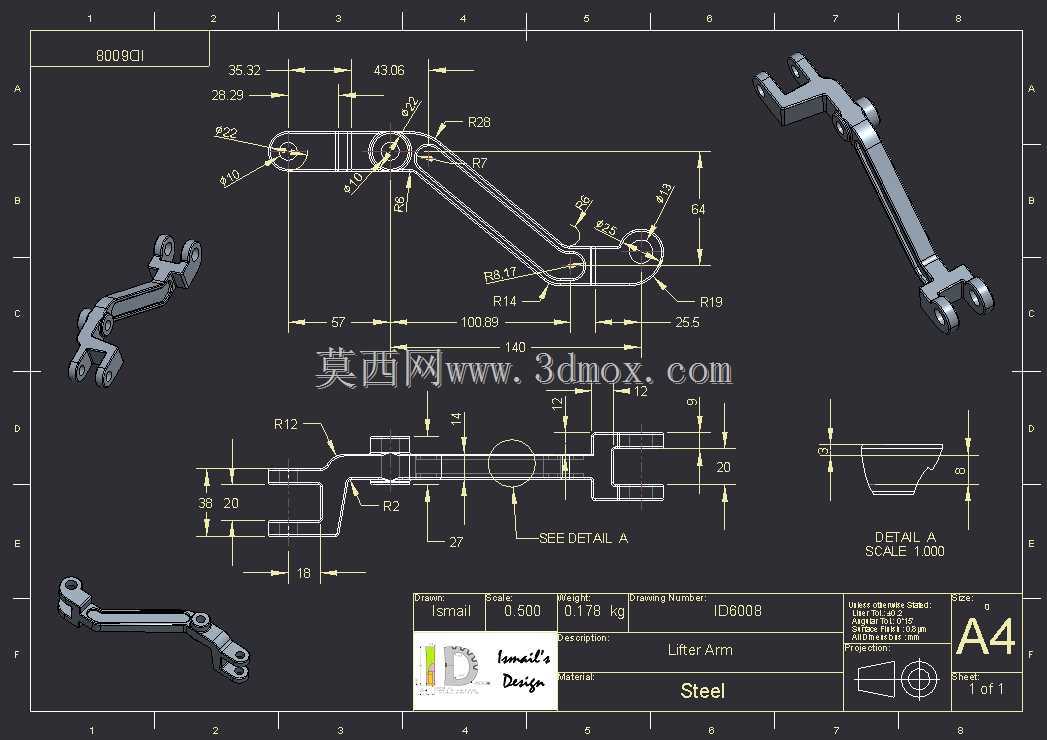

　　设计过程中首先要匹配安装边界的尺寸约束，这类提升臂的安装空间通常被限制在设备侧架的预留空腔内，臂身的弯曲弧度需要提前做运动干涉校核，模拟全行程摆动过程中臂身与周边机架、管线、相邻传动构件的最小安全间隙，预留至少3mm的安全余量，避免加工装配后出现运动剐蹭。铰接孔的中心距是核心设计参数，直接决定了举升行程的大小与动力放大比，孔距偏差需要控制在±0.1mm以内，否则会出现装配后动作卡滞、举升行程达不到设计要求的问题。臂身的过渡圆角全部做了R3以上的圆弧处理，避免直角位置出现应力集中，在长期交变载荷作用下产生疲劳裂纹，针对受力最大的铰接孔周边，做了局部加厚的凸台设计，提升孔位的抗挤压强度，不需要整体增加臂身厚度就能满足受力要求。

　　实际选型应用时，需要先核算作业场景下的最大牵引载荷，结合臂身的力臂比计算铰接点的最大剪切力，匹配对应直径的铰接销轴，同时要考虑作业环境的腐蚀情况，如果是户外农用、工程作业场景，构件表面需要做喷塑或者镀锌处理，避免长期暴露在潮湿、多尘环境中出现锈蚀，影响铰接转动的灵活性。安装时要保证各铰接孔的同轴度误差不超过0.05mm，否则会出现装配后销轴别劲，转动阻力大，加速衬套磨损的问题。这类提升臂相比一体化铸造的升降构件，结构更紧凑，传动效率更高，在中小载荷的举升牵引场景中，能有效简化整体传动结构，减少设备的整体制造成本，同时后期维护更换也更便捷，只需要更换磨损的衬套或者销轴就能恢复传动精度，不需要整体更换臂身构件。

　　在结构建模过程中，需要重点关注臂身的拔模角度与加工工艺适配性，如果采用铸造工艺生产，臂身的壁厚要保持均匀，避免出现壁厚差过大导致的铸造缩孔缺陷，如果采用型材焊接加工，要在焊接位置预留焊接收缩余量，焊接后做去应力处理，避免长期使用过程中出现焊接变形导致的孔位偏移。铰接孔的加工精度要达到H7级公差，保证和衬套的配合紧密度，不会出现衬套在孔内转动的问题。臂身表面的非加工面要做平滑过渡，减少应力集中点，提升构件的疲劳寿命，在满足强度要求的前提下，可在臂身非受力区域做减重槽设计，进一步降低构件自重，提升动力响应速度。
