异形多孔牵引连接安装支座结构

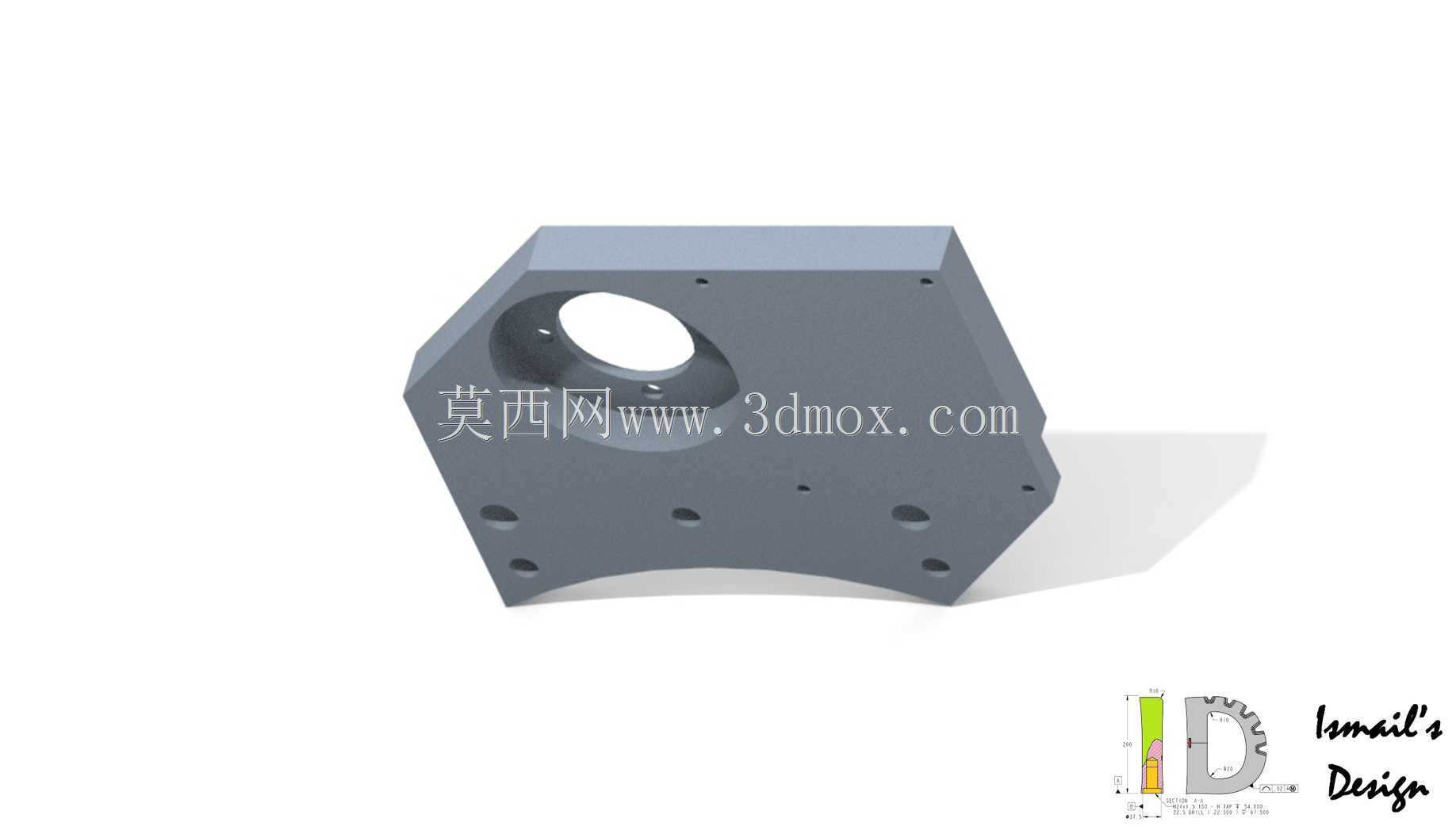

　　该构件属于牵引类设备的核心连接承载部件，主要应用在需要实现动力牵引、部件间刚性连接的工业设备场景中，常见于物料输送牵引机构、小型工装牵引工位、专用设备的动力传递连接端，承担着牵引载荷传递、相邻部件定位安装的核心作用，是整套牵引机构中保障力传递路径稳定、安装对位精度的基础结构件。从结构设计逻辑来看，整个构件采用一体化切削成型的结构思路，主体轮廓为非对称异形板状结构，这种轮廓设计并非随意成型，而是完全适配安装空间的边界限制：在实际安装场景中，该构件的安装位周边存在相邻运动部件的运动包络空间，异形切边的设计刚好避让了周边运动件的运行轨迹，避免设备运行过程中出现结构干涉，同时也在满足承载强度的前提下尽可能削减了非必要的结构重量，

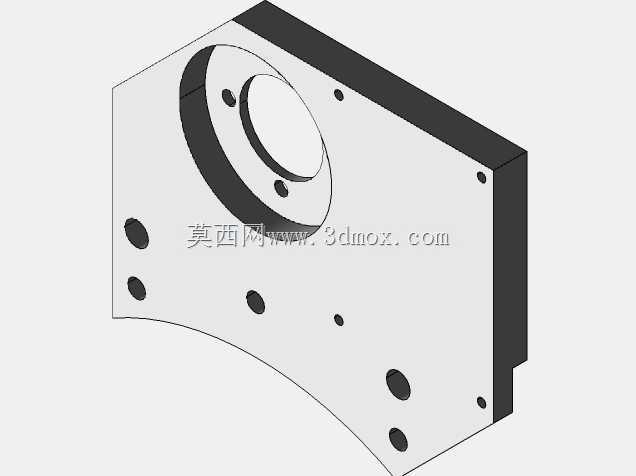

　　降低构件自身的载荷负担。构件上的孔位布局经过了受力路径的优化，中心位置的大直径通孔为牵引轴的穿装位，孔位周边做了局部加厚的凸台结构，这个凸台的作用是提升孔位的接触承载面积，分散牵引轴传递过来的径向载荷，避免孔位边缘在长期交变载荷作用下出现应力开裂、磨损过量的问题；围绕中心孔位分布的多组不同直径的小孔，分为两类功能：一类是螺栓安装孔，用于将整个支座固定在设备的主体安装基面上，孔位的排布沿着牵引载荷的传递方向做了对称分散布局，让每个安装螺栓承受的载荷尽可能均匀，避免单个螺栓受力过载出现断裂失效；另一类小孔是辅助定位销孔，用于安装时的快速对位，保障构件安装后与相邻传动部件的同轴度符合装配公差要求，减少现场安装调试的对位工作量。

　　从安装边界来看，该构件的安装基面为平面结构，与设备安装面完全贴合，安装时不需要额外做适配加工，所有安装孔位的中心距公差控制在机械装配常用的IT7级精度范围内，能够直接适配标准规格的内六角螺栓与圆柱定位销，不需要单独定制非标紧固件。构件的厚度设计结合了实际牵引载荷的计算结果，在最大额定牵引载荷下，构件的最大变形量控制在0.02mm以内，完全满足牵引机构的刚性要求，不会因为构件变形导致牵引轴出现卡滞、偏磨的问题。在实际使用过程中，该构件的受力方向主要沿中心孔的轴向与径向两个维度，设计时针对这两个方向的受力做了应力集中规避：所有孔位的边缘都做了倒角处理，异形轮廓的转角位置都采用了圆角过渡，避免尖角位置出现应力集中导致的疲劳失效，

　　长期承受交变牵引载荷时的结构寿命能够满足工业设备的常规使用周期要求。不同于标准规格的方形安装支座，这种异形结构的支座专门针对紧凑安装空间设计，在空间受限的牵引工位中，不需要额外改造周边设备结构就可以直接安装适配，大幅降低了设备改造、非标设计的工作量。构件的侧面没有多余的凸台、凹槽结构，整体加工工艺性良好，采用常规的数控铣削设备就可以完成全部加工工序，不需要特殊的工装夹具，加工成本控制在合理区间内，适合小批量非标设备的配套使用，也可以作为标准化的牵引连接部件应用在同类型的不同规格设备中，只需要根据实际载荷大小调整对应孔位的直径与构件厚度，就可以快速衍生出适配不同载荷等级的系列化构件。
