带键槽阶梯传动轴结构设计方案

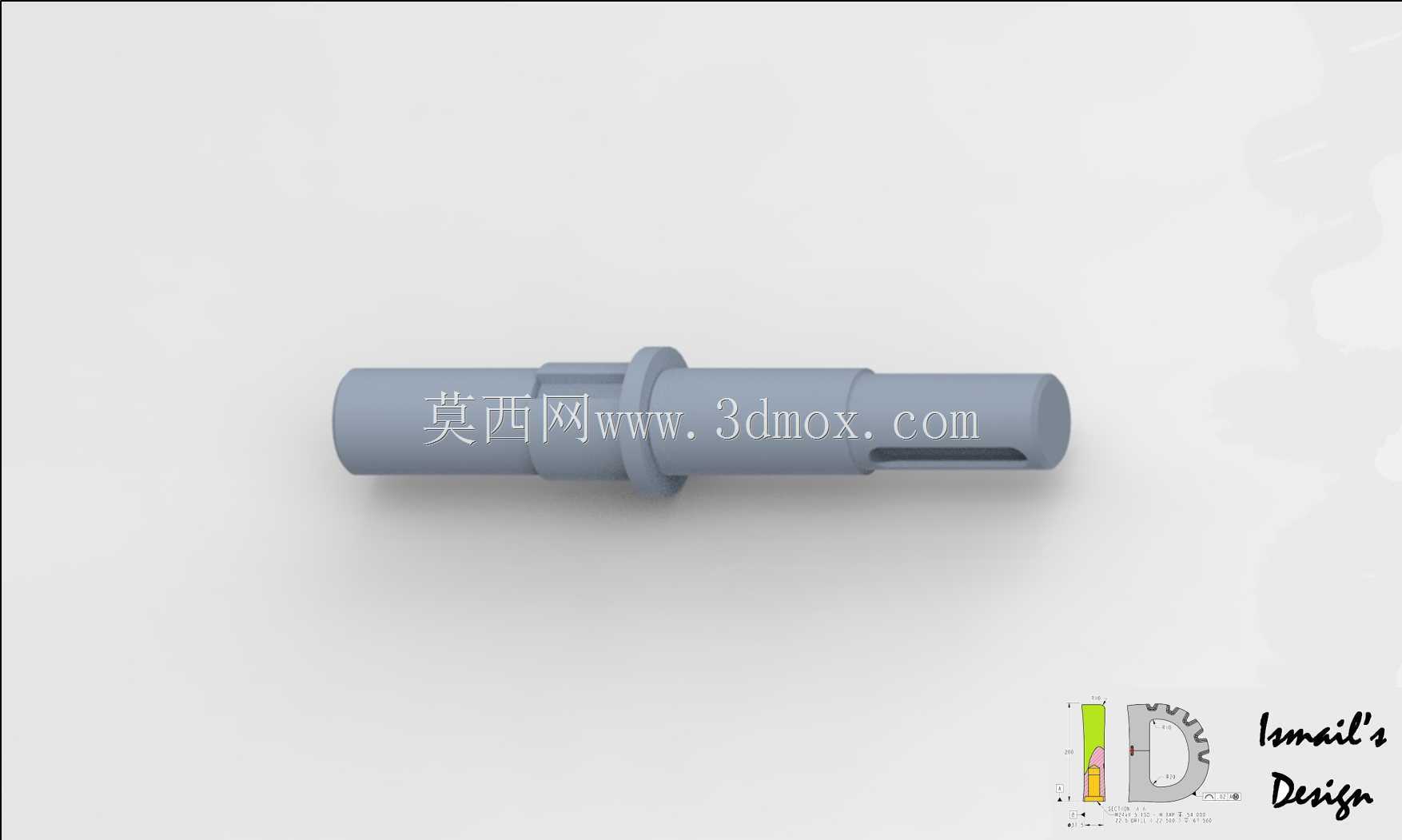

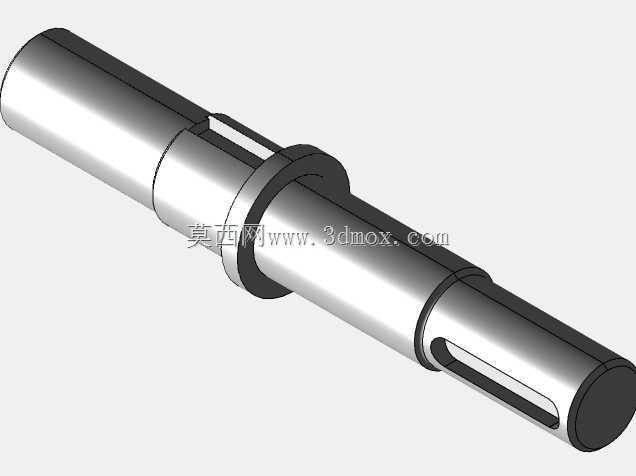

　　这类带键槽的阶梯轴是传动系统里承担扭矩传递的核心基础零件，常见于中小型液压泵站、轻工输送设备、小型机床进给机构的动力传递链路中，作为动力输入与执行部件之间的扭矩传递载体，它的结构合理性直接决定整套传动链路的运行稳定性与服役寿命。从实际应用场景来看，这类轴件通常一端通过键槽连接联轴器对接动力输出端，比如液压马达或者减速电机的输出轴，中间的阶梯轴肩承担轴承内圈的轴向定位作用，另一端的键槽则用来安装传动齿轮、带轮或者执行端的连接套，把动力平稳传递到末端执行机构。

　　在设计思路上，这类阶梯轴的各段轴径差是按照装配逻辑逐级设置的，从装配端开始，最先穿过的是端盖密封位，轴径尺寸匹配密封件的标准内径公差，接下来的轴段是轴承安装位，轴径公差严格按照轴承内圈的配合要求选取，通常采用k6级过渡配合，保证轴承内圈与轴同步转动不会出现跑内圈的故障，中间凸起的轴肩高度要满足轴承内圈的定位要求，同时不能超过轴承内圈的倒角尺寸，避免轴承安装不到位。轴上开设的键槽采用普通平键的标准槽型，键槽的对称度公差控制在0.02mm以内，保证键连接的受力均匀，避免传动过程中出现键侧偏载导致的键剪切失效。

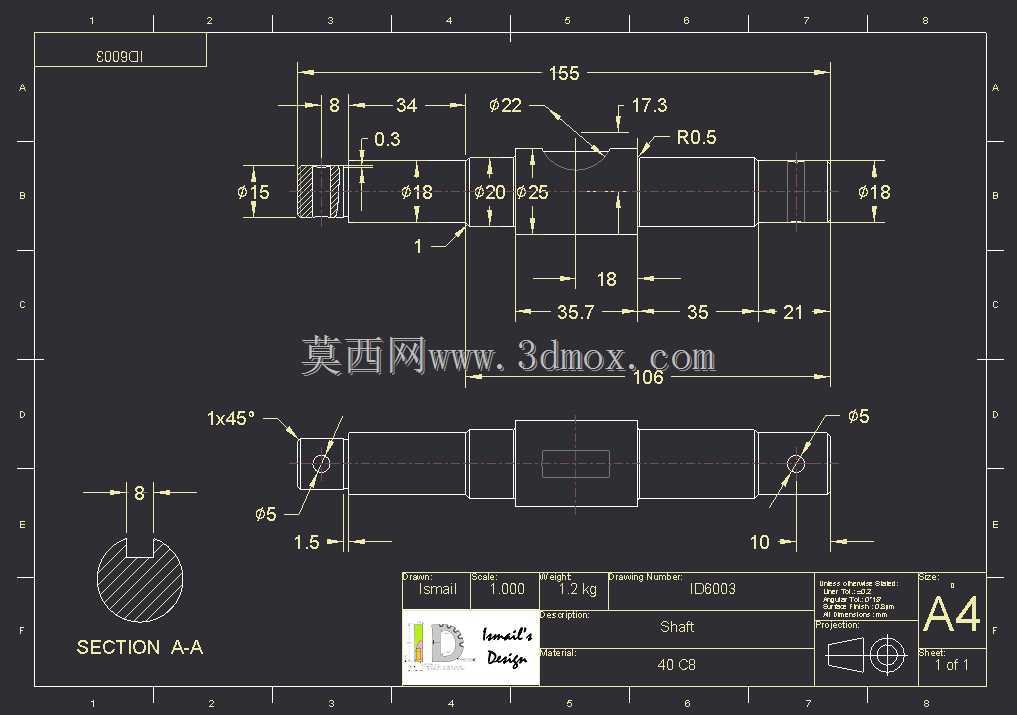

　　从安装边界来看，轴的总长度需要匹配整套传动组件的轴向安装空间，两端的轴端都做了倒角处理，方便装配时顺利穿入轴承、联轴器等配套零件，不会刮伤密封件或者轴承内圈的配合面。轴的各段过渡位置都设置了退刀槽或者圆角过渡，避免热处理或者受力时出现应力集中导致的轴断裂问题，尤其是轴肩位置的圆角半径，需要匹配对应安装零件的倒角尺寸，既保证定位可靠，又能有效降低应力集中系数。

　　在实际功能特性上，这类轴件在运行过程中主要承受扭转载荷，部分应用场景下还会承受一定的弯曲载荷，所以设计时材料通常选用45号钢或者40Cr调质处理，轴的配合表面粗糙度控制在Ra1.6以内，非配合面控制在Ra6.3以内，保证装配精度的同时控制加工成本。键槽的位置设置在距离轴端合适的位置，保证联轴器或者轮毂安装到位后，键的受力段完全处于轮毂的配合长度范围内，不会出现键局部受力的情况。

　　在设备实际运行过程中，这类轴件的同轴度要求是核心精度指标，两端轴承安装位的同轴度公差控制在0.01mm以内，保证轴转动时不会出现偏摆，降低轴承的额外载荷，延长轴承的使用寿命。轴上的密封位表面粗糙度要求更高，通常会做磨削处理，保证旋转密封的唇口不会被轴面刮损，维持密封腔的密封性能，避免润滑油泄漏或者外界粉尘进入轴承腔。

　　从结构细节来看，轴的一端开设的键槽长度匹配常用标准平键的长度规格，不需要额外定制非标准键，方便后期设备维护时的配件更换，轴的另一端没有设置额外的定位结构，依靠轴端挡圈或者锁紧螺母实现轴向锁紧，适配不同安装场景下的轴向固定需求。中间的轴肩除了承担轴承定位作用，还可以作为齿轮或者其他传动件的轴向定位面，保证传动件在轴上的位置准确，不会出现轴向窜动影响传动精度。

　　这类轴件的设计没有多余的复杂结构，所有结构特征都是围绕装配便利性、受力合理性、维护便捷性设置的，没有冗余的加工特征，在满足传动强度和装配精度要求的前提下，尽可能简化加工工序，降低制造成本，适合批量配套应用在各类通用传动设备中，作为标准化的传动零部件使用。
