液压系统带齿安装式连接支架结构

　　该构件属于液压系统回路中的安装连接类支撑件，主要应用在中低压液压动力单元的阀组、执行元件与主机架的衔接位置，常见于小型工程机械的液压操控模块、自动化生产线的液压工装夹具单元、非标液压站的元件集成安装场景中。从实际使用场景来看，这类支架需要同时承担元件定位、载荷传递、安装间隙补偿三个核心作用，区别于普通的平板式安装座，其下部集成的齿状结构并非传动齿，而是用于和配套的调节齿圈啮合，实现安装角度的无级微调，在现场装配时不需要重新加工安装孔，就能调整液压元件的管路朝向，适配不同走管方向的布局需求，避免液压管路出现强行弯折导致的应力集中、密封件早期磨损问题。

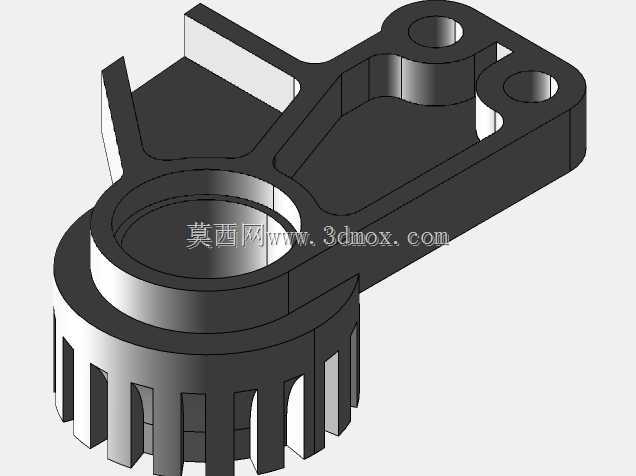

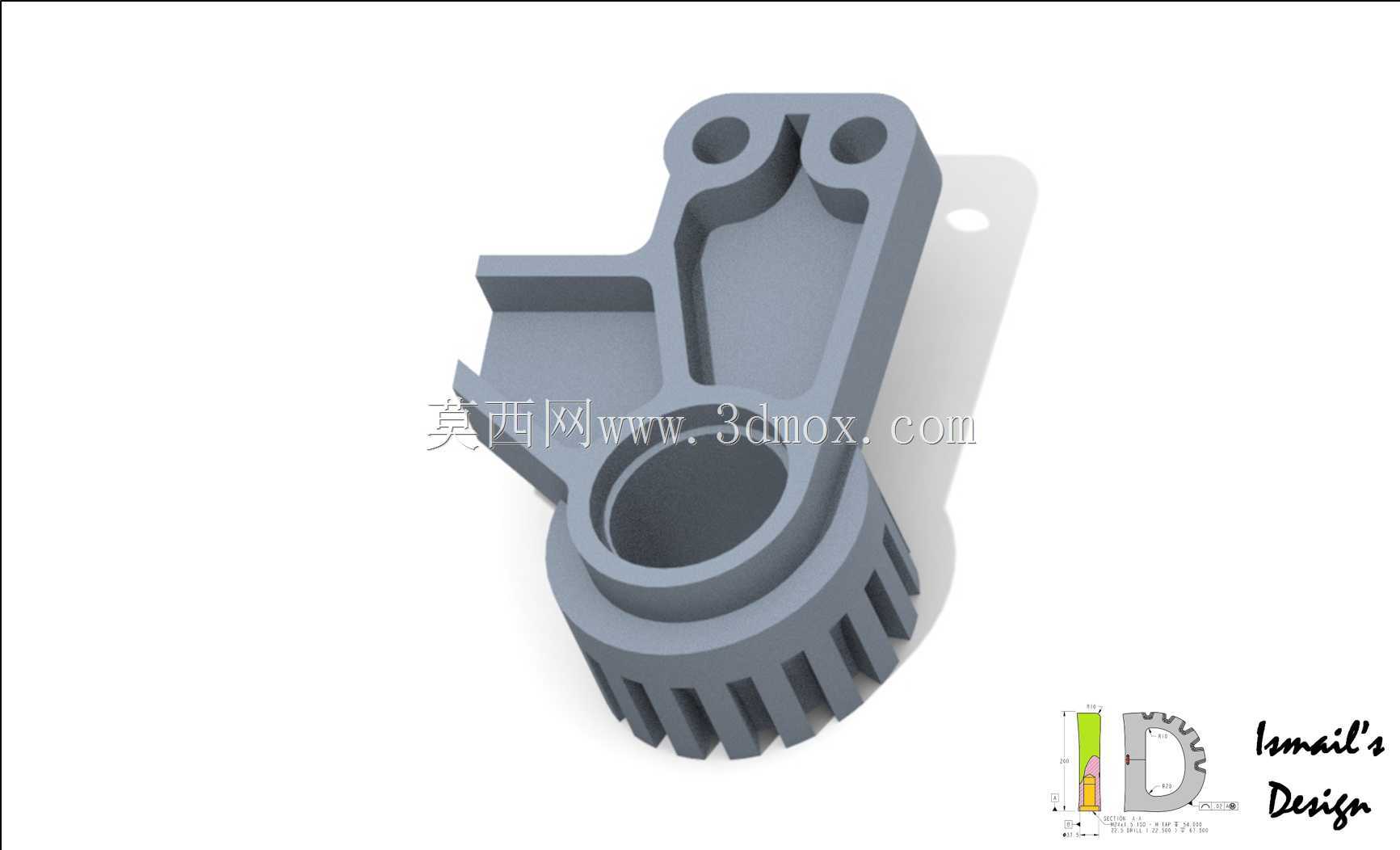

　　从结构功能特性来看，上部两个同轴的光孔是主安装固定孔，用于穿装高强度螺栓将支架整体锁定在主机的安装基面上，孔位周边做了局部加厚的凸台设计，在螺栓预紧时不会因为局部压应力过大导致支架本体出现压溃变形，同时凸台的平面度公差控制在0.1mm以内，保证安装后支架与基面的贴合度，避免长期受振动载荷出现螺栓松动。侧面伸出的悬臂结构是元件承载位，用于固定小型液压阀块或者管式液压阀的安装座，悬臂根部做了大圆弧过渡，没有应力集中的直角棱边，在承受液压元件工作时的脉冲振动载荷时，不会在根部出现疲劳裂纹，悬臂的安装面同样加工有定位沉孔，用于元件安装时的快速定位，不需要现场反复调整位置就能保证元件的同轴度要求。下部的大直径内孔是铰接定位孔，用于和配套的铰接销轴配合，作为支架角度调整的旋转支点，孔内壁预留了润滑脂槽的加工余量，实际生产时可以根据使用工况加工油槽，加注润滑脂降低铰接面的磨损，延长构件的使用寿命，孔下端的外圆周均布的细齿结构，和固定在基面上的齿圈啮合后，只要松开主安装螺栓就能转动支架调整角度，调整到位后拧紧螺栓即可依靠齿面的啮合摩擦力锁定位置，相比传统的腰型孔调节结构，这种齿啮合的锁定方式抗振性能更好，在设备长期运行的振动环境下不会出现角度偏移。

　　在设计思路上，该构件采用了一体化铸造成型后再做关键机加工面的工艺路线，整体材质选用常用的铸钢ZG310-570，兼顾强度与铸造工艺性，非加工面保留铸造拔模斜度，减少加工余量降低生产成本。结构设计时充分考虑了安装边界的限制：整体外轮廓的最大宽度控制在120mm以内，最大高度不超过160mm，不会占用过多的液压站安装空间，在空间紧凑的小型液压单元中也能顺利布置。安装时的操作空间也做了预留，主安装孔的中心距设置为65mm，使用常规的套筒扳手就能完成螺栓的拧紧操作，不需要特殊的加长工具，现场装配的便利性较好。铰接孔的中心到主安装面的距离设置为90mm，保证角度调整时支架的悬臂部分不会和主机基面发生运动干涉，调整角度范围可以覆盖正负15度，能够满足绝大多数现场管路布局的调整需求。

　　从载荷传递路径来看，液压元件工作时产生的径向载荷通过悬臂传递到支架本体，一部分通过主安装螺栓传递到主机基面，另一部分通过下部的铰接销轴传递到基面，双支点的承载方式比单悬臂的支撑结构承载能力提升40%以上，能够承受最大12MPa液压系统工作时的元件反冲载荷，不会出现支架变形导致的元件移位问题。齿状结构的齿形采用了小模数的梯形齿，齿面接触面积大，啮合时的单位面积压应力小，多次调整角度后也不会出现齿面压塌、磨损打滑的问题，保证角度锁定的可靠性。整个构件没有多余的冗余结构，所有结构特征都服务于安装、调节、承载三个核心功能，在满足使用强度的前提下尽可能控制了构件的重量，相比同承载能力的焊接式支架，重量降低了25%左右，同时一体化铸造的结构不存在焊接应力，长期使用不会出现焊接部位开裂的问题，可靠性更高。
