带法兰安装结构的弯角管路连接件

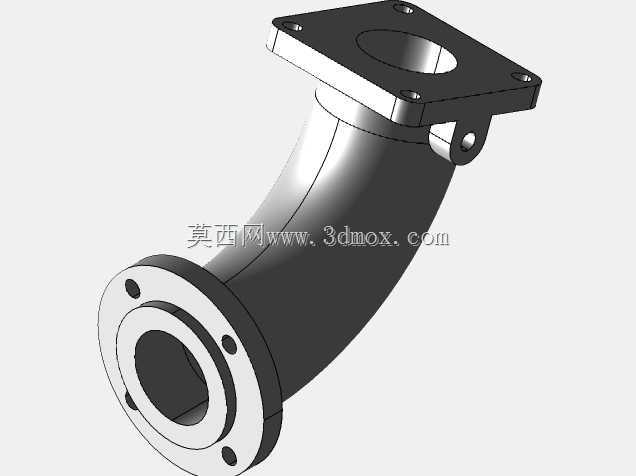

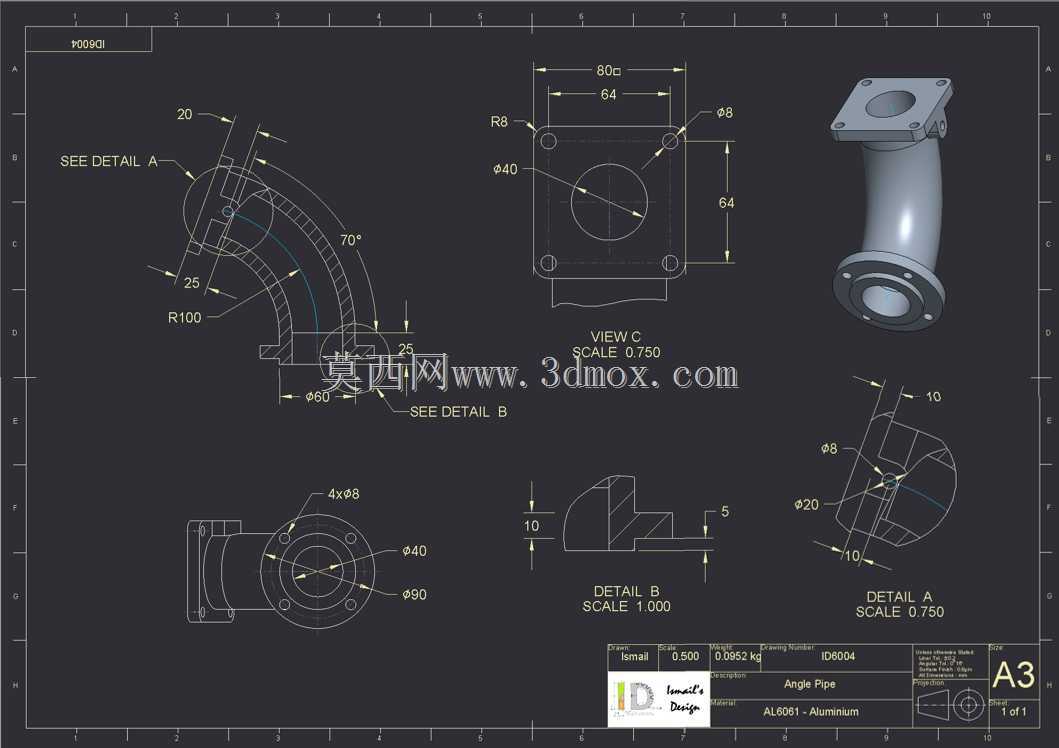

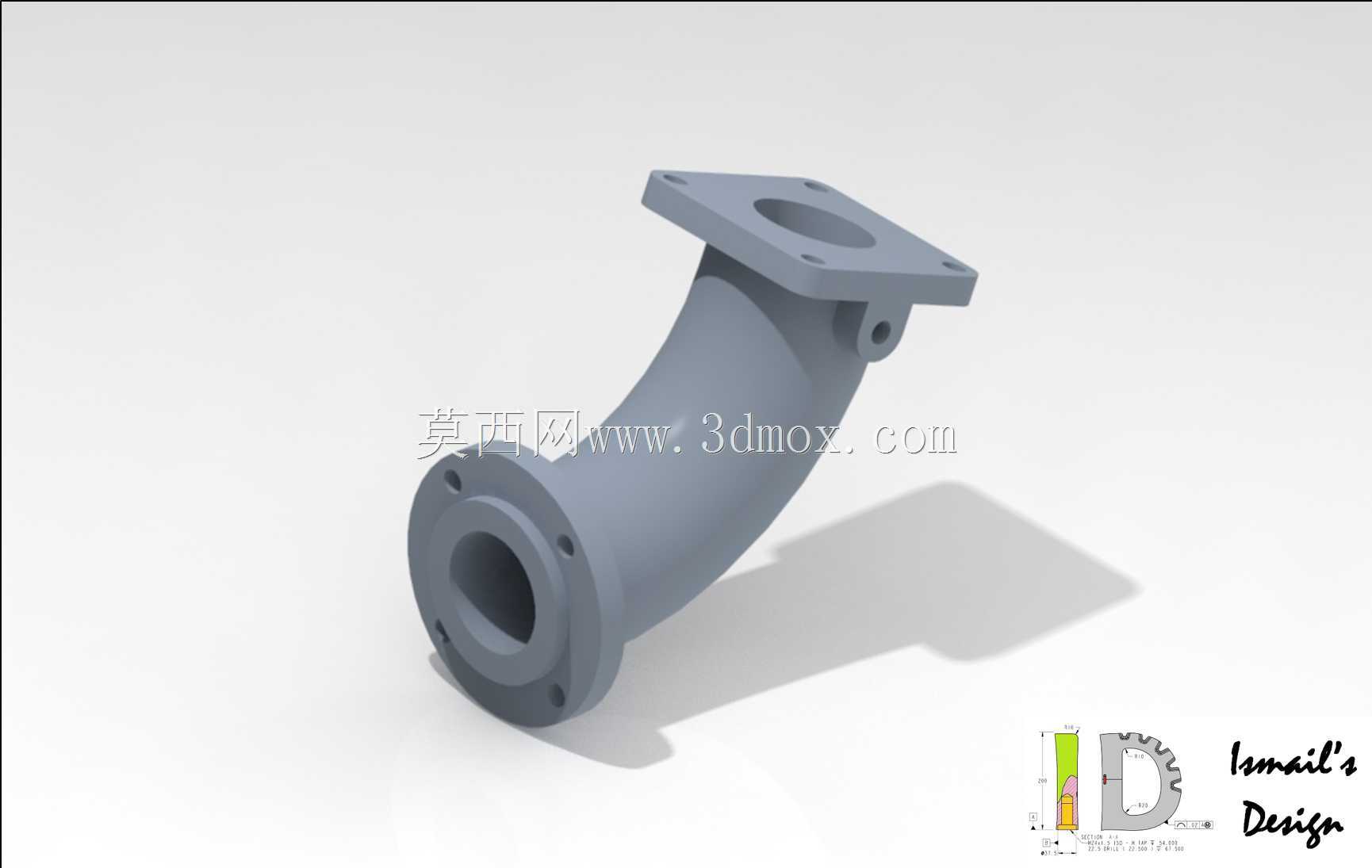

　　在流体输送管路的布设场景中，经常会遇到管路走向需要转向、同时两端连接界面存在安装角度偏差的情况，这类弯角连接件的设计合理性，直接影响管路系统的密封可靠性、流体阻力表现以及现场安装的适配性。这款弯角管路构件采用一体式弯弧流道设计，两端分别设置了不同形式的安装接口：一端为带均匀螺栓孔的圆形法兰结构，可通过螺栓紧固与对应法兰端面实现刚性密封连接，适配中低压工况下的管路对接需求，法兰端面的密封面预留了足够的平面度加工余量，能够适配橡胶垫片、金属缠绕垫片等多种密封件形式，满足不同流体介质、不同压力等级的密封要求；另一端为方形法兰安装座，安装座上预留了四个对称分布的安装孔，可直接固定在设备壁面、阀块端面或者集成安装板上，

　　这种方形安装座的设计相比圆形法兰，在受限安装空间内的定位更便捷，抗扭转能力更强，能够避免管路在受流体冲击、设备振动时出现接口松动的问题。从流道设计来看，弯弧段采用了大曲率半径的平滑过渡结构，没有出现直角弯折的流道突变，能够有效降低流体在转向位置的局部阻力损失，减少湍流、气蚀的发生概率，对于液压系统、低压给排水系统、通风管路系统都有较好的适配性，尤其是在液压系统中，平滑的流道过渡能够减少压力损失，降低系统能耗，同时避免高速油液在弯折位置对管壁的长期冲蚀，延长构件的使用寿命。在安装边界的设计上，这款构件的整体外轮廓做了充分的避位考量，弯管段的外壁与两端安装面之间预留了足够的螺栓操作空间，现场安装时不需要额外加工特殊工装，

　　使用常规的套筒扳手、内六角扳手即可完成两端的螺栓紧固作业；方形安装座的侧边还预留了一个小型定位销孔，安装时可以先通过定位销实现构件的快速对位，再拧紧固定螺栓，能够有效降低现场安装的对位难度，避免螺栓孔错位导致的密封面压合不严问题。从结构强度角度考量，弯管段的壁厚采用了等强度设计，在流道转弯的外侧位置适当增加了壁厚，抵消流体转向时对外侧壁的额外冲击载荷，同时在两端法兰与弯管本体的连接位置设置了过渡圆角，减少应力集中现象，即使在管路存在一定安装偏差、受额外附加弯矩的情况下，也不容易在连接根部出现开裂失效的问题。这类弯角连接件广泛应用于工业设备的液压站管路布设、工程机械的流体管路连接、生产车间的压缩空气管网改造、

　　小型水处理设备的管路集成等场景，相比采用标准弯头加直管段拼接的管路结构，一体式的弯角构件减少了密封接口的数量，从根源上降低了管路泄漏的风险点，同时整体结构更紧凑，能够在狭小的设备安装空间内完成管路转向连接，不需要额外预留拼接段的安装空间，对于设备的紧凑化设计有很大帮助。在实际选型应用中，需要注意两端法兰的安装孔位尺寸、流道通径要与对接管路完全匹配，安装时密封件的放置要保证居中，螺栓紧固要采用对角分次拧紧的方式，避免法兰面受力不均导致的密封失效；如果应用在有振动的设备场景中，可以在法兰连接面之间增加减震密封垫片，同时在弯管中段适当位置增加管夹固定，进一步降低管路振动对接口密封性能的影响。
