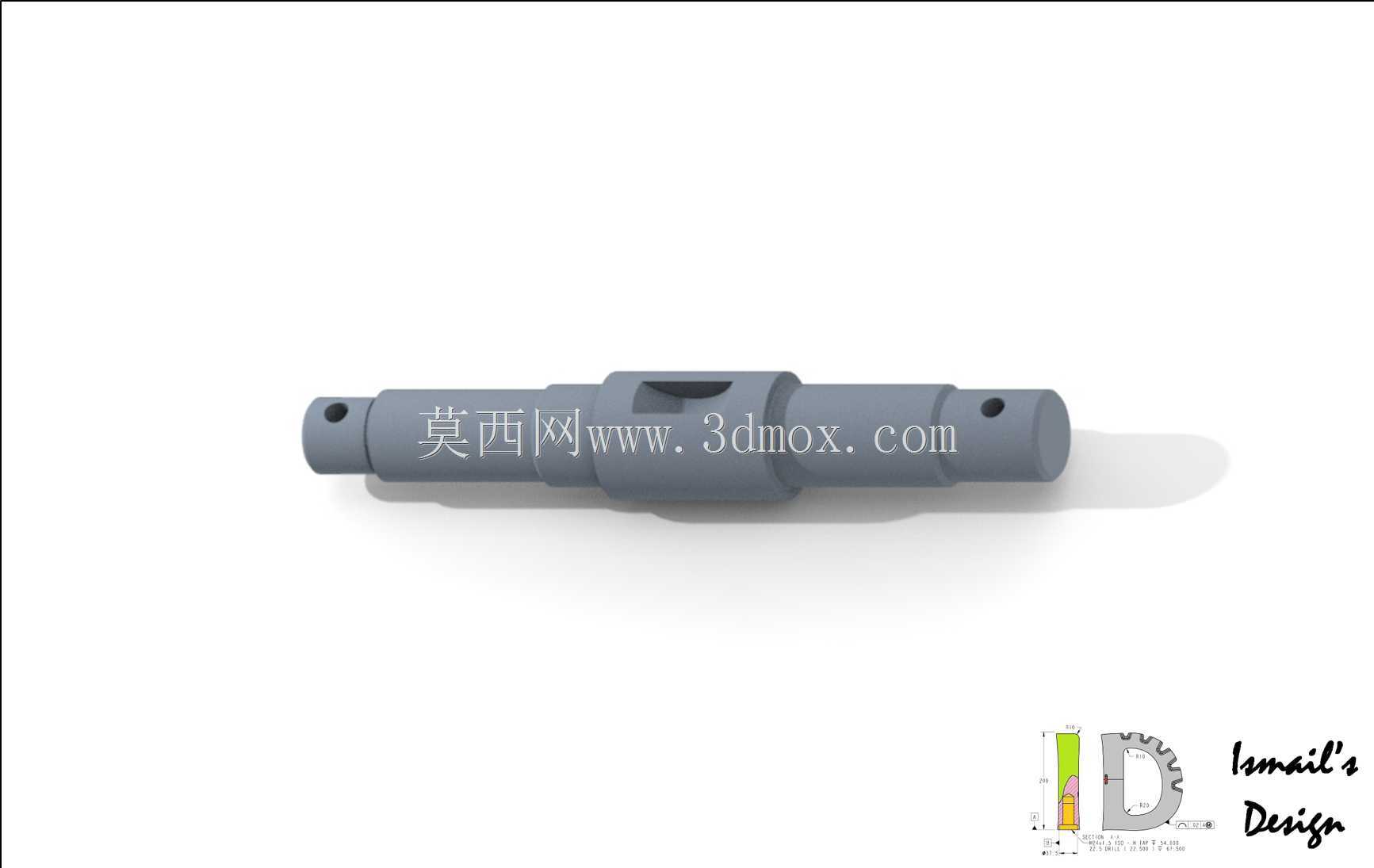

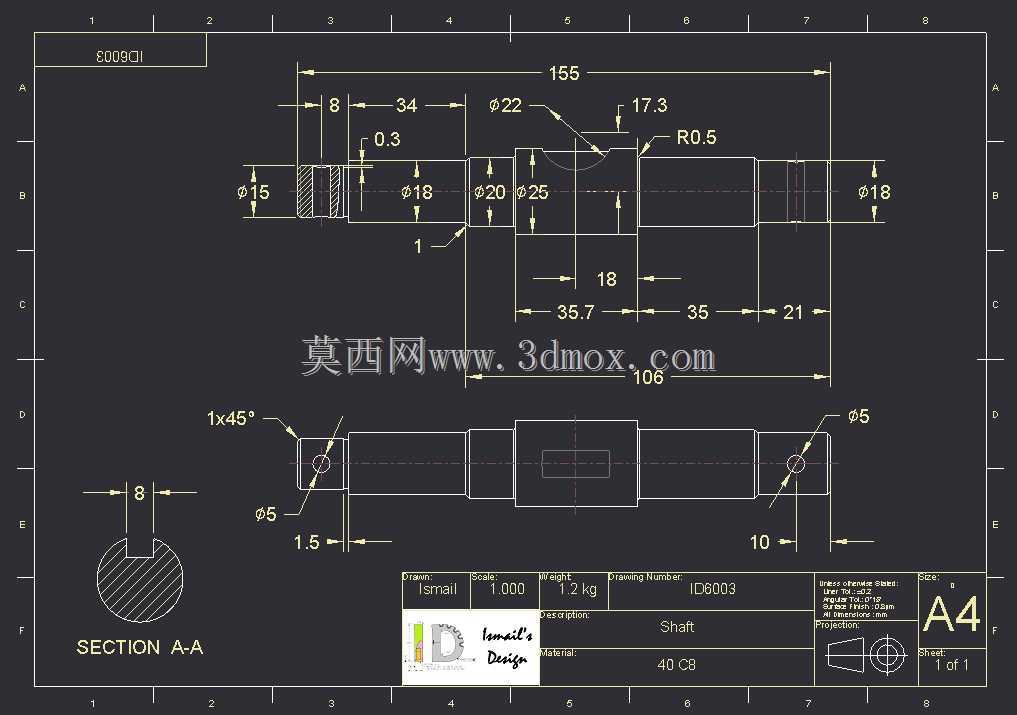

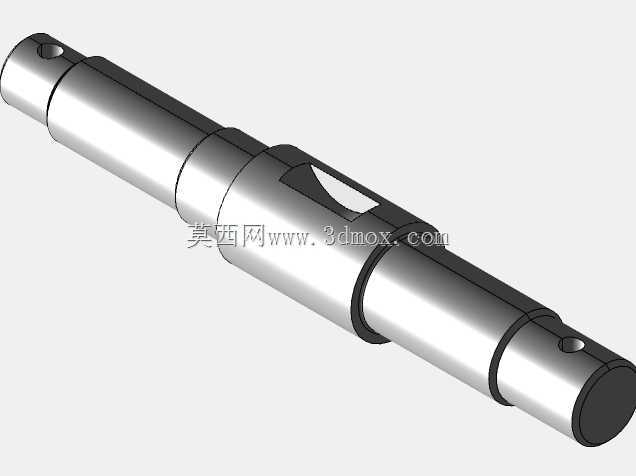

这类阶梯轴结构在常规动力传递场景中应用极广,从常规的轻工输送设备到中小型机床的进给传动链,再到液压泵站的动力输出端,都能见到同结构轴件的身影。轴件本身作为传动链路里的核心承力部件,需要同时承担扭矩传递、径向载荷支撑、配套零件定位的多重作用,设计阶段需要先匹配整套传动系统的载荷边界,再反推各轴段的直径、长度参数,避免出现应力集中或者安装干涉的问题。从结构上看,该轴采用多阶梯变径设计,不同直径的轴段分别对应不同的配套零件安装位:直径最大的中间轴段一般用来安装传动轮或者联轴器,两侧直径稍小的轴段用来装配滚动轴承,最外侧的细轴段则预留了锁紧件的安装空间,轴端的径向通孔是为了穿装开口销或者锁紧螺钉,防止轴上配套零件在运转过程中出现轴向窜动。
中间轴段上加工的键槽结构,是用来装配平键实现周向固定,确保轴和安装在其上的齿轮、带轮或者联轴器之间不会出现相对转动,保证扭矩传递的稳定性。设计这类轴件的时候,首先要确定轴的支撑跨距,也就是两个轴承安装位之间的距离,这个参数直接影响轴的刚性,如果跨距过大,轴在承受径向载荷的时候会出现过大的挠曲变形,轻则导致轴承偏磨、传动噪音增大,重则会出现轴件疲劳断裂的问题;如果跨距过小,则会导致轴承安装空间不足,后续装配维护的操作空间受限。各轴段的过渡位置都设计了圆角过渡,避免直角台阶带来的应力集中问题,这一点在承受交变载荷的传动场景里尤为重要,很多轴件的早期疲劳失效,都是因为过渡圆角加工不到位,在交变应力的长期作用下从台阶位置萌生裂纹。
轴的两端中心位置一般会预留中心孔,作为车削、磨削加工的定位基准,保证各轴段的同轴度公差,确保轴件高速运转时的动平衡性能,避免出现异常振动。从安装边界来看,这类轴件的总长度需要匹配传动箱的内部安装空间,轴承安装位的直径要和选定的轴承内孔尺寸过盈配合,传动件安装位的长度要略小于配套传动件的轮毂宽度,保证锁紧件能够将传动件牢牢压在轴肩上,不会出现轴向窜动。轴上键槽的宽度、深度要匹配选定的平键尺寸,键槽的长度要覆盖传动件轮毂的有效接触长度,保证键的承压面积足够,避免平键被挤压剪断。在实际应用场景中,这类轴件的材质一般选用45号钢或者40Cr调质处理,根据传递扭矩的大小调整表面硬度,如果是用于高速重载的场景,
还会对轴承安装位和传动件安装位进行高频淬火处理,提升表面耐磨性,延长轴件的使用寿命。设计过程中还要考虑密封件的安装空间,在轴承外侧的轴段预留密封沟槽位置,防止传动箱内的润滑油泄漏,同时阻挡外部的粉尘、杂质进入轴承内部,影响轴承的运转寿命。很多刚入行的设计人员在做这类轴件设计的时候,容易忽略轴肩的高度参数,要么轴肩高度过高导致轴承拆卸困难,要么轴肩高度过低无法实现零件的轴向定位,合理的轴肩高度一般要比配套零件的内圈倒角高度高出0.5到1毫米,既能够保证定位可靠,又不会给后续的拆卸维护造成障碍。另外轴端的锁紧螺纹直径要小于相邻轴承安装位的直径,这样装配的时候可以直接把轴承从轴端套入,不需要额外的工装引导,提升装配效率。这类轴件的三维建模过程中,需要重点关注各轴段的同轴度约束、键槽的对称度约束、过渡圆角的尺寸一致性,避免后续出工程图的时候出现公差标注矛盾,或者导入加工编程软件的时候出现几何特征错误。建模完成后还可以通过仿真模块简单校核轴的扭转变形和弯曲变形量,确认在额定载荷下的变形量在允许范围内,确保设计的轴件能够满足长期稳定运转的要求。
