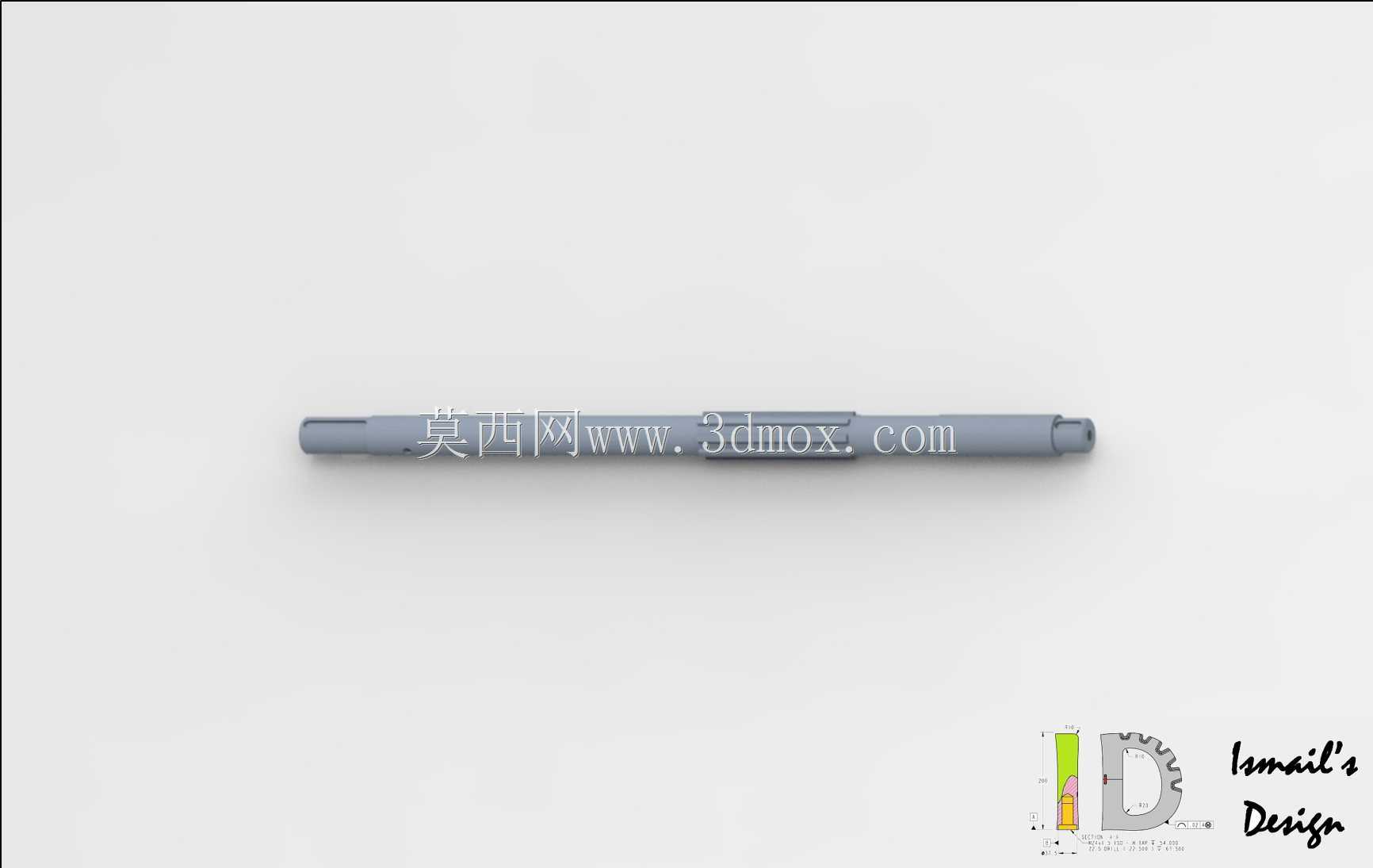

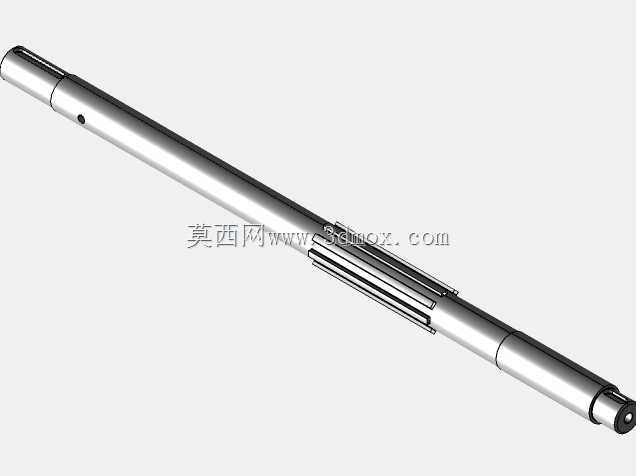

传动用精密牵引机器轴结构设计

项目分类:通用机械零部件 发布时间:2021-11-27 ID:418998
  • 传动用精密牵引机器轴结构设计
  • 传动用精密牵引机器轴结构设计
  • 传动用精密牵引机器轴结构设计

  在各类需要直线牵引、旋转扭矩传递的工业传动场景中,牵引轴作为核心传力构件,其结构合理性直接决定整套传动链路的运行稳定性与负载耐受能力。这类轴件常应用于轻工输送设备、小型牵引机构、精密传动模组当中,既承担旋转状态下的扭矩输出,也可配合轴端连接构件完成直线方向的牵引力传递,适配中等负载、连续运行的工况需求。从结构设计逻辑来看,该轴采用等直径光轴为主体基础,轴身设置多组环形定位槽与台阶限位结构,无需额外加装定位套即可完成轴承、传动轮、连接套的轴向定位,减少装配环节的零件数量,降低累计装配误差。轴身表面做均匀的粗糙度控制,配合轴承安装位的公差匹配,可保证旋转过程中的径向跳动量控制在传动精度允许范围内,避免运行过程中出现偏磨、异响等问题。

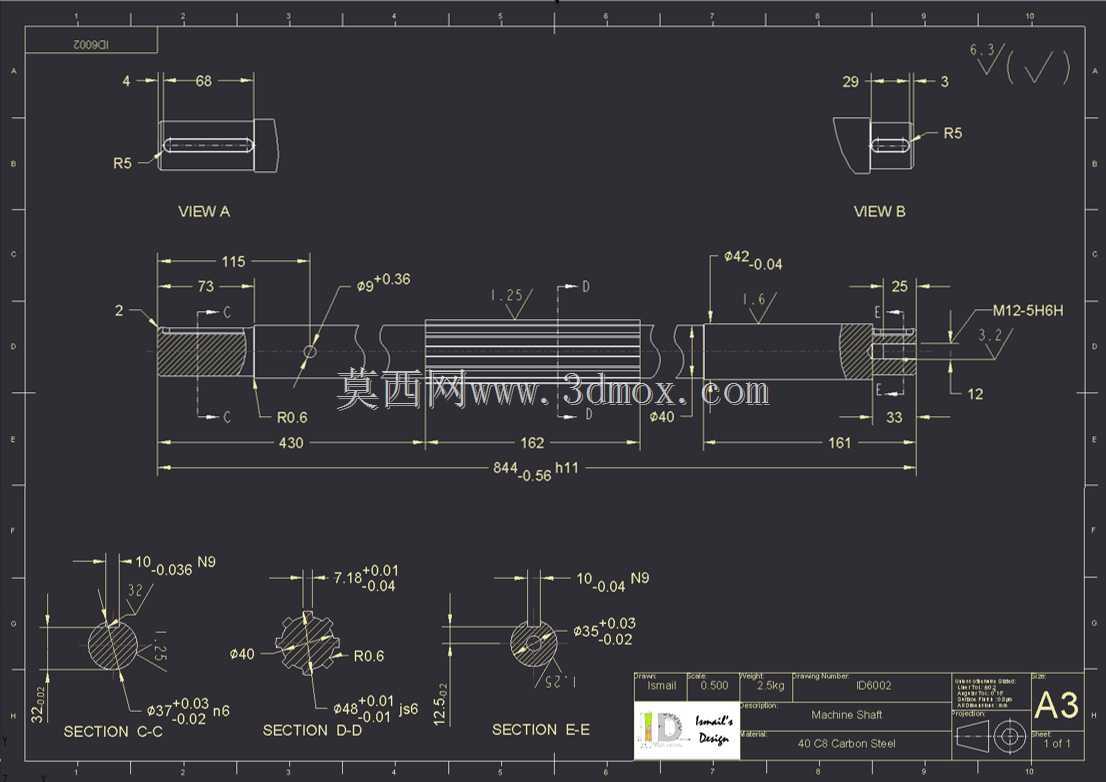

  轴的两端设置适配的连接结构,一端可对接动力输入侧的联轴器或带轮,另一端可连接牵引执行端的连接件,两端的同轴度在建模阶段就做了严格的基准统一,以两中心孔为定位基准完成各段轴径的特征构建,保证装配后动力传递的同轴度要求,减少额外的偏载力矩对轴身及配套轴承的损耗。从安装边界来看,轴的各段直径差控制在合理范围内,既满足定位台阶的受力要求,也避免轴径突变带来的应力集中问题,所有台阶过渡处均设置微小圆角过渡,降低长期交变载荷下的疲劳断裂风险。轴身的环形槽宽度与深度经过受力校核,适配标准卡簧的安装尺寸,可快速实现轴向零件的锁紧固定,装配时无需额外加工适配结构,提升现场装配效率。在实际应用场景中,这类牵引轴可适配不同的安装跨距,

  根据配套设备的轴承座间距调整轴的有效支撑长度,建模时保留了各特征的参数化关联,可根据实际负载需求快速调整轴径、槽位位置、端部连接尺寸,无需重新构建整体模型框架。针对牵引工况下的受力特点,轴的受力段做了针对性的刚度强化,在牵引力传递的核心受力段适当提升轴径尺寸,抵消牵引负载带来的弯曲变形,保证运行过程中轴的挠度在允许范围内,避免因轴变形导致的传动卡滞、密封件磨损等问题。建模过程中对轴的各配合面均做了公差标注的预留,轴承位采用基孔制配合公差,传动件安装位采用过渡配合公差,非配合面做自由公差处理,既保证装配精度,也降低不必要的加工成本。轴的整体外形做了轻量化的结构优化,在满足刚度、强度要求的前提下尽可能减小轴的整体重量,

  降低动力输入侧的空载损耗,提升传动效率。在装配适配性上,该轴可适配标准深沟球轴承、滚针轴承等多种常用支撑件,也可配合直线轴承完成直线往复牵引动作,适配不同设备的传动结构需求。针对长期运行的磨损问题,轴的配合面可根据使用场景选择表面淬火、镀硬铬等表面处理方式,模型预留了表面处理层的尺寸余量,方便设计人员根据实际工况调整工艺参数。从结构细节来看,轴端未设置尖锐边角,所有端部均做倒角处理,既方便装配时的零件导入,也避免安装过程中划伤操作人员或损坏配套密封件。轴身未设置多余的工艺结构,所有特征均服务于定位、传力、装配的实际需求,没有冗余设计带来的加工难度提升。在设备维护层面,该轴的结构简单,拆卸时仅需移除两端的卡簧与连接件即可将轴从支撑座中抽出,无需拆解周边大量配套构件,降低后期维护更换的时间成本。针对不同的牵引负载需求,设计人员可在现有模型基础上快速调整轴的材质参数,中等负载场景可选用45号钢调质处理,高负载场景可更换为40Cr合金钢做调质加表面淬火,模型的结构特征无需大幅修改即可适配不同材质的强度校核要求。
