内燃机连杆结构模态特性分析模型

　　往复式动力机械的传动链路里，连杆是承接活塞往复运动与曲轴旋转运动的核心受力构件，其动态特性直接决定整机运行的可靠性、NVH表现与服役寿命，在车用内燃机、通用小型汽油机、往复式压缩机、柱塞泵等设备中都有广泛应用，不同工况下的载荷传递路径、振动响应特性是结构设计阶段必须校核的核心内容。

　　从实际工况来看，连杆工作过程中需要承受活塞传递的爆发压力往复冲击、曲轴旋转带来的交变惯性力，以及不同转速区间的简谐振动激励，一旦自身固有频率与整机激励频率重合，就会引发共振，轻则导致连杆螺栓松动、轴瓦异常磨损，重则出现杆身断裂、整机损毁的严重故障，因此在设计阶段通过模态分析获取各阶固有频率与对应振型，是规避共振风险、优化结构刚度的必要环节。

　　本次分析的连杆结构，整体采用长杆身配合大小端孔的经典布局，大端为剖分式结构用于连接曲轴曲柄销，端面上预留的多个螺栓孔用于实现连杆盖与杆身的刚性连接，安装时需要严格控制螺栓预紧力，保证结合面在交变载荷下不出现分离错位；小端为整体式环形结构，用于安装活塞销，内部预留衬套安装位，工作过程中通过衬套缓冲活塞销的冲击载荷，降低孔壁磨损速率。杆身采用变截面工字型结构，在保证整体抗弯、抗扭刚度的前提下尽可能降低结构质量，减少往复运动惯性力，截面尺寸从大端向小端平滑过渡，避免截面突变带来的应力集中问题。

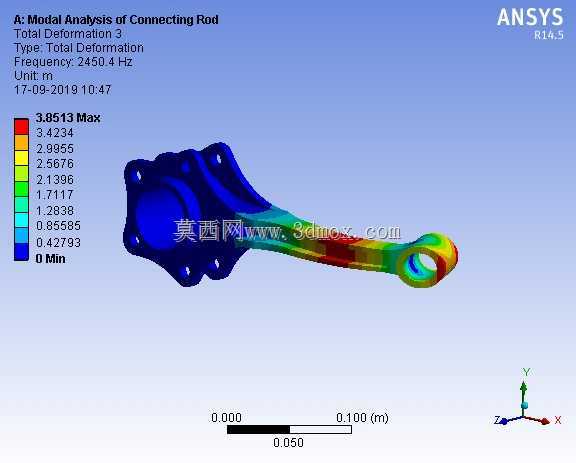

　　模态分析过程中，首先按照实际安装约束条件对模型进行边界设置，大端孔模拟曲轴装配状态施加径向约束，小端孔模拟活塞销连接状态施加对应自由度约束，保证仿真边界与实际装配状态一致，避免因约束设置偏差导致的计算结果失真。从获取的三阶振型结果来看，最大变形出现在小端孔边缘位置，变形量沿杆身向大端逐步递减，对应固有频率处于2450Hz区间，该频率区间已经远高于常规内燃机怠速与常用转速对应的激励频率，能够有效规避常用工况下的共振风险。

　　从安装边界来看，大端连接孔的中心距、孔位公差、端面平面度都有严格的设计要求，中心距偏差会直接影响发动机压缩比，孔位公差超差会导致螺栓装配时出现附加应力，端面平面度不足会导致结合面密封失效、润滑油泄漏。小端孔的内径尺寸、圆柱度公差直接影响活塞销的配合间隙，间隙过大会导致工作过程中出现冲击异响，间隙过小会导致润滑不足出现烧蚀卡滞。杆身的轮廓尺寸需要与曲轴箱内部运动空间匹配，避免活塞往复运动过程中杆身与缸体、曲轴平衡块出现运动干涉。

　　在结构优化层面，通过模态分析得到的振型分布，可以针对性调整杆身截面参数、大端加强筋布局、小端过渡圆角尺寸，在不增加整体质量的前提下提升低阶固有频率，同时对应力集中区域进行圆角优化，降低交变载荷下的疲劳失效风险。对于高转速动力设备用连杆，还需要结合模态分析结果进行阻尼匹配设计，进一步抑制振动响应幅值，提升整机运行平稳性。

　　实际工程应用中，连杆的模态分析结果不仅要单独校核构件本身的固有特性，还需要将其带入曲轴连杆活塞整体装配体中进行系统级模态校核，考虑装配结合面刚度、轴瓦油膜刚度、螺栓连接刚度对整体动态特性的影响，保证整个传动系统的各阶固有频率都能避开常用工况的激励频率区间，从设计源头消除共振隐患。
