编钟管结构模态特性仿真分析模型

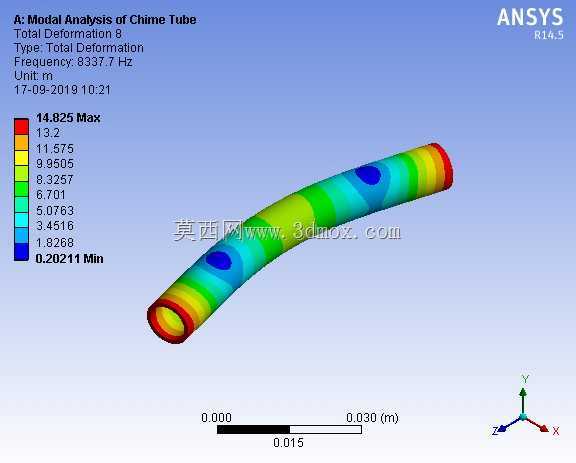

　　在民族打击乐器编钟的配套发声构件设计中，编钟管作为决定音色稳定性与发声持久性的核心部件，其结构动力学特性直接影响整套乐器的声学表现，过往很多手工调校的编钟管容易在高频敲击下出现谐振偏移、局部应力集中导致的管壁疲劳，甚至长期使用后出现音准漂移的问题，因此在结构定型阶段开展模态仿真分析，是替代大量实物打样测试、缩短调校周期的关键环节。这个仿真模型围绕编钟管的实际安装工况展开，建模阶段完全还原了编钟管的薄壁管状结构特征，管身整体为等壁厚圆弧过渡形态，两端的边界约束完全匹配实际装配时的支撑形式，避免了仿真约束与实际工况脱节导致的计算结果失真。从仿真输出的形变云图可以看到，第八阶固有频率下的管身总形变分布呈现明显的节段特征，

　　最大形变集中在管身两端的自由区域，管身中部存在两个明显的低形变节点，这一结果和实际敲击测试中观测到的管身振动驻波分布完全吻合，能够为管壁厚度的局部优化、支撑点位置的选定提供直接的数据支撑。在实际工程应用中，这类模态分析结果首先用于规避编钟管的工作激励频率区间，编钟演奏时的敲击激励频率覆盖范围较宽，如果管身某阶固有频率落入常用演奏的激励频段内，就会在对应音高敲击时产生异常谐振，出现杂音、延音异常的问题，通过模态计算得到各阶固有频率与振型后，设计人员可以针对性调整管身的壁厚分布、局部配重位置，让各阶固有频率避开常用演奏频段，保证发声的纯净度。其次，振型云图中标注的最大形变位置，也是管身长期受迫振动下最容易出现疲劳损伤的区域，

　　在结构优化时可以对这些区域做局部的壁厚补强或者应力释放结构设计，避免长期敲击后出现管壁开裂、形变导致的音准失效。建模过程中对管身的尺寸边界做了严格控制，整体长度控制在30mm区间段内，单位尺度完全匹配实际微缩编钟构件的尺寸参数，网格划分采用了六面体结构化网格，在管壁厚度方向布置了足够的网格层数，保证薄壁结构的形变计算精度，避免出现剪切自锁导致的计算结果偏差。边界条件设置上，完全复刻了编钟管实际安装时的支撑约束形式，没有采用过度刚性的固定约束，而是还原了支撑件的弹性接触特性，让计算得到的固有频率更贴近实际装配状态下的数值。从振型分布来看，该阶振型下管身的形变为弯曲振动形态，形变从两端向中部节点逐步递减，

　　云图左侧的色标清晰标注了从最小0.20211m到最大14.825m的形变梯度，能够直观看到不同位置的振动响应幅值，这一数据除了用于声学性能调校，还能为后续的疲劳寿命计算提供载荷输入依据。很多同类构件的设计容易忽略高阶振型对发声的影响，实际上编钟敲击后的高频泛音成分很大程度上由高阶振型决定，高阶振型的节点位置、形变幅值直接决定了泛音的丰富度与衰减特性，通过逐阶的模态计算，可以在设计阶段就对泛音结构做针对性调整，让编钟管的发声更符合传统音色要求，不需要反复做实物打磨调校。此外，该仿真模型的建模逻辑同样适用于其他管状声学构件的动力学分析，只需要调整对应尺寸参数、材料属性与边界条件，就可以快速完成不同规格管状发声件的模态计算，大幅降低同类产品的研发测试成本。在实际生产环节，这类仿真得到的形变分布结果还能指导加工工艺的参数选定，比如对于形变集中的区域，在车削加工时要控制装夹力，避免装夹导致的管壁形变影响最终的结构动力学特性，在表面处理环节也要保证这些区域的涂层厚度均匀，避免附加质量改变局部的振动特性。整个分析过程没有对管身结构做过度简化，保留了所有影响振动特性的结构细节，保证计算结果能够直接指导实际的结构优化与调校工作，避免仿真与实物测试出现过大偏差。
