简支梁结构模态特性仿真分析模型

　　在工程结构设计领域，梁类构件是应用最为广泛的基础承载单元，从厂房的承重横梁、桥梁的主梁结构到设备的支撑机架，简支梁的力学特性直接决定整套结构的运行稳定性与服役寿命。模态分析作为结构动力学分析的核心环节，能够精准获取结构的固有频率、振型与阻尼比等关键参数，从根源上规避结构在外部激励下发生共振的风险，是结构设计阶段不可或缺的仿真验证环节。

　　这套简支梁仿真模型围绕两端铰支的经典约束形式搭建，建模过程中首先明确梁的实际承载边界：两端约束位置仅保留绕横向轴的转动自由度，限制三个方向的平动位移，完全匹配工程现场中简支支座的实际约束特性，避免因约束条件设置偏差导致仿真结果与实际工况脱节。模型主体采用等截面直梁结构，截面参数可根据实际应用场景调整，本次分析中梁的有效支撑跨度对应0.2m的长度边界，可覆盖小型设备支撑梁、试验台架横梁等小尺寸梁结构的仿真需求，若需应用于大跨度厂房梁、桥梁主梁等场景，仅需按比例缩放几何参数、调整材料属性即可完成适配。

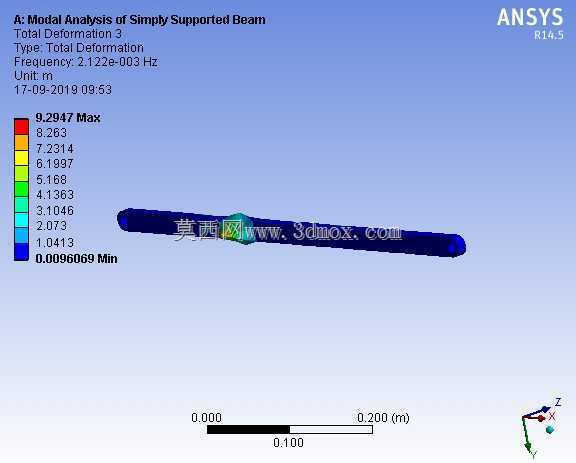

　　从功能特性来看，该模型可完成多阶模态的求解计算，能够输出各阶固有频率对应的总变形云图，直观呈现不同阶次振动下梁体的变形分布规律，比如前三阶振型分别对应一阶竖向弯曲、二阶反向弯曲、一阶扭转等典型振动形态，设计人员可通过云图快速定位振动变形最大的薄弱位置，为后续的结构加强、阻尼布置提供明确的方向。除了模态分析之外，模型的参数化设置可直接衔接静力分析模块，完成竖向荷载、横向荷载作用下的静变形、应力分布计算，实现一套模型覆盖静动力学多场景仿真验证的需求，大幅减少重复建模的工作量。

　　在实际工程应用中，这类简支梁仿真模型的使用场景十分广泛。在工业设备机架设计中，电机、泵类等旋转设备运行时会产生固定频率的振动激励，通过简支梁支撑结构的模态分析，可将支撑梁的固有频率调整至避开设备激励频率的区间，避免机架与设备发生共振导致的连接螺栓松动、焊缝开裂、设备精度下降等问题；在建筑结构设计中，小型装配式建筑的次梁、临时支撑梁可通过该类模型快速完成动力学特性校核，确保施工与使用过程中的结构稳定性；在教学与试验领域，该模型可作为材料力学、结构力学课程的仿真验证案例，与实验室中的简支梁振动试验结果形成对照，帮助学习者直观理解模态参数的物理意义。

　　设计思路上，模型搭建过程中优先保证几何特征与约束条件的工程匹配度，没有过度追求网格精细化而浪费计算资源，针对梁体的规则几何特征采用映射网格划分方式，在应力与变形梯度较大的位置适当加密网格，在保证计算精度的前提下提升求解效率。材料属性设置采用参数化录入方式，结构钢、铝合金、复合材料等不同材质的梁结构仅需修改弹性模量、密度、泊松比三个核心参数即可完成材料切换，无需重新调整模型的约束与求解设置，适配不同行业的梁结构设计需求。

　　从安装边界来看，模型中预留的支座位置可直接对接不同形式的铰支座模型，无论是工程中常用的弧形铰支座、辊轴支座还是试验台架中的螺栓铰接支座，都可通过调整接触设置完成边界匹配，仿真得到的模态参数可直接指导实际支座的选型与安装位置确定。比如在带振动载荷的设备支撑梁设计中，若仿真得到一阶固有频率与设备工作频率差值小于20%，可通过调整梁的截面尺寸、增加辅助支撑、在梁体对应振型的最大变形位置布置阻尼层等方式，优化结构的动力学特性，确保结构长期运行的可靠性。
