悬臂梁结构模态仿真分析三维建模

项目分类:通用机械零部件 发布时间:2021-11-27 ID:419003
  • 悬臂梁结构模态仿真分析三维建模

  在通用机械结构设计场景中,悬臂梁是极为常见的基础承载构件,从机床的悬臂操作支架、输送线的外伸支撑臂,到小型检测设备的探针固定臂,这类一端固定、一端自由的梁结构,其动态振动特性直接决定设备运行的稳定性与服役寿命。很多现场出现的结构共振、固定端疲劳开裂、末端定位精度漂移问题,追根溯源都是前期设计阶段未对梁体的模态参数做精准校核,仅靠静态刚度计算无法覆盖动态工况下的受力响应。

  做这个悬臂梁的模态分析建模时,首先要锚定实际安装边界:固定端采用全约束模拟实际工况下与安装基座的刚性连接,梁体本身采用等截面矩形结构,长度方向尺寸控制在60mm区间,截面尺寸匹配常规小型支撑臂的设计比例,建模过程中先完成实体几何的拓扑检查,避免出现微小面、重合边这类会干扰网格划分的几何缺陷,网格划分采用结构化六面体单元,在固定端应力集中区域适当加密网格密度,保证求解精度的同时控制计算规模。

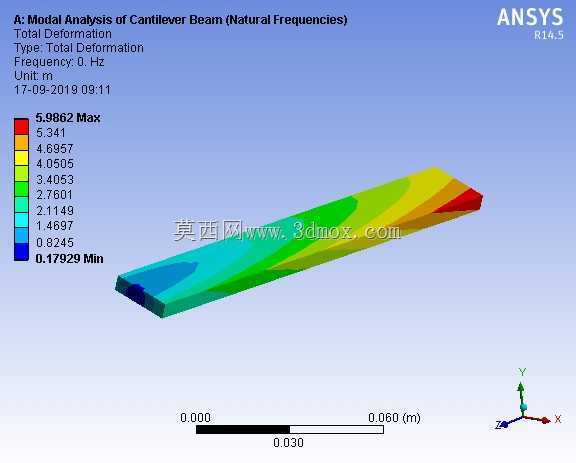

  从功能特性来看,这个仿真模型核心是提取梁结构的各阶固有频率与对应振型,图中展示的是一阶振型下的总变形云图,自由端的变形量最大,固定端变形趋近于零,这和实际工程中悬臂梁受迫振动时的变形规律完全吻合。在实际设备设计中,只要掌握了梁体的各阶固有频率,就可以针对性调整结构的壁厚、截面形状、材料参数,让结构固有频率避开设备运行时的外部激励频率,比如电机运转的转动频率、输送物料的冲击频率,从根源上避免共振问题的出现。

  很多刚入行的结构工程师做悬臂梁设计时,往往只关注静态下的最大挠度是否满足要求,忽略动态特性校核,比如某款小型检测设备的探针悬臂,静态挠度完全满足检测精度要求,但设备运行时电机带动传动机构产生的振动频率刚好和悬臂一阶固有频率重合,导致探针末端抖动幅度过大,检测数据重复性差,最后只能通过在悬臂表面加贴阻尼片、调整截面厚度改变固有频率才解决问题,这类问题如果在设计阶段通过模态仿真提前预判,就能避免后期样机整改的额外成本。

  建模过程中还要注意材料参数的准确赋值,不同的弹性模量、密度参数会直接影响固有频率的计算结果,不能直接套用软件默认的材料参数,要和实际选用的材料参数一一对应,比如采用铝合金材质和结构钢材质的悬臂梁,同尺寸下固有频率差异能达到40%以上,如果参数赋值错误,仿真结果就完全失去工程参考价值。另外安装边界的模拟也不能过度简化,很多人做仿真时直接把固定端设置成简单的面约束,忽略实际安装时螺栓连接的接触刚度,也会导致求解出的固有频率和实际测试值出现偏差,对于小型精密悬臂结构,甚至要把安装基座的局部刚度纳入仿真模型,才能得到更贴近实际工况的结果。

  从振型结果来看,一阶振型为梁体在垂直平面内的弯曲振动,也是工程中最容易被激发的振型,高阶振型的振动形态会出现扭转、多节点弯曲,通常只有在高频激励下才会被激发,常规工况下只要把一阶、二阶固有频率和外部激励频率错开20%以上,就能满足大部分设备的动态稳定性要求。这个模型的变形云图标尺清晰展示了从固定端到自由端的变形梯度变化,能直观看到不同位置的振动响应幅度,对于后续在梁体上安装元器件的位置选择也有参考意义,比如精密检测元件要尽量布置在振动幅度小的靠近固定端区域,避免受振动影响工作精度。
