带孔脆性板材静载应力仿真分析模型

　　在工程机械、轨道交通、航空航天等领域的结构件设计环节，带开孔的脆性板材构件应用十分广泛，比如设备机架的连接开孔板、脆性材质的承载支撑板、特种装备的受力隔板等，这类构件在静态载荷作用下的应力集中问题，一直是结构设计阶段需要重点校核的内容，很多脆性材料的断裂失效都起源于开孔周边的应力集中区域，一旦设计阶段没有准确掌握应力分布规律，实际服役过程中很容易出现无明显塑性变形的突发性断裂，造成设备停机甚至安全事故。这个仿真分析模型针对带中心椭圆开孔的矩形脆性板材开展静载力学分析，模型的几何边界按照工程中常用的承载板材尺寸设定，板材总长度为0.6m，宽度方向的有效承载尺寸匹配常规机架连接板的安装跨度，中心开孔的尺寸参考工程中常见的管线穿设、

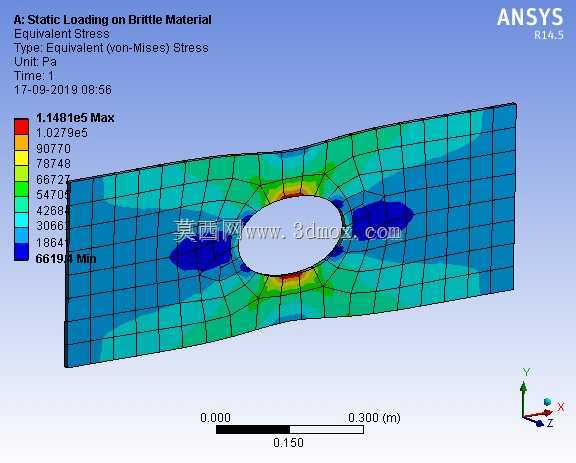

　　螺栓避让类开孔的比例设置，完全贴合实际工程中的构件安装边界条件，两端的约束与载荷施加方式模拟板材被张紧承载的实际工况，和现场设备中板材两端通过螺栓紧固、承受横向拉伸载荷的受力状态完全一致。从设计思路层面，这个模型没有采用简化的理论公式计算开孔周边的应力集中系数，而是通过有限元网格划分的方式，对开孔周边的网格进行局部加密处理，能够更精准地捕捉应力梯度变化较大区域的数值，避免理论计算中因为假设材料均匀连续、边界条件理想化带来的计算误差，毕竟脆性材料对应力集中的敏感度远高于塑性材料，哪怕是局部区域的应力计算偏差，都可能导致对构件承载能力的误判。模型采用米塞斯等效应力作为评价指标，能够直观呈现整个板材的应力分布规律，从应力云图可以清晰看到，

　　开孔的上下弧形边缘是应力最高的区域，也就是最容易发生初始开裂的位置，而开孔左右两侧的区域应力水平相对较低，同时在板材远离开孔的区域，应力分布逐渐趋于均匀，和材料力学中带孔板拉伸的应力分布规律吻合，同时又能给出精确的全域应力数值，这对于工程设计中优化开孔形状、调整开孔位置、确定板材的安全承载裕度有很强的参考价值。在实际工程应用中，这类仿真模型可以直接指导脆性材质承载板的结构优化，比如当计算得到开孔周边应力超过材料的许用应力时，可以通过在开孔周边设置加强筋、调整开孔的椭圆度、将开孔位置向低应力区域偏移等方式降低应力集中系数，也可以根据应力分布结果选择更合适的板材厚度，避免过度设计带来的材料浪费，或者设计不足带来的失效风险。

　　很多现场的设备维护案例中，脆性材质的带孔承载板断裂都出现在开孔边缘，以往的设计往往依靠经验选取安全系数，要么安全系数过大造成材料成本上升，要么安全系数不足导致构件提前失效，通过这类精细化的有限元仿真分析，能够在设计阶段就掌握构件全域的应力分布状态，精准定位薄弱区域，让结构设计更具针对性。模型的坐标系设置完全遵循工程制图的通用规范，X轴沿板材长度方向也就是载荷施加方向，Y轴沿板材宽度方向，Z轴为板材厚度方向，尺寸标注清晰，网格划分的单元尺寸经过收敛性验证，确保计算结果的准确性，不会因为网格过粗导致应力峰值计算偏低，也不会因为网格过密造成不必要的计算资源浪费。对于从事结构设计的工程师来说，这类模型可以作为同类型构件仿真分析的参考模板，掌握脆性材料带孔构件静载分析的边界条件设置、网格划分技巧、结果评价方法，在面对类似的工程问题时，能够快速搭建准确的仿真模型，缩短产品研发周期，提升结构设计的可靠性，避免因为应力集中问题导致的后期设计变更，降低产品的研发与运维成本。
