带孔薄板延性材料静载变形仿真分析

　　在工程机械、轨道交通、航空航天等领域的承载结构设计环节，带开孔的薄板类构件是极为常见的受力单元，这类构件往往需要在保证整体减重、管线穿设等功能需求的前提下，满足长期静载荷作用下的强度与刚度要求，避免因应力集中、变形超限引发的结构失效问题。本次分析的带孔矩形承载板，是典型的受弯类薄板结构，整体采用对称式开孔设计，中部开设椭圆型通孔，既可以满足设备内部管线穿行、装配避让的实际需求，也能在一定程度上降低结构整体自重，适配轻量化设计的工程趋势。从结构受力逻辑来看，该类构件通常作为设备的侧护承载板、小型机架的连接肋板或者工装夹具的定位基板使用，两端采用固定约束方式，承受垂直于板面的均布静载荷，实际工况下的载荷来源包括设备自身重量、

　　外部物料堆载、运行过程中的恒定压力等，因此需要精准掌握载荷作用下的全板变形分布规律，尤其是开孔周边的应力集中区域的变形量，避免因局部变形过大导致装配间隙超差、连接螺栓受力不均等问题。在设计思路层面，这类带孔薄板的结构选型需要平衡功能需求与力学性能，椭圆孔的长轴方向沿板件长度方向布置，能够有效降低孔边的应力集中系数，相比同面积的圆孔结构，沿受弯方向延伸的椭圆孔可以让应力流更顺畅地传递，减少孔边的应力突变。从尺寸边界来看，板件总长度控制在0.5m范围内，厚度根据实际承载需求匹配，两端的约束区域预留足够的安装面，保证螺栓连接或者焊接固定时的接触面积充足，不会因约束端局部压溃导致边界条件失效。在静载变形分析过程中，

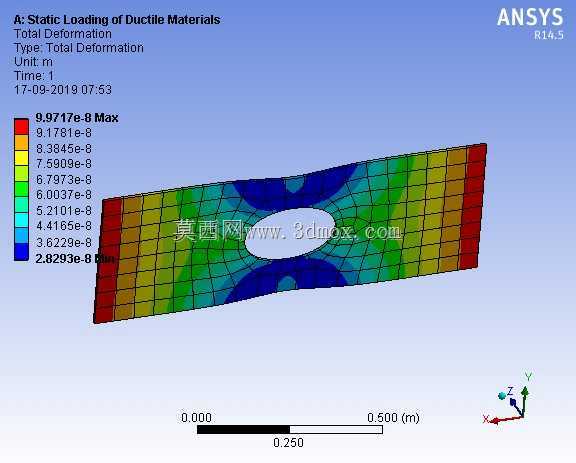

　　需要重点关注板件的最大变形位置，从变形云图的分布规律可以看到，板件两端约束位置变形量趋近于零，沿长度方向向中部延伸时变形量逐步增大，最大变形出现在板件中部远离开孔的上下边缘区域，而开孔周边因为结构刚度的局部变化，变形分布呈现出明显的环状梯度，蓝色区域代表变形量较小的刚度充足区域，红黄色区域则是变形量较大的区域，这类分布规律可以为后续的结构优化提供明确的方向，比如在变形较大的区域增设加强筋、调整板件厚度分布，或者优化开孔的位置与尺寸，在不影响穿管、避让功能的前提下，将最大变形量控制在设计允许的阈值范围内。对于结构设计从业者而言，这类基础构件的仿真分析是整机设计过程中不可或缺的环节，很多设备在现场运行时出现的护板异响、连接松动、密封失效等问题，追根溯源都是基础承载板件的静变形计算不到位，没有考虑开孔对结构刚度的削弱作用，仅凭经验选型导致的。在实际建模与分析过程中，需要先明确板件的约束条件与载荷施加方式，保证边界条件和实际安装状态一致，比如两端固定时不能简单设置为全约束，要考虑实际连接螺栓的数量与分布，模拟真实的约束刚度；网格划分时需要对开孔周边的区域进行网格细化，保证应力与变形计算的精度，避免因网格过粗导致计算结果失真，无法捕捉到孔边的变形梯度变化。另外，这类板件的模态分析结果也可以为后续的动载校核提供基础，掌握结构的固有频率与振型，避免设备运行时的激励频率与结构固有频率重合引发共振问题，尤其是在存在电机、泵类等振动源的设备上，

　　静载合格的构件如果固有频率匹配不当，同样会在运行过程中出现疲劳损坏的问题。从工程应用的实际反馈来看，很多设计人员在处理这类带孔薄板时，往往只关注材料的强度极限，忽略了刚度要求，实际上对于多数民用机械设备的承载板件，刚度要求往往比强度要求更严格，过大的变形哪怕没有达到材料的屈服极限，也会导致装配的其他部件位置偏移，影响设备的整体运行精度，比如输送设备的侧护板变形过大就会刮碰输送带，加工设备的定位基板变形过大就会导致工件装夹精度超差。因此在设计过程中，需要结合仿真得到的变形分布结果，针对性地调整结构参数，比如当板件中部变形过大时，可以在不影响其他部件装配的位置，沿板件长度方向压制加强筋，相比单纯增加板厚的方式，加强筋结构可以用更少的材料获得更高的刚度提升，更符合轻量化设计的需求；如果开孔周边的变形梯度过大，可以在孔边增设翻边结构，提升孔周的局部刚度，同时避免孔边的应力集中问题。在安装边界的设计上，两端的固定区域需要根据计算得到的支反力结果，匹配对应的连接螺栓规格与焊接参数，保证约束端的承载能力足够，不会在载荷作用下出现连接失效的问题，同时安装面的平面度需要满足设计要求，避免安装时产生附加的装配应力，导致板件在未承受工作载荷时就已经存在初始变形，影响后续的受力状态。
