L型带孔安装支架静力应变仿真分析

　　这类L型弯板支架是工业现场最常见的支撑承载构件，小到自动化产线的传感器安装座、气动元件固定架，大到小型设备的承重支撑脚、管线排布的吊挂支座，都能见到同结构形式的零件身影。区别于直板式安装件，这种带90度弯折的结构可以同时完成两个垂直面的连接固定，省去额外的转接角码，在紧凑安装空间里能大幅减少连接件数量，降低装配累计误差。

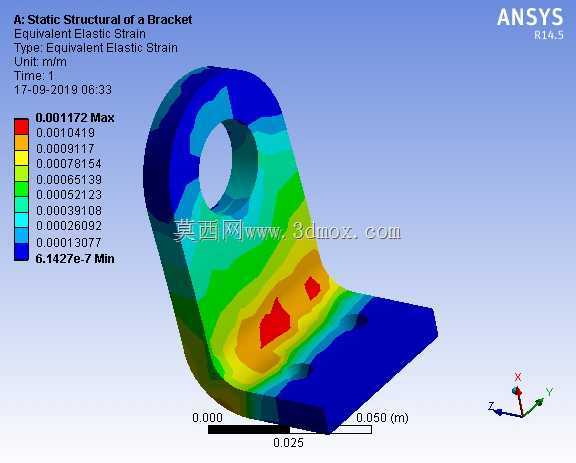

　　从仿真结果的应变分布来看，设计阶段特意将弯折过渡区域做了大圆角处理，避免直角弯折带来的应力集中问题，云图里红色高应变区域集中在弯折段靠近立板的中部位置，最大应变值控制在材料弹性变形区间内，说明常规工况下不会出现塑性变形失效。立板上的通孔用于穿装螺栓或铰接销轴，可实现与被支撑部件的铰接或刚性固定，底板上的安装孔位则用于将整个支架锁固在安装基准面上，孔位间距按照通用安装模数设计，能适配多数标准型材、设备安装面的孔距要求。

　　实际建模过程中，首先要明确安装边界：底板完全锁固时的约束条件要模拟真实螺栓压紧的状态，不能简单做全固定约束，否则会导致孔边应力计算结果失真；立板孔位的载荷施加要根据实际承载形式，区分是径向承载还是轴向拉压，本次仿真对应的是立板孔承受垂直向下的径向载荷场景，也是这类支架最常用的受力工况。外形尺寸上，整体长度控制在50mm级别的小型安装件范畴，立板高度与底板长度的比例经过优化，既保证足够的支撑力臂，又不会因为悬伸过长导致弯折处应变超标。

　　这类支架的选材通常根据承载等级选择，轻载场景下用6061铝合金即可满足强度要求，同时具备重量轻、不易锈蚀的优势，重载场景则更换为Q235或45号钢，表面做发黑或镀锌处理提升耐候性。设计时除了静强度校核，还要关注安装后的抗振性能，尤其是在有持续振动的设备上使用时，要确保支架固有频率避开设备的工作振动频率，防止出现共振失效。从仿真云图的应变梯度可以看出，从高应变区到低应变区的过渡比较平缓，没有出现突变的应力集中带，说明过渡圆角的半径取值合理，既不会因为圆角过大浪费安装空间，也不会因为圆角过小导致局部应力超标。

　　在实际工程应用中，这类支架往往不需要单独开模定制，通过板材切割、折弯、钻孔工序即可快速加工成型，加工成本低、交付周期短，是设备改造、非标自动化设计里优先选用的支撑结构形式。建模时要注意折弯处的工艺缺口处理，避免折弯时出现材料撕裂，同时孔位距离折弯边的距离要满足最小折弯边距要求，防止钻孔时孔位变形。本次静力分析的结果可以直接作为同类型支架设计的参考依据，在调整承载载荷、安装尺寸时，可以按照应变线性比例关系快速估算板材厚度需求，减少重复仿真的工作量。
