电机配套径向式冷却风扇结构设计

　　在工业驱动类设备的热管理设计环节，电机冷却风扇是直接决定绕组温升阈值、整机连续运行寿命的核心配套部件，这类径向出风的塑料或金属冲压风扇，大多直接套装在电机输出轴的非传动端，随转子同步旋转完成封闭式机壳内部的空气循环换热。从实际装机场景来看，这类风扇普遍适配Y系列、YX3系列等常见的中小型异步电机，也可配套伺服电机、直流无刷电机的后端散热结构，覆盖机床主轴驱动、水泵配套动力、输送机传动单元、风机配套电机等绝大多数常规工业电机应用场景，在纺织车间、矿山输送、机床加工、暖通配套等不同工况下，只要是自带风冷结构的电机，基本都依赖这类结构的风扇完成热量带出。

　　从功能实现逻辑来看，这类风扇的核心作用是在电机运行过程中，通过叶片旋转产生的定向风压，将电机机壳散热筋表面滞留的热空气持续吹走，同时带动电机端盖附近的空气形成定向流动，避免转子两端轴承位置因为热量堆积出现润滑脂提前碳化失效，也能降低定子绕组端部的局部热点温度，让电机在额定负载下的温升控制在绝缘等级允许的范围内。和轴流风扇不同，这类离心式径向出风的风扇不需要额外的导风罩配合就能形成稳定的风压，即使电机后端的风罩存在少量形变或者通风孔有部分积尘堵塞，也能维持足够的通风量，适配工业场景下长期运行难免出现的积灰、维护不及时等实际问题。

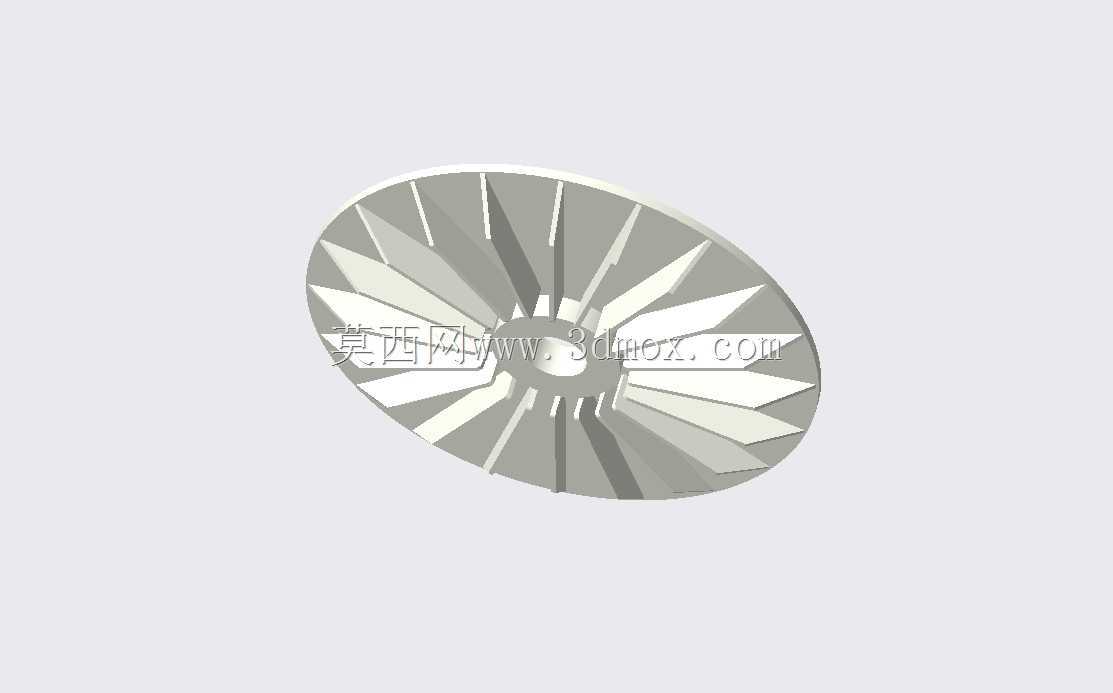

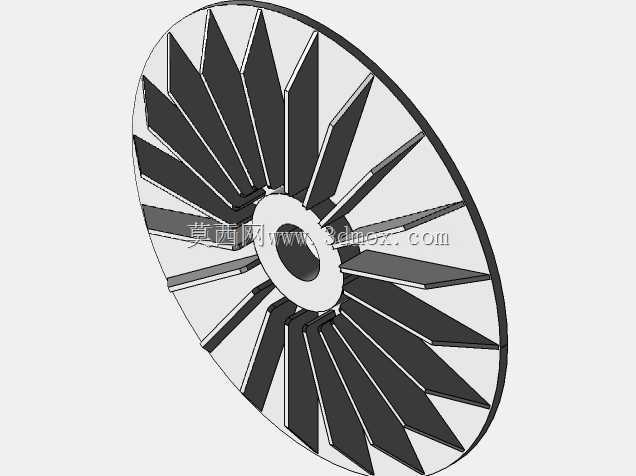

　　在结构设计层面，这类风扇的叶片采用等厚圆弧径向布局，叶片数量根据适配电机的机座号不同通常在12到24片之间，叶片的倾斜角度经过动平衡校准，既保证旋转时的出风效率，也能控制旋转过程中的气动噪音，避免电机运行时出现高频风噪。轮毂位置设计有和电机轴径匹配的安装孔，部分规格会在孔位设计键槽或者顶丝固定位，保证风扇和电机轴同步旋转不会出现打滑，轮毂和叶片的连接位置做了圆弧过渡加强，避免高速旋转时叶片根部出现应力集中断裂的问题。风扇的整体外径严格匹配对应机座号电机的风罩内径，安装后叶片外缘和风罩内壁保留3到5毫米的安全间隙，既不会因为间隙过大损失风压，也不会因为加工或者安装误差出现叶片刮蹭风罩的问题。

　　从安装边界来看，这类风扇的轴向安装尺寸需要匹配电机后端盖到风罩底部的空间距离，轮毂的沉台深度要能完全容纳电机轴的伸出长度，避免安装后风扇和端盖或者轴承挡圈出现干涉。设计建模过程中需要优先做动平衡配重考量，在风扇的端面预留去重位置，保证成品风扇在电机最高额定转速下的振动值控制在标准允许范围内，避免因为风扇不平衡带来电机整机振动超标，影响轴承使用寿命甚至带动连接的传动部件出现共振。叶片的型线设计需要兼顾送风效率和低阻力特性，在保证足够风量的前提下尽可能降低旋转时的空气阻力，减少风扇本身带来的额外功率损耗，避免因为风扇设计不合理导致电机空载电流升高。

　　在实际选型匹配过程中，这类风扇的尺寸参数完全和对应电机的功率、机座号绑定，不同极数的电机因为额定转速不同，适配的风扇叶片角度和外径也会有细微调整——2极电机转速高，会适当减小风扇外径降低风阻和噪音，6极及以上低速电机则会适当加大叶片面积提升通风量，保证低速下也有足够的散热能力。建模时需要充分考虑不同加工工艺的成型特性，如果是采用塑料注塑成型，叶片的拔模角度、壁厚均匀性都要符合注塑工艺要求，避免出现缩痕、填充不足的问题；如果是采用金属钢板冲压成型，则要考虑叶片冲压后的回弹量，预留足够的成型公差，保证成品的尺寸一致性。这类风扇的结构没有复杂的曲面特征，所有安装配合位置的公差都按照IT7级精度设计，既能保证安装时的配合顺畅，也不会因为间隙过大出现运行时的窜动问题。
