电机端盖密封防护结构三维设计

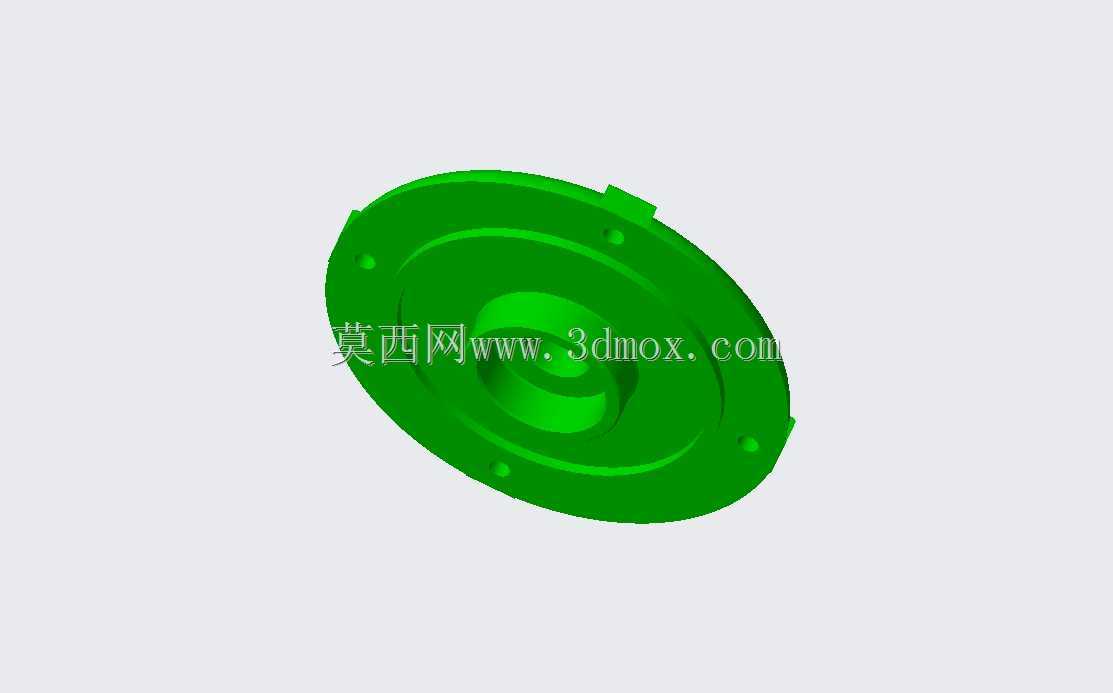

　　在中小型旋转动力设备的结构设计中，端盖部件是连接电机定子壳体、支撑转子转轴输出端、阻隔外界异物进入电机内腔的核心承载零件，本次设计的马达端盖结构，主要适配小功率直流驱动马达、微型伺服驱动单元的端部防护需求，常见于小型自动化输送线驱动辊、桌面级工业机械手关节驱动模块、小型农用机械辅助动力单元的端部装配场景。从实际工况适配角度出发，这类端盖的核心功能首先是完成电机壳体端部的密封，阻挡生产现场的金属切屑、纺织纤维、粉尘颗粒以及飞溅的切削液、水雾进入电机内部绕组，避免绕组绝缘层破损、轴承润滑脂被污染导致的运转卡滞问题；其次是为转子输出端的轴承提供精准的定位安装基准，保证转子转轴与定子内腔的同轴度公差控制在允许范围内，

　　降低转子高速运转时的径向跳动量，减少运转过程中的振动与异常噪音。在结构设计思路上，该端盖采用圆盘式整体成型结构，主体轮廓为带定位凸缘的圆形结构，外缘均匀分布的沉头安装孔位，对应电机壳体端部的螺纹安装孔，装配时通过内六角螺栓完成紧固连接，凸缘部分与电机壳体端面的止口配合采用小间隙过渡配合，既保证装配时的定位精度，也能避免配合过紧导致的装配应力集中，防止端盖在长期温度交变环境下出现翘曲变形。端盖中心区域设计有阶梯式轴承安装腔，腔体深度与适配的深沟球轴承厚度匹配，腔体内径公差按照轴承外圈的过渡配合要求设计，装配时轴承外圈可平稳压入腔体，不会出现径向窜动；腔体外侧设计有骨架油封安装槽，可嵌入标准规格的丁腈橡胶骨架油封，

　　油封唇口与输出转轴表面紧密贴合，在不影响转轴正常转动的前提下实现动密封，阻断外界液态、固态杂质沿转轴间隙进入电机内部的路径。端盖盘面非安装区域设置有多处均匀分布的加强筋结构，筋条沿径向从中心轴承腔向外缘安装凸缘延伸，在不额外增加端盖整体壁厚的前提下，大幅提升端盖的结构刚性，避免端盖在螺栓紧固过程中出现盘面变形，同时也能在电机运转过程中辅助传导轴承位置产生的热量，通过盘面与空气的接触完成辅助散热。从安装边界尺寸来看，该端盖的最大外径适配对应规格电机的壳体外径，外缘凸缘的轴向突出高度与壳体端部的止口深度完全匹配，安装后端盖盘面与电机壳体端面完全贴合，无突出的锐边结构，不会在设备装配、后期维护过程中造成操作人员划伤；

　　端盖中心轴承腔的轴向位置经过尺寸链校核，装配后轴承内圈与转子转轴的轴肩位置完全贴合，不会出现轴承轴向窜动的问题，同时端盖内侧与定子绕组端部保留足够的安全间隙，避免端盖装配后刮蹭绕组绝缘层。在实际选型匹配过程中，设计人员可直接通过该三维模型核对安装孔位的分布圆直径、轴承腔内径、止口配合尺寸等关键参数，快速判断该端盖是否适配现有电机的改装、替换需求，也可基于该模型的基础结构，调整安装孔数量、轴承腔尺寸、密封槽规格，快速衍生出适配不同功率等级、不同安装场景的端盖结构，大幅缩短同系列零部件的设计开发周期。需要注意的是，这类端盖在实际加工生产中通常采用压铸铝合金或者增强尼龙材质，压铸铝合金版本适配功率稍大、运转温升较高的动力场景，增强尼龙版本则适配小功率、低负载、对部件重量有严格要求的便携类设备场景，三维模型中预留的壁厚均匀性、拔模斜度都已经按照对应加工工艺的要求做了优化，可直接导入工艺设计环节完成模具开发或者机加工编程，不需要再做额外的工艺性结构调整。
