带齿圈传动结构的储能飞轮零件

　　这类带外缘齿圈的盘式飞轮，最常配套在大马力内燃机的动力输出端，也会用在大型冲压设备、往复式压缩机的曲轴端，用来抵消曲柄连杆机构往复运动产生的转速波动，让动力输出的扭矩曲线更平缓，避免传动系因为周期性载荷冲击出现过早疲劳损坏。很多做动力总成匹配的工程师都清楚，飞轮的转动惯量不是越大越好，惯量选得过大，会让设备启动阶段的阻力矩飙升，不仅拖慢启动响应速度，还会额外增加启动电机的功率负载；惯量选得太小，又没法有效吸收做功冲程的瞬时冲击能量，怠速工况下很容易出现转速抖动，甚至触发运转不稳的故障。

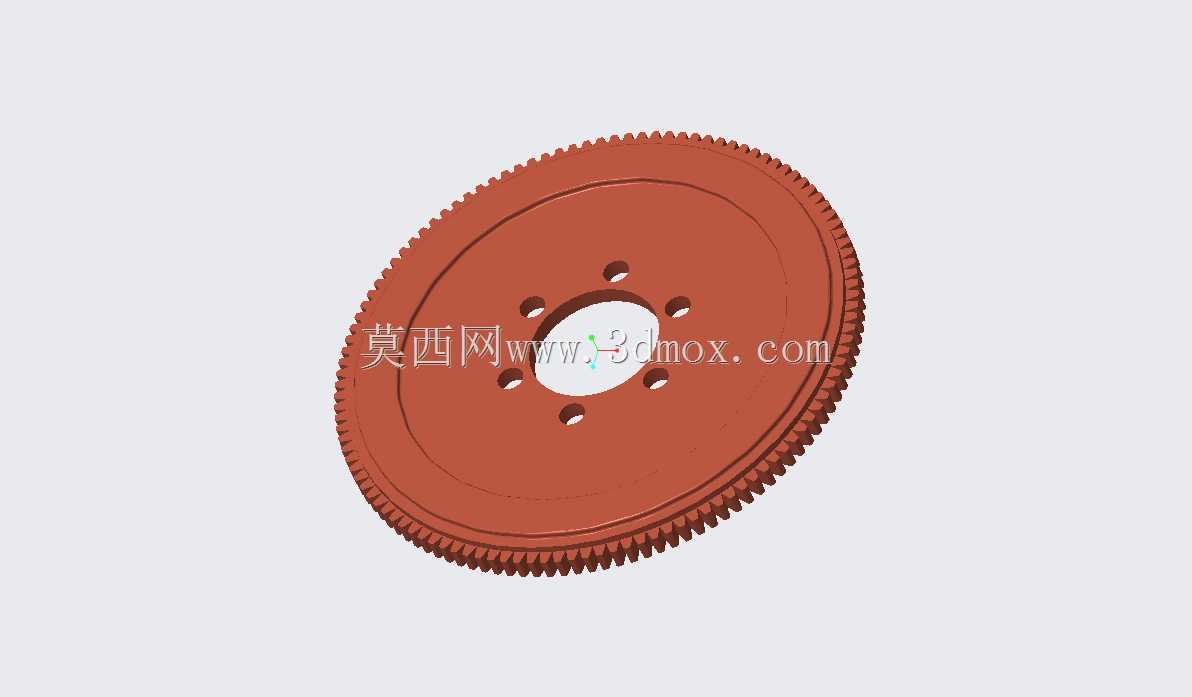

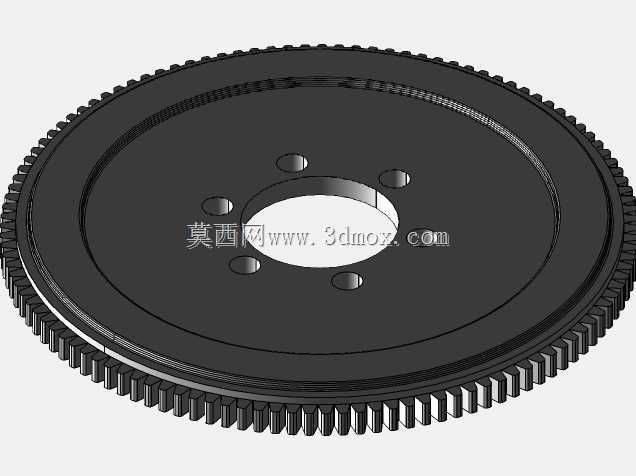

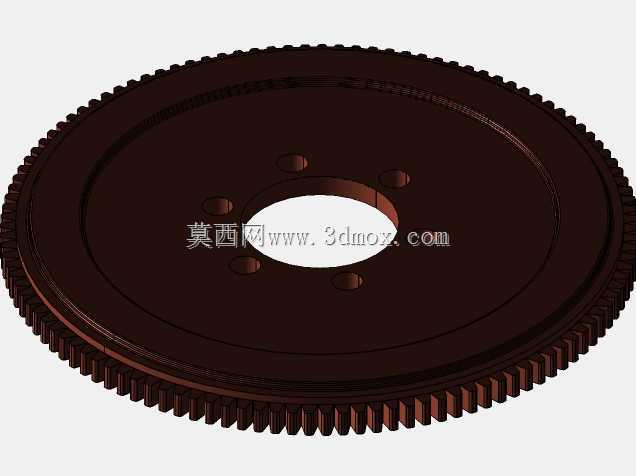

　　从结构设计逻辑来看，这个零件采用了外缘厚、中心薄的等强度盘式布局，把绝大多数质量都集中在最大回转半径的外缘区域，在相同整体质量的前提下，能获得比等厚度圆盘高30%左右的转动惯量，兼顾了储能效率和整体重量控制。外缘直接加工出的啮合齿圈，不需要额外过盈装配单独的齿圈零件，减少了一个装配工序的同时，也避免了长期运转后齿圈松动、移位的故障风险，齿形采用标准渐开线设计，和启动电机的驱动齿轮可以实现顺畅啮合，启动过程中不会出现卡滞、打齿的问题。中心区域的通孔是和曲轴输出法兰配合的定位止口，周围均匀分布的六个螺栓过孔，采用跨中对称布局，螺栓拧紧后可以让整个飞轮的端面压合应力均匀分布，不会出现局部应力集中导致的飞轮端面翘曲，要知道飞轮端面的平面度如果超差，会直接导致离合器摩擦片偏磨，严重的时候还会出现离合器分离不彻底、起步抖动的问题。

　　做三维建模的时候，首先要确定飞轮的基准轴线，也就是中心安装孔的回转中心线，所有的齿形特征、螺栓孔、端面特征都要以这个轴线为基准做同轴度、位置度约束，避免后续生成工程图的时候出现基准不统一的问题。齿圈部分的建模要注意齿向的拔模斜度，因为这类飞轮大多采用铸钢毛坯加工，齿面留够加工余量的同时，非加工面的拔模角度要控制在1.5度到2度之间，方便铸造脱模。六个安装孔的位置度公差要控制在0.1mm以内，和中心止口的同轴度公差不超过0.05mm，不然装配的时候会出现螺栓孔错位，强行拧紧螺栓会给曲轴带来额外的附加弯矩，长期运转会导致曲轴疲劳断裂。

　　实际安装的时候，飞轮的端面跳动量要控制在0.08mm以内，装配前要彻底清理和曲轴法兰贴合的端面，不能残留铁屑、油污或者密封胶残渣，不然会导致飞轮压合不实，运转过程中出现轴向窜动。和离合器配合的飞轮端面，表面粗糙度要达到Ra1.6的要求，太粗糙会加快摩擦片的磨损，太光滑又会导致离合器接合的时候出现打滑。另外这类飞轮在做动平衡校验的时候，要在指定的去重区域钻削减重，不能在齿圈部分或者螺栓孔周围去重，不然会破坏齿圈的啮合精度，或者影响螺栓的连接强度。很多现场维修的案例里，就是因为动平衡去重位置不对，导致设备高速运转的时候出现异常振动，严重的时候甚至会震裂飞轮壳，连带损坏周边的附属零件。

　　在不同的应用场景里，飞轮的尺寸边界会有明显差异，配套乘用车内燃机的飞轮，外径一般在300mm到400mm之间，整体厚度不超过50mm，重量控制在10kg到15kg区间，兼顾低速储能和高速响应的需求；配套大型工业压缩机、冲压设备的飞轮，外径可以做到1米以上，重量超过几百公斤，这类大尺寸飞轮除了储能之外，还能在设备瞬时过载的时候释放储存的旋转能量，避免电机因为瞬时堵转出现过流烧毁。设计的时候还要考虑飞轮的临界转速，要让飞轮的最高工作转速低于一阶临界转速的30%以上，避免运转过程中出现共振，一旦发生共振，短时间内就会导致飞轮碎裂，引发严重的安全事故。
