三指指尖陀螺旋转框架结构设计

　　日常手持把玩的减压类旋转构件里，这类三指分布的旋转框架是指尖陀螺的核心承载基体，区别于两叶、多叶的异形结构，三支点对称的布局在实际旋转过程中能获得更稳定的动平衡表现，即便在轴承存在微小装配间隙的情况下，也不会出现高速转动时的偏摆抖动问题。从实际使用场景来看，这类框架主要适配标准608系列微型深沟球轴承，三个指位的环形通孔完全贴合成年人指腹的按压接触弧度，单指顶住中心轴承位置、另外两指拨动外沿即可实现持续旋转，不需要额外的握持辅助结构，单手即可完成全部操作，适合在伏案间隙、通勤途中作为手部减压的把玩构件使用。

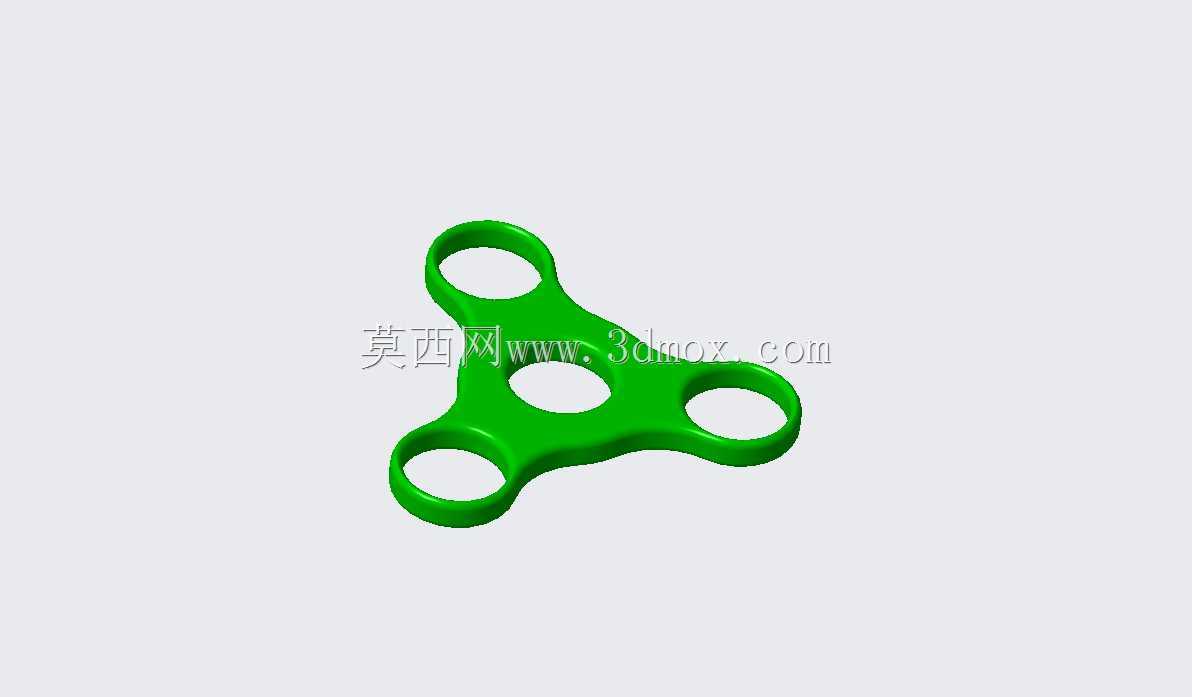

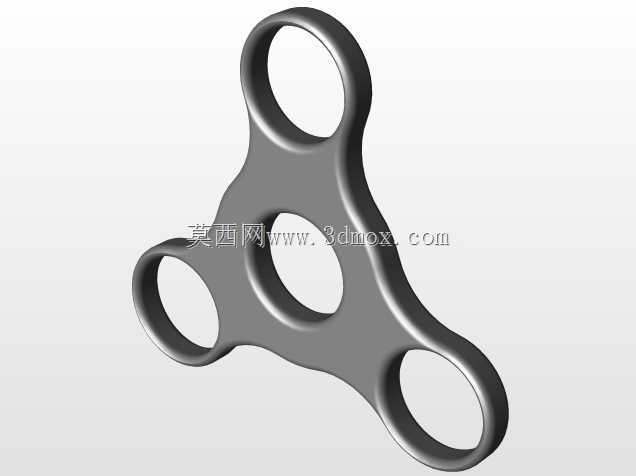

　　设计层面上，整个框架采用中心对称的三叶式布局，三个环形握持位沿中心轴承安装孔呈120度均匀分布，每一段连接臂都做了等宽的圆弧过渡处理，不存在直角锐边结构，一方面是避免高速旋转时锐边划伤手指，另一方面圆弧过渡的结构能让整体质量分布更均匀，减少转动时的风阻与偏心质量带来的振动。中心的轴承安装位采用台阶孔设计，内孔尺寸与轴承外圈采用过盈配合，过盈量控制在0.02-0.05mm区间，既可以保证轴承压入后不会在旋转过程中出现松脱打滑，也不会因为过盈量过大导致轴承外圈变形卡滞内部滚动体。三个端部的指孔内径统一为18mm，孔边缘做了R2的圆角倒边处理，手指接触时不会有硌手的触感，连接臂的厚度均匀控制在5mm，整体外轮廓的最大回转直径为75mm，这个尺寸刚好能卡在成年人手掌的指缝区间，不会因为尺寸过大导致携带不便，也不会因为尺寸过小导致拨动时发力不畅。

　　从结构强度的角度考虑，整个框架采用等壁厚设计，不存在局部壁厚突变的位置，不管是采用注塑加工还是金属CNC铣削加工，都能避免成型过程中的应力集中问题，如果采用PLA、ABS这类塑料材质注塑生产，连接臂位置的强度足够承受日常把玩时的跌落冲击，不会出现连接臂断裂的问题；如果采用铝合金、不锈钢这类金属材质加工，整体重量控制在30g以内，转动时的转动惯量刚好能维持1-2分钟的持续旋转时长，不会因为过重导致轴承负载过大缩短使用寿命，也不会因为过轻导致转动惯量不足、旋转时间过短影响把玩体验。

　　实际装配过程中，框架的两个端面都做了0.5mm的沉台设计，轴承压入后端面与框架端面齐平，两侧可以加装装饰配重块或者轴承端盖，不会出现突出的结构硌手。外轮廓的所有曲面都做了G2连续的顺滑处理，拨动时手指顺着外沿滑动不会有卡顿的触感，三个指孔的位置精度控制在0.1mm以内，保证三个位置的质量相对于中心轴承孔的偏心量控制在极小范围内，高速旋转时的振动幅度控制在人手感知阈值以下，长时间转动也不会出现麻手的问题。这类框架结构除了作为减压玩具的基体使用，也可以作为小型旋转展示台的承载支架，中心安装轴承后可以放置小型展品，手动拨动即可实现平稳旋转展示，不需要额外的动力驱动结构，结构简单可靠，没有易损部件，长期使用也不需要维护。
