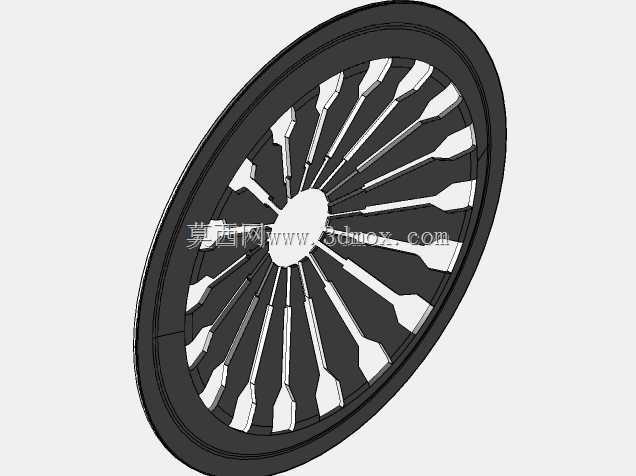

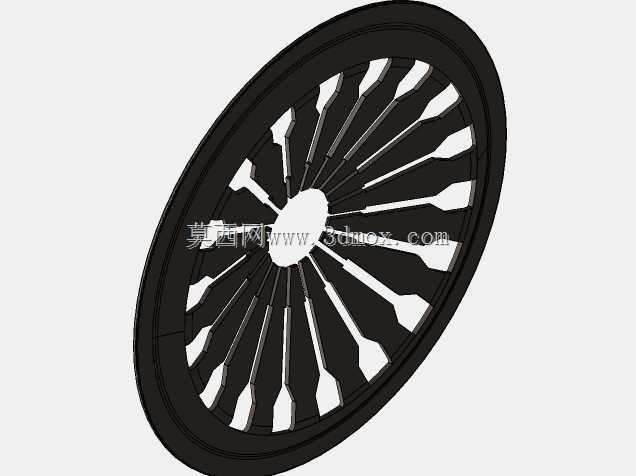

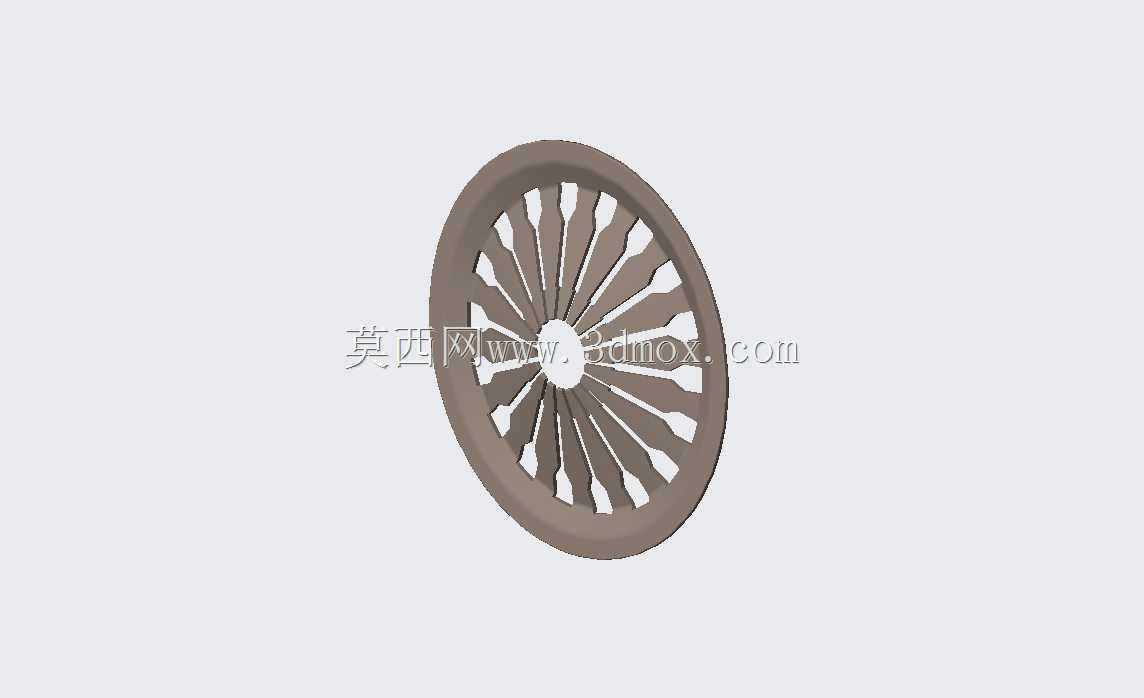

汽车离合器用膜片弹簧结构设计

　　膜片弹簧是汽车手动变速器离合器总成里的核心压紧弹性元件，日常工况里承担着压紧离合器从动盘、分离时实现动力切断的关键作用，相比传统螺旋弹簧压紧结构，它的轴向尺寸更紧凑，压紧力分布均匀，高速旋转时不会因为离心力出现弹簧力衰减的问题，在乘用车、轻型商用车的离合器配置里应用占比极高。从实际装车场景来看，膜片弹簧安装在离合器盖与压盘之间，装配状态下弹簧被预压缩，产生的轴向压紧力将压盘、从动盘、飞轮三者紧密压合，把发动机输出的扭矩通过摩擦面传递到变速器输入轴；当驾驶员踩下离合器踏板时，分离轴承推动膜片弹簧的分离指端部，让弹簧以支撑圈为支点发生弹性变形，外沿翘起带动压盘后移，解除对从动盘的压紧，实现发动机与传动系统的动力切断，

　　方便换挡操作与起步平顺控制。设计这款膜片弹簧时，首先要匹配对应车型的离合器传递扭矩上限，弹簧的碟簧部分锥角、厚度、外径尺寸直接决定了最大压紧力与分离行程的匹配关系，分离指的数量、宽度、根部圆角需要反复校核，既要保证分离指有足够的刚度避免分离时出现指端变形不均导致的分离不彻底，也要控制分离指的应力集中，避免长期循环载荷下出现根部疲劳断裂。外形尺寸上，这款膜片弹簧的外径适配常规直径的离合器压盘，安装时需要和离合器盖的支撑圈定位槽精准配合，分离指端部的工作区域需要和分离轴承的工作面完全贴合，安装边界要保证弹簧在最大压紧行程与最大分离行程下，所有部位都不会和离合器盖、压盘传动片、从动盘毂发生运动干涉。从结构特性来看，

　　膜片弹簧的非线性弹性特性是它的核心优势，当摩擦片出现正常磨损后，弹簧的压紧力下降幅度很小，能保证离合器在整个摩擦片磨损周期内都有足够的扭矩传递能力，不会出现传统螺旋弹簧结构磨损后压紧力骤降导致的打滑问题；同时分离时所需的踏板力更小，能降低驾驶员的操作强度。建模过程中需要重点处理分离指与碟簧主体的过渡圆角，这个位置是应力集中最高的区域，圆角半径过小会大幅降低弹簧的疲劳寿命，建模时需要保证所有指的结构完全对称，旋转阵列后的每个分离指尺寸公差控制在极小范围内，避免动平衡超标导致高速旋转时出现离合器抖动。实际选型匹配时，还要注意膜片弹簧的分离行程与踏板操纵机构的传动比匹配，分离指端的最大升程要满足压盘足够的分离行程，

　　保证从动盘完全脱离压紧状态，避免带排扭矩导致的换挡卡滞、离合器磨损加剧问题。弹簧的材料通常选用优质弹簧钢，热处理后的硬度要均匀一致，保证每个位置的弹性性能稳定，分离指端部需要做局部硬化处理，降低分离轴承长期接触带来的磨损量。在离合器总成装配时，膜片弹簧的支撑铆钉铆接力度要均匀，保证支撑圈和弹簧的接触间隙一致，避免出现弹簧偏压导致的压盘倾斜、从动盘接合不平稳的问题。
