偏心传动机构用偏心轮组件结构设计

　　在各类需要将旋转运动转换为往复摆动、或者实现特定轨迹偏心运动的机械传动场景中，偏心类构件是核心的动力转换执行零件，这类构件广泛应用在冲压设备的进给机构、包装机械的间歇送料单元、纺织机械的导纱驱动结构、以及各类需要实现小行程往复动作的自动化工装夹具驱动端，其运行的稳定性直接决定整套机构的动作精度与使用寿命。

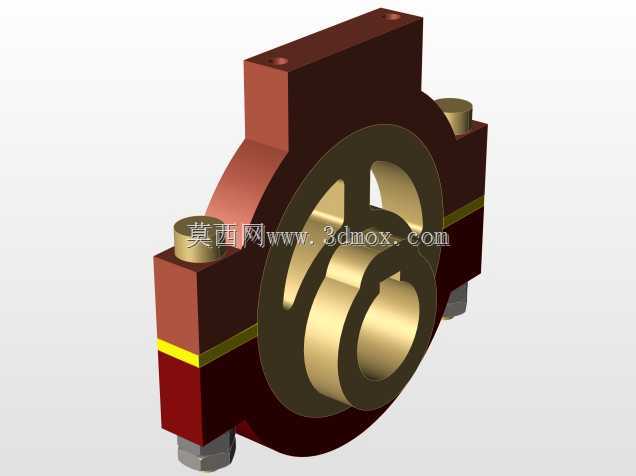

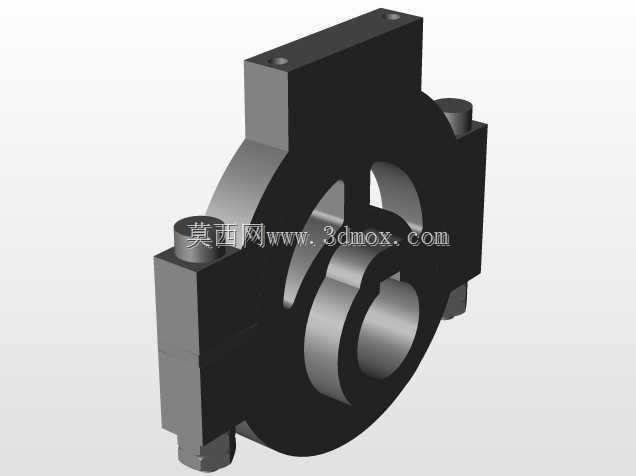

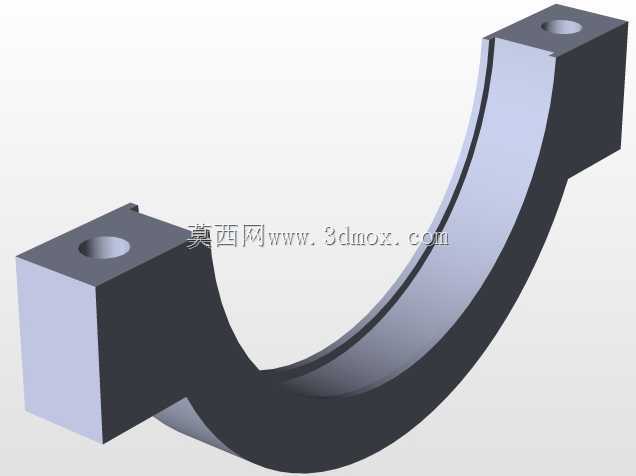

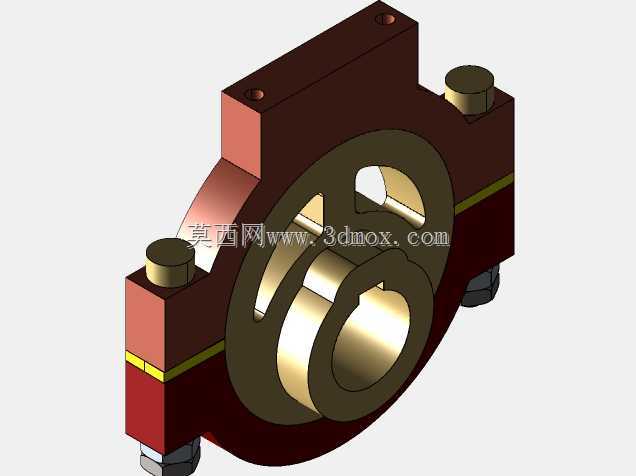

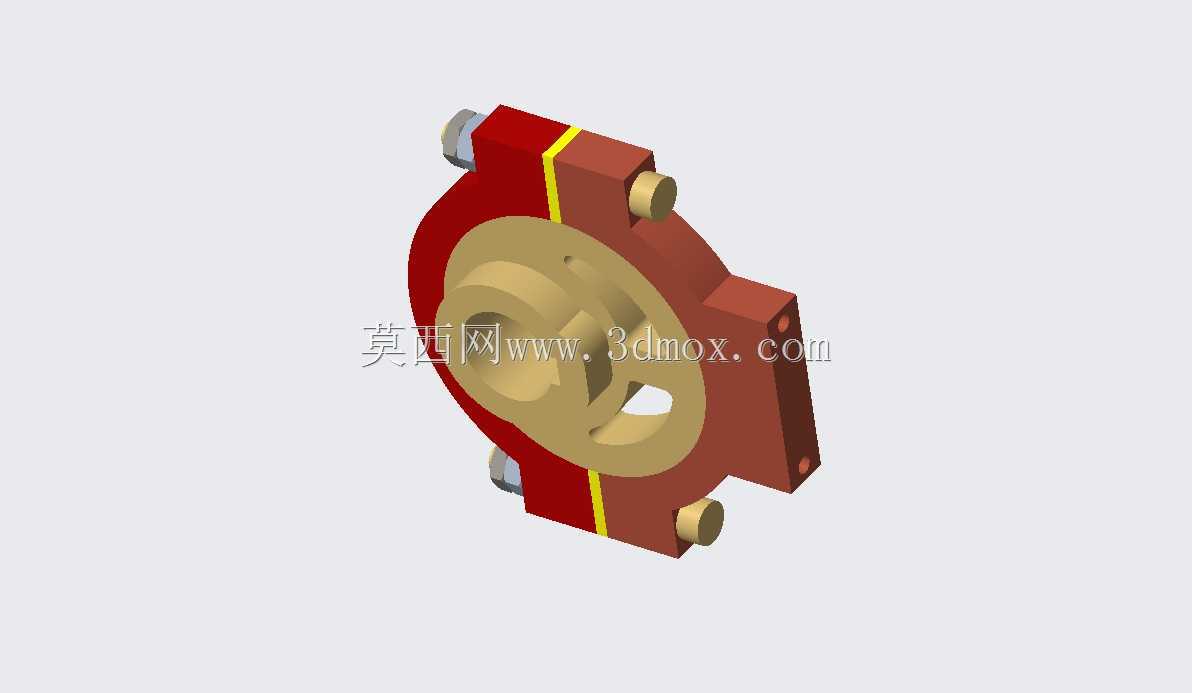

　　本次设计的偏心组件，核心功能是依托自身回转中心与工作轮廓中心的固定偏心距，在输入轴匀速回转的过程中，带动配套的从动件实现规律的偏心运动输出。从结构布局来看，组件采用分体式装配设计，主体承载部分为高强度铸铁材质的基座壳体，壳体上设置有两处同轴的定位销孔与两处螺纹安装孔，安装孔位的中心距与安装端面的平面度公差控制在0.02mm以内，能够保证组件安装到设备机架上时，回转中心与设备输入轴的同轴度偏差处于允许范围内，避免运行过程中出现额外的偏载磨损。

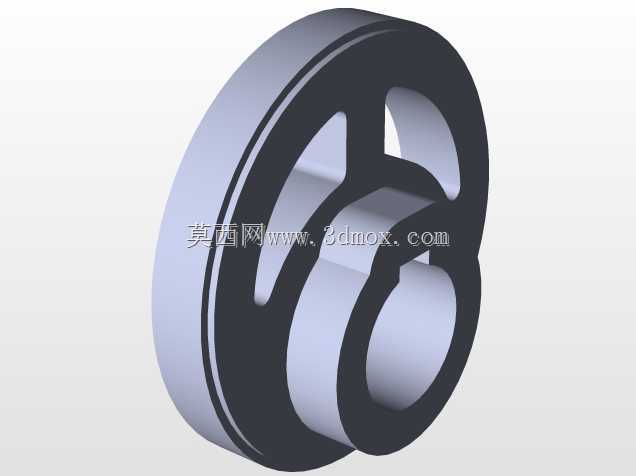

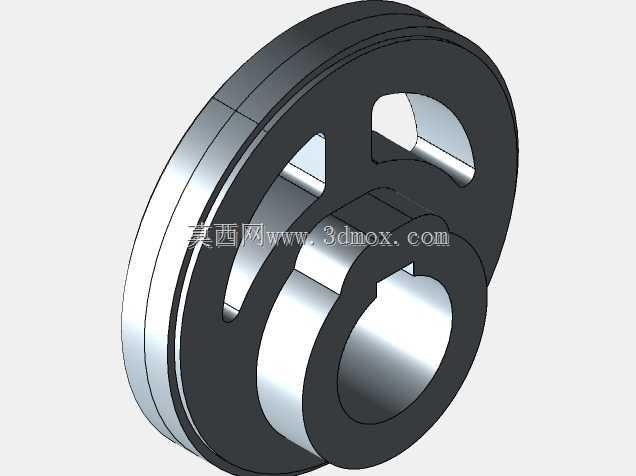

　　组件的核心工作部分为铜合金材质的偏心轮体，轮体的内孔与输入轴采用过渡配合，键槽位置设置在偏心距的反向延长线上，能够抵消部分回转过程中产生的离心力，降低高速运转时的振动幅值。轮体的外圆工作表面粗糙度控制在Ra1.6以内，与配套的偏心套、连杆滑块接触时能够减少摩擦损耗，配合面之间预留有0.03-0.05mm的间隙，可填充润滑脂形成稳定油膜，延长连续运行的维护周期。

　　从安装边界来看，组件整体的轴向总厚度控制在42mm，最大回转外轮廓直径为118mm，安装时需要在机架侧预留直径不小于125mm的回转避让空间，避免轮体运转过程中与周边的机架结构、管线发生干涉。壳体侧面的密封端盖采用红色涂装的钢板冲压件，端盖与壳体结合面处设置有环形密封槽，可嵌入丁腈橡胶密封圈，防止内部润滑脂泄漏，同时阻挡外部环境中的粉尘、切削碎屑进入组件内部的配合面，适配多粉尘、有少量切削液飞溅的车间加工场景。

　　设计过程中针对偏心距的选择做了多轮校核，最终确定的偏心距为6mm，能够输出12mm的总行程，适配多数小行程往复驱动的工况需求；同时对轮体的动平衡做了优化，在偏心轮的配重侧设置了减重孔，将组件运转时的不平衡量控制在G6.3等级以内，当输入轴转速在1500r/min以内时，不会产生明显的共振与异常噪音。组件的两端轴伸位置采用含油轴承作为支撑，相比滚动轴承具备更好的抗冲击性能，在承受间歇性冲击载荷的工况下，不会出现滚动体点蚀的问题，适合冲压、锻压类设备的间歇冲击负载场景。

　　在实际装配调试时，需要先将偏心轮体压装入壳体内部的支撑轴承内，再装入两侧的密封端盖，紧固端盖螺栓时需要采用对角分次拧紧的方式，保证端盖平面与壳体端面完全贴合，避免出现单侧间隙过大导致的密封失效。安装到设备机架时，需要先通过定位销完成组件的初定位，再拧紧安装螺栓，最后盘动输入轴检查轮体回转是否顺畅，有无卡滞、异响的情况，确认无异常后再填充润滑脂投入试运行。

　　这类偏心组件相比传统的曲柄滑块机构，结构更加紧凑，整体占用的安装空间更小，不需要额外设置连杆铰接点，减少了铰接处的磨损间隙，长期运行后的行程精度保持性更好，在对安装空间有严格限制、行程精度要求较高的自动化设备中具备更好的适配性。同时组件的分体式结构设计也方便后期维护，当偏心轮外圆出现磨损时，仅需要拆卸端盖更换内部的偏心轮体即可，不需要整体更换整个组件，能够降低设备的后期维护成本。
