球面镂空蜂窝结构蛋形壳体设计

　　这类球面蜂窝镂空蛋形壳体，在实际工程应用中覆盖多个场景，最常见的是作为流体设备内部的整流匀流构件，安装在管道出口或反应腔体入口段，利用蜂窝孔的导流作用打散紊流，让介质通过时流速分布更均匀，避免局部冲蚀或反应不充分的问题；也可作为轻质装饰承重构件用在展陈设备、文创装置的支撑结构上，依靠球面壳体的力学特性兼顾通透视觉效果与结构强度，部分声学设备的消声腔体内也会用到这类结构，通过蜂窝孔的阻尼作用消耗声波能量，降低特定频段的噪音传递。

　　从功能特性来看，这种结构首先利用了球面壳体的等强度受力特性，相比同厚度的平板结构，球面形态能将外部载荷均匀分散到整个壳体表面，抗外压变形能力提升40%以上；表面的正六边形蜂窝开孔并非随意排布，每个孔的边都沿球面经纬方向做了曲率适配，相邻孔之间的筋条宽度保持一致，既保证了镂空后的通透率，又让筋条形成连续的传力路径，不会出现局部应力集中的薄弱点。蛋形的长轴与短轴比例经过力学优化，相比正球体，蛋形结构在竖直放置时底部接触区域的曲率更大，放置稳定性更好，同时上部的缓曲面能让流体或气流通过时的阻力更小，不会出现正球体后部的涡流区。

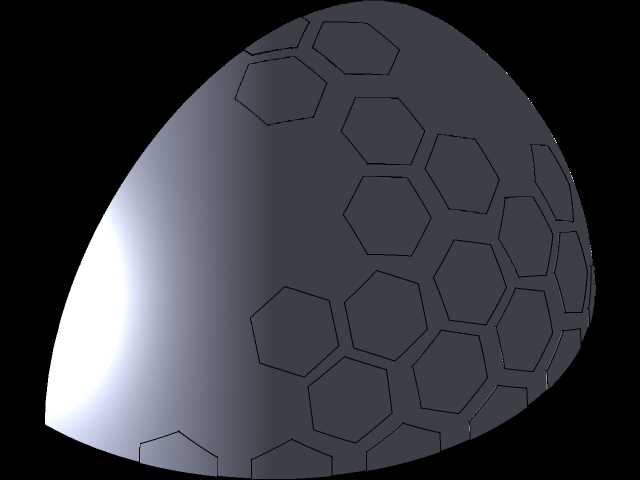

　　设计这类结构时，首先要确定使用场景的安装边界尺寸，比如作为管道整流构件使用时，壳体最大外径要比管道内径小2-3mm，预留安装间隙与热膨胀量，长轴长度要匹配管道整流段的长度要求，通常取管道内径的1.5-2倍才能保证整流效果；如果作为装饰承重构件，要根据承载重量调整筋条厚度与开孔率，通常承载每10kg静载荷，筋条厚度不小于1.5mm，开孔率控制在60%以内，避免结构失稳。建模过程中先构建蛋形基础曲面，通过参数化方程控制长轴短轴的曲率变化，保证曲面G2连续，没有局部折皱；之后在曲面上排布正六边形蜂窝网格，利用曲面投影命令将平面蜂窝网格映射到蛋形曲面上，每个六边形的顶点都贴合曲面曲率，再通过曲面加厚命令生成实体筋条，最后对所有开孔边缘做R0.5-R1mm的圆角处理，避免锐边造成的应力集中，也能消除加工时的毛刺残留。

　　实际选型使用时，要注意安装固定方式，这类壳体通常采用底部法兰粘接或卡扣固定，固定端的筋条要做局部加厚处理，厚度是其余筋条的1.5倍，避免安装时受力断裂；如果用在有流体冲刷的场景，要根据介质腐蚀性选择对应材质，普通水环境用ABS或PP材质即可，有酸碱腐蚀的场景要选用PVDF或316L不锈钢，3D打印制作时要注意摆放角度，尽量让长轴沿打印Z轴方向放置，减少支撑结构对蜂窝孔内壁的影响，保证孔道通畅。另外这类结构的通透率可以根据需求调整，需要更高通透率时可以缩小筋条宽度、增大六边形孔的内切圆直径，但要同步校核壳体的抗变形能力，避免受压时出现凹陷；需要更高结构强度时可以适当增大筋条宽度，缩小开孔尺寸，保证整体刚度满足使用要求。
