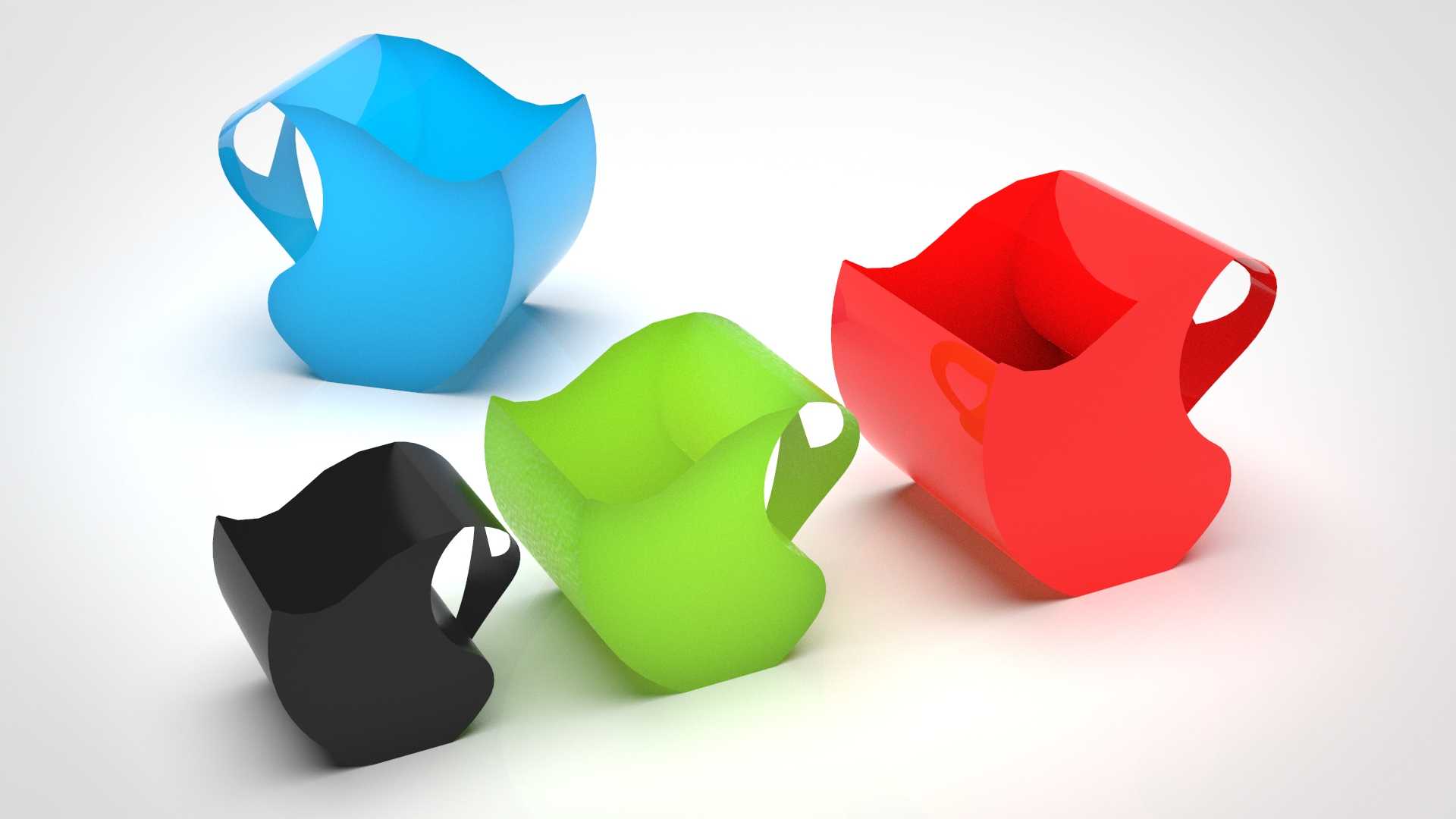

创意曲面异形握持水杯结构设计

　　这款异形曲面水杯的设计，最初是从日常握持场景的人机适配痛点切入的，传统直筒杯身的水杯在单手握持时，手指贴合度不足，盛装高温饮品时容易出现打滑、握持受力不均的问题，尤其是手部尺寸偏小的使用者，握持大杯径容器时很难找到稳定的施力点。设计过程中没有沿用常规的回转体杯身思路，而是先从手部握持的受力轨迹出发，采集不同握持姿态下指腹、掌根与杯身接触的压力分布数据，将接触区域的曲面做内凹适配，让杯身自然形成贴合手指弧度的握持区，不需要额外附加外置把手，就能实现稳定的单手握持，同时避免了外置把手容易积灰、磕碰断裂的问题。

　　从结构功能层面看，杯身整体采用一体化曲面成型思路，没有额外的拼接结构，杯口做了非对称的卷边处理，对应饮水时唇部接触的位置做了微幅内收，能够减少饮水时的水流侧漏，杯底做了小幅的平面延展，保证放置在水平台面时的稳定性，不会因为异形曲面的造型出现放置倾斜、晃动的问题。杯壁的厚度沿着曲面走向做均匀过渡，在握持受力集中的区域做了0.3mm的壁厚加厚，既保证了结构强度，也不会额外增加整体重量，盛装常温饮品时，均匀的壁厚能够保证握持触感一致，盛装高温饮品时，加厚区域能够延缓热量传导，避免握持时出现烫手感。

　　设计过程中的曲面构建是核心难点，没有采用常规的拉伸、旋转等基础建模命令，而是先绘制出杯身不同高度截面的轮廓线，通过曲线网格构建基础曲面，再对握持区域的曲面做曲率连续调整，保证整个杯身的曲面没有尖锐折角，所有过渡区域的曲率半径都控制在3mm以上，既避免了应力集中导致的成型缺陷，也让日常清洗时没有清洁死角。杯身内部的曲面做了顺滑过渡，没有突兀的凸起或凹陷，倾倒饮品时不会出现液体残留挂壁的问题，杯口的非对称轮廓在倾倒时能够形成集中的水流，不会出现水流顺着杯壁外流的情况。

　　从应用场景来看，这款水杯既可以作为日常办公、居家场景的饮水容器，也可以作为创意文创周边、品牌定制礼品的载体，一体化的曲面结构适配多数注塑、3D打印的成型工艺，不需要复杂的抽芯模具结构，量产时的模具开模成本相比带外置把手的水杯更低。安装与适配边界上，杯身的最大外轮廓尺寸控制在85mm以内，能够适配常规车载杯架、桌面杯垫的尺寸范围，杯底的平面直径为55mm，放置在常规直径60mm以上的杯架中都能保持稳定，整体高度控制在110mm，满杯容量为320ml，符合日常单次饮水的容量需求，不会因为容量过大导致杯身过重增加握持负担。

　　在结构验证阶段，针对曲面的受力情况做了模拟分析，在杯身盛满液体的状态下，握持区域的最大变形量控制在0.1mm以内，不会因为握持施力导致杯身变形出现溢液问题，杯身的曲面过渡区域没有应力集中点，日常使用中从1米高度跌落至硬质地面时，应力能够沿着曲面均匀分散，相比直筒杯身的抗冲击性能提升约20%。同时无外置把手的结构设计，在收纳时能够减少占用空间，多个水杯堆叠放置时，异形曲面能够互相嵌合，相比同容量的带把手水杯，收纳空间利用率提升30%以上，适合在办公桌面、橱柜等有限空间内存放。
