这套间歇传动结构是自动化转位工位里非常经典的实现形式,常见于多工位装配转盘、包装机械的送料分度、轻工设备的间歇进给单元,核心作用是把主动件的连续匀速转动,转换为从动转盘的周期性间歇转动,实现工位的精准步进停顿,满足加工、装配、检测工序需要工件在固定位置停留的工艺要求。

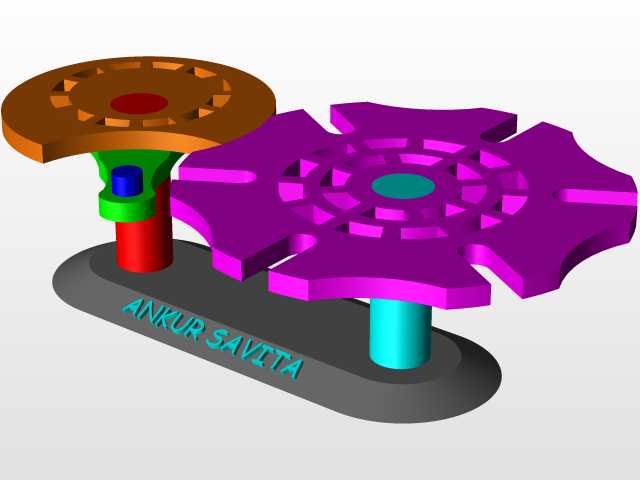

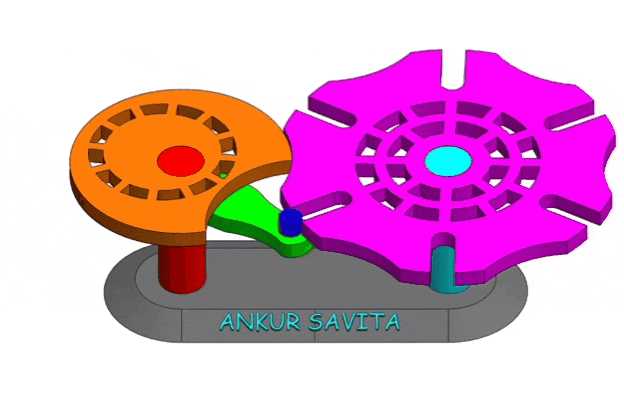

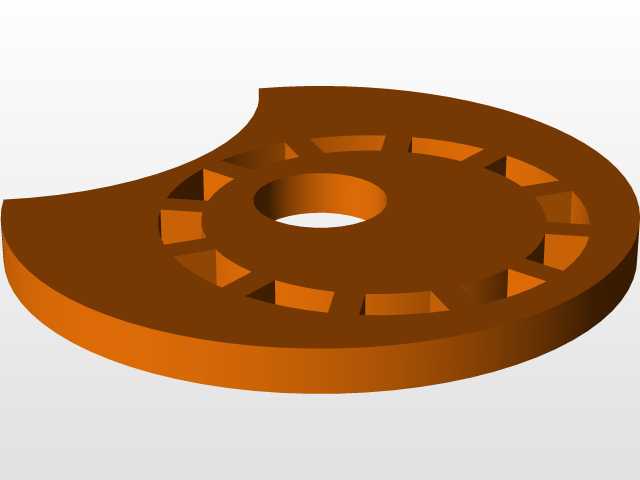

从结构组成来看,整套机构包含带缺口的主动拨盘、圆柱锁止弧、拨销、六槽从动槽轮、安装底座以及两个支撑转轴。主动拨盘做整周连续回转,当拨销未进入槽轮的径向导槽时,槽轮上的内凹锁止弧会被拨盘上的外凸圆弧锁止面卡住,此时槽轮保持静止状态,对应工位停留的工艺阶段;当拨销开始切入槽轮的径向导槽时,锁止弧刚好脱开配合,拨销带动槽轮按照固定传动比转动,当拨销从导槽另一侧脱出时,锁止弧再次进入配合位置,槽轮重新进入静止锁止状态,完成一次转位动作。
设计过程中首先需要确定槽数,这套结构选用六槽结构,对应单次转位角度为60度,相比四槽结构,六槽槽轮的运动冲击更小,动程里的角加速度变化更平缓,适合中速运转的转位场景,当然槽数也不能无限制增加,槽数过多会导致槽轮的轮槽根部强度下降,同时锁止弧的配合长度缩短,锁止定位精度会受影响,六槽是兼顾转位平稳性、结构强度、工位适配性的常用选择。拨销的安装位置需要严格匹配中心距,拨盘与槽轮的中心距确定后,拨销的回转半径要保证切入和脱出导槽时,运动方向刚好与导槽的径向方向相切,避免拨销和导槽侧壁出现刚性卡滞,减少接触应力和磨损。
锁止弧的设计是保证停位精度的核心,锁止弧的配合间隙需要控制在合理范围,间隙过大会导致停位时槽轮出现窜动,工位定位偏差超差,间隙过小则会在锁止和解锁的瞬间出现卡涩,增大传动阻力,甚至出现机构卡死的情况。支撑转轴的设计需要考虑径向载荷,槽轮转位启停时会存在冲击载荷,转轴与底座的配合需要选用合适的公差带,保证转动灵活的同时控制径向跳动量,底座作为整套机构的安装基准,两个转轴安装孔的中心距公差、平行度公差都需要严格控制,否则会导致传动过程中拨销与导槽的配合间隙不均匀,出现单侧磨损加剧的问题。
安装边界方面,整套机构的安装基准为底座的下安装面,需要保证安装面的平面度,避免底座固定后出现变形导致两轴平行度超差;主动轴的输入端需要连接动力源,通常会配套减速电机输出合适的转速,槽轮的输出端可以直接连接转台主轴,也可以通过齿轮副做进一步的分度扩展。实际应用中需要在拨销与导槽的配合面、转轴的转动配合位置添加润滑脂,降低长期运转的磨损量,同时需要根据实际运转转速调整拨销的材质,高速场景下可以选用带轴承的滚轮式拨销,把滑动摩擦转换为滚动摩擦,进一步降低传动阻力和冲击噪音。
这类槽轮机构相比凸轮分度器结构更简单,加工制造成本更低,维护更方便,适合中低速、分度精度要求不是极高的自动化工位,在设计时需要核算槽轮的转动惯量匹配,避免槽轮带动的负载过大导致启停冲击超过零件的强度极限,同时要根据实际的工位停顿时间要求,匹配拨盘的转速,保证单次转位的时间和停顿时间符合工艺节拍要求。在建模过程中需要重点验证拨销切入导槽的运动轨迹,做运动仿真检查是否存在干涉,确认锁止弧的配合时序完全匹配拨销的进出时机,避免出现运动干涉或者锁止失效的问题,同时要校核轮槽根部的应力集中情况,对根部做合理的圆角处理,避免长期受冲击载荷出现根部断裂的失效形式。
