节庆主题装饰吊床结构三维设计

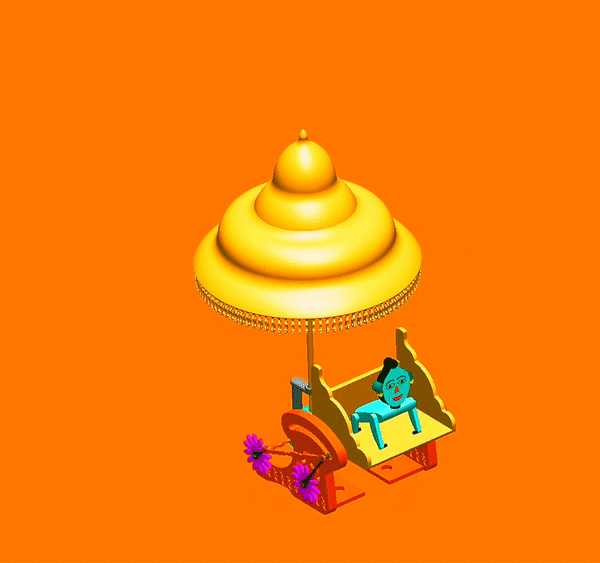

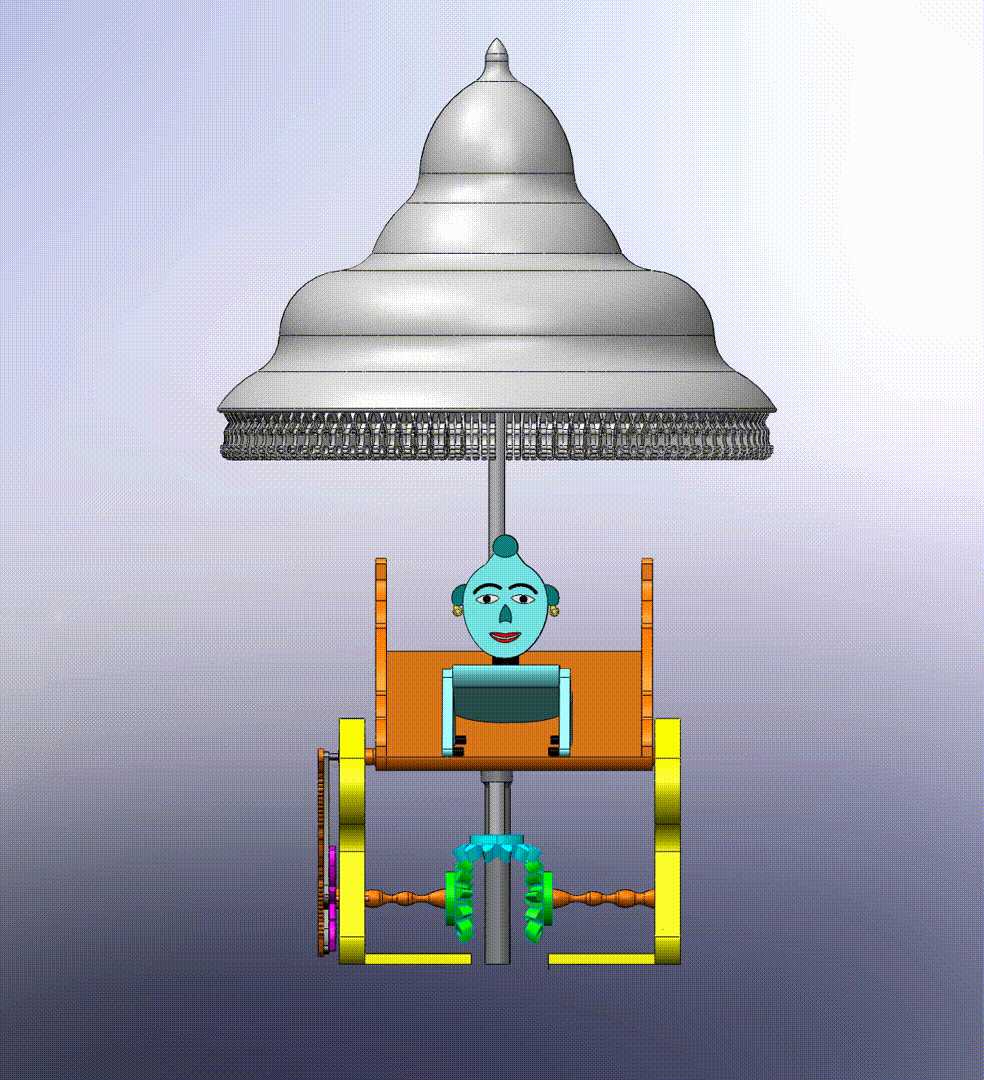

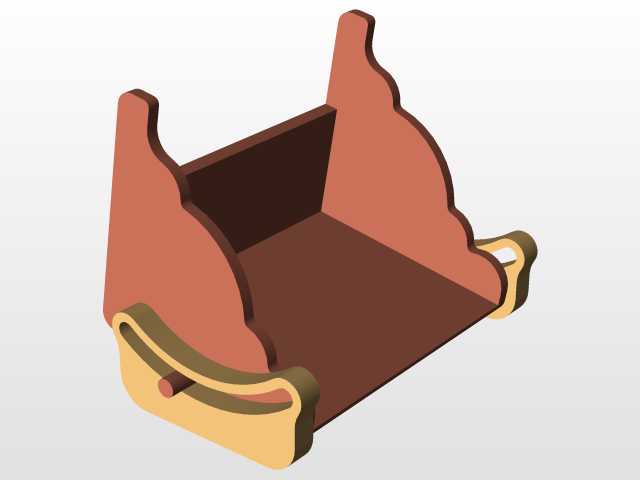

　　该结构的设计初衷是适配民俗节庆场景下的小型互动展示需求，区别于常规户外休闲吊床的承重设计逻辑，整体结构偏向轻量化展示属性，核心承载区域为躺卧平台，平台边缘做了凸起围边设计，避免展示过程中摆件滑落，围边高度控制在30mm以内，既满足防护需求，又不会遮挡平台上的展示元素。顶部的伞状顶棚采用多层阶梯式曲面造型，最上层为圆弧顶帽结构，向下逐层扩展伞面直径，每层伞面的过渡圆角做了差异化处理，最下层伞面边缘设置了垂坠式装饰边，装饰边采用等距排布的细小凸起结构模拟流苏效果，无需额外装配独立装饰件，一体成型即可实现外观需求。顶棚与下方躺卧平台之间通过单根中心立柱连接，立柱直径根据整体结构的抗倾覆需求计算确定，立柱与顶棚、

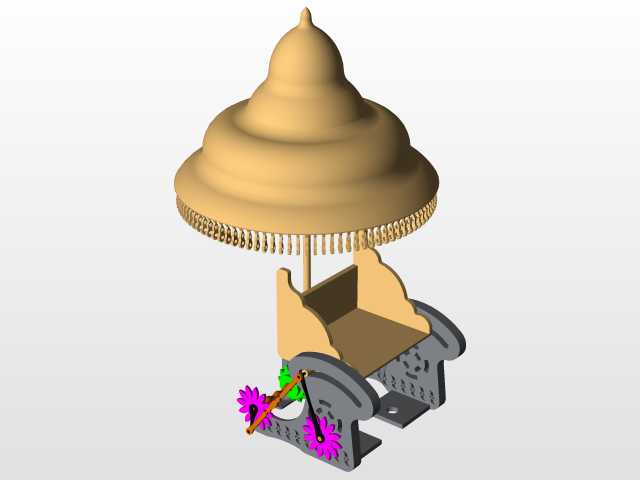

　　平台的连接位置均设置了加强筋结构，加强筋沿立柱周向均匀排布，避免连接位置出现应力集中导致的断裂问题。平台下方设置了摇摆驱动结构，包含两组对称布置的轮状装饰件，轮件边缘设置了花瓣状凸起，既可以作为外观装饰元素，也能在手动拨动时带动整个吊床结构产生小幅摇摆动作，模拟传统吊床的晃动效果，轮件与底座之间通过销轴连接，销轴的配合间隙控制在0.1mm-0.2mm之间，保证转动顺畅的同时不会出现明显的松旷问题。底座部分采用框架式结构，底部设置了四个平整的支撑脚，支撑脚的接触面积经过计算，保证整个结构放置在水平台面时不会出现倾斜，支撑脚高度统一，平面度公差控制在0.05mm以内，避免放置时出现翘边问题。从安装边界来看，

　　整体结构的最大外轮廓尺寸适配常规桌面展示空间，高度方向不超过400mm，最大宽度不超过350mm，放置时仅需要预留直径400mm的水平圆形空间即可，不需要额外的固定连接件，直接放置即可稳定使用。结构的所有连接位置均采用卡扣式装配设计，不需要额外的紧固件，装配时仅需要按照定位槽对准按压即可完成组装，拆解也十分方便，便于收纳运输。在功能设计上，除了基础的展示与摇摆功能外，顶棚结构还可以起到一定的挡尘作用，避免平台上的展示摆件长时间暴露积灰，伞面的倾斜角度经过优化，灰尘落在伞面后会沿斜面自然滑落，不会在伞面堆积。设计过程中优先考虑了注塑成型的工艺可行性，所有结构的拔模斜度统一设置为1.5度，没有出现倒扣结构，不需要设计复杂的抽芯模具，

　　能够有效降低生产制造成本，壁厚控制在2mm-2.5mm之间，整体壁厚均匀，不会出现注塑过程中的缩痕、缺胶等问题。针对摇摆功能的运动干涉问题，设计时做了全行程的运动仿真验证，当摇摆幅度达到最大角度时，平台边缘与底座、立柱之间均保留了至少5mm的安全间隙，不会出现运动过程中的碰撞卡滞问题，轮状驱动件的转动行程也做了限位设计，避免转动角度过大导致结构侧翻。躺卧平台的表面做了微弧面处理，中间位置略低于边缘，放置展示摆件时能够自然向中心聚拢，不会因为摇摆动作导致摆件偏移掉落，平台表面的粗糙度设置为Ra1.6，既不会过于光滑导致摆件打滑，也不会因为粗糙度过高积灰难以清理。中心立柱为中空结构，在保证结构强度的前提下有效降低了整体重量，中空部分的壁厚均匀，不会出现注塑时的壁厚差导致的变形问题，立柱与顶棚、平台的连接卡扣设置在立柱内壁，从外部看不到卡扣结构，保证了外观的整体性。
