卡通笑脸小丑摆件三维造型设计

　　这类卡通造型的装饰摆件，目前多应用在文创周边、桌面陈设、主题展陈以及儿童互动装置领域，不少商业空间的主题美陈、潮玩门店的陈列道具、办公桌面的解压陈设都会用到这类造型明快的立体构件，部分幼教场景的互动教具也会采用同类圆润无锐角的造型设计，避免磕碰风险的同时，凭借高饱和度的明快色彩传递轻松的情绪价值。从结构设计层面来看，整个造型采用卵型主体加底部圆柱基座的组合形式，主体曲面做了全圆角过渡处理，没有尖锐棱边，所有曲面的曲率连续控制在G2级别，既保证了注塑脱模时的顺畅性，也让后续表面喷涂、覆膜等工艺环节不会出现积漆、褶皱等缺陷。底部的圆柱基座直径控制在主体最大截面直径的三分之一左右，基座高度为主体总高度的六分之一，既保证了摆放时的重心稳定，

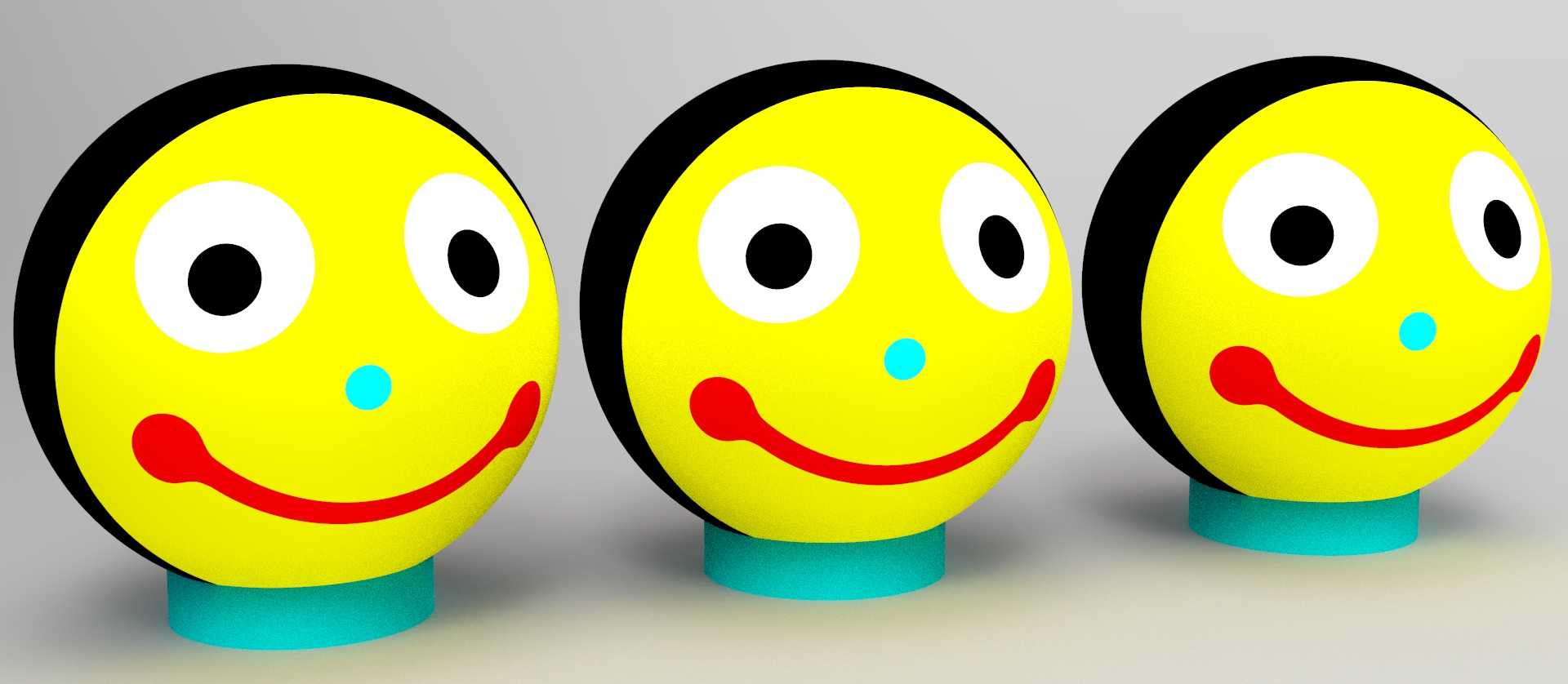

　　不会因为轻微触碰出现倾倒，也不会因为基座过大破坏整体造型的轻盈感。设计过程中首先确定了整体的比例关系，将卵型主体的长轴与短轴比例控制在1.2:1，避免造型过于瘦长或者扁圆带来的违和感，面部元素的排布严格遵循视觉重心原则，双眼的中心连线位于主体垂直高度的二分之一偏上位置，鼻子位于双眼连线下方的中轴线上，微笑嘴型的弧度从两侧鼻翼位置自然延伸，曲率半径随着嘴型走向逐步变化，保证不同角度观看时面部表情都保持协调，不会出现透视变形带来的表情怪异问题。三个不同偏转角度的造型变体，是为了满足成组陈列的需求，每个变体的偏转角度控制在15度到30度之间，成组摆放时能够形成自然的视觉错落感，不会因为造型完全一致显得呆板。

　　曲面建模阶段先绘制主体的轮廓草图，通过旋转凸台生成基础卵型实体，再对眼部、嘴部、鼻子的位置做分割曲面处理，不同颜色区域的分割边界做了0.1mm的下沉台阶处理，方便后续分色喷涂时做遮罩定位，也能避免不同颜色的漆层交界位置出现毛边。基座与主体的连接位置做了内嵌式的定位止口，止口深度2mm，配合间隙控制在0.05mm，既可以保证主体与基座粘接时的定位精度，也能让两者的拼接缝隙控制在肉眼不易察觉的范围。整个造型的壁厚统一控制在2mm，对于这类小型装饰摆件来说，这个壁厚既能保证结构强度，日常拿取摆放不会出现变形破损，也能控制注塑成型时的冷却周期，减少缩痕、翘曲等成型缺陷的出现概率。安装摆放层面，基座底部做了全平面处理，平面度公差控制在0.

　　1mm以内，保证放置在光滑桌面时不会出现晃动，若需要固定在展陈台面上，也可以在基座底部预留3M胶粘贴位或者微型螺丝孔位，不需要额外改动主体造型结构。面部的色彩分区做了明确的曲面分割，黄色主体区域、白色眼白区域、黑色瞳孔与轮廓区域、红色嘴部区域、青色鼻子与基座区域，每个区域的曲面都是独立分割的实体面，后续不管是做分色注塑、表面喷涂还是UV打印，都可以直接提取对应曲面做工艺定位，不需要重新拆分模型。考虑到这类摆件可能会应用在儿童接触的场景，所有外表面的粗糙度都控制在Ra0.8以下，没有细小的夹缝或者凸起结构，避免夹伤手指或者积存污渍，日常清洁可以直接擦拭表面，没有清洁死角。建模过程中对所有曲面做了曲率检查和拔模分析，整体拔模斜度控制在1度以上，完全满足注塑模具的开模要求，不需要额外做结构修改就可以直接导出用于模具设计，若采用3D打印制作小批量样品，也不需要添加额外支撑，所有悬空位置的角度都大于45度，打印时的支撑可以完全设置在非外观面，后期打磨不会破坏外观面的光洁度。成组陈列时，三个不同角度的摆件可以按照直线排布、弧形排布或者三角错落排布，适配不同尺寸的展陈台面，每个摆件的重量控制在100g左右，拿取手感适中，不会因为过轻显得质感不足，也不会因为过重不便于移动摆放。
