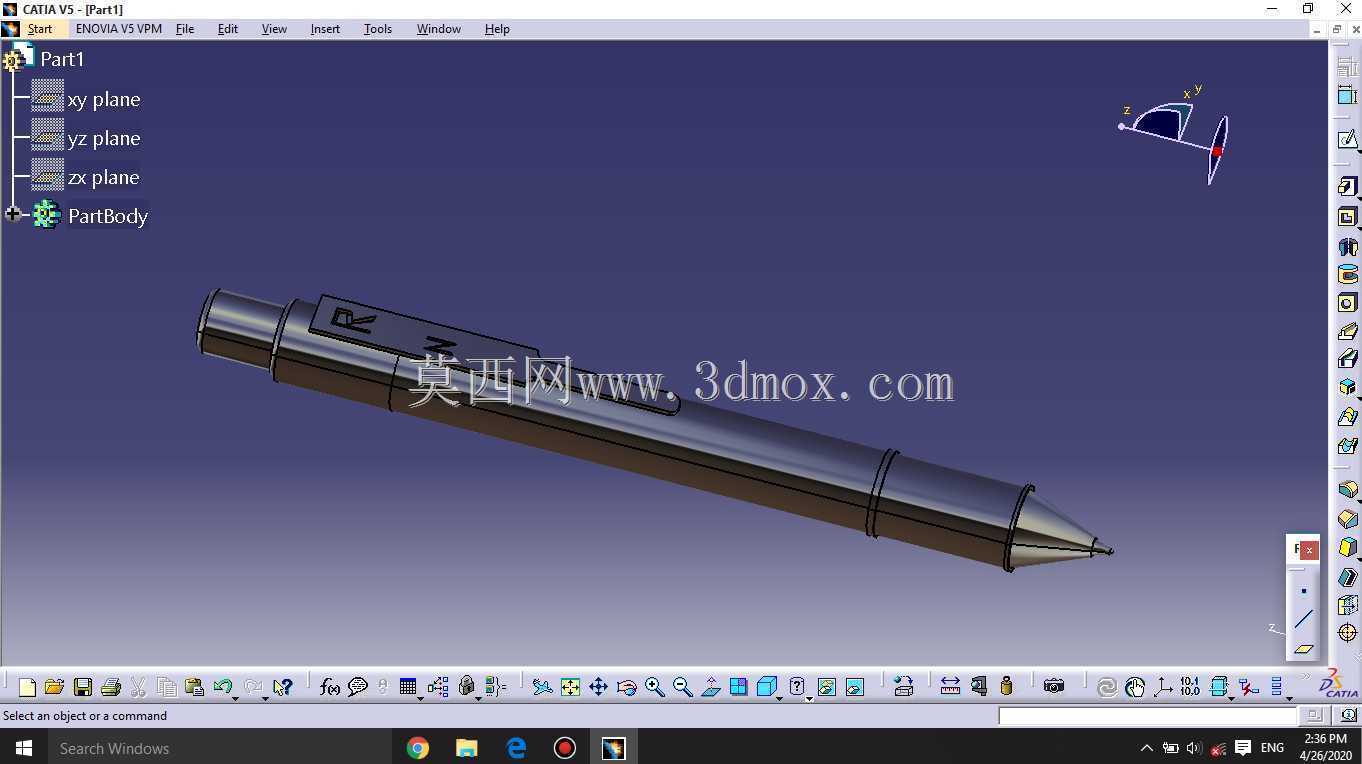

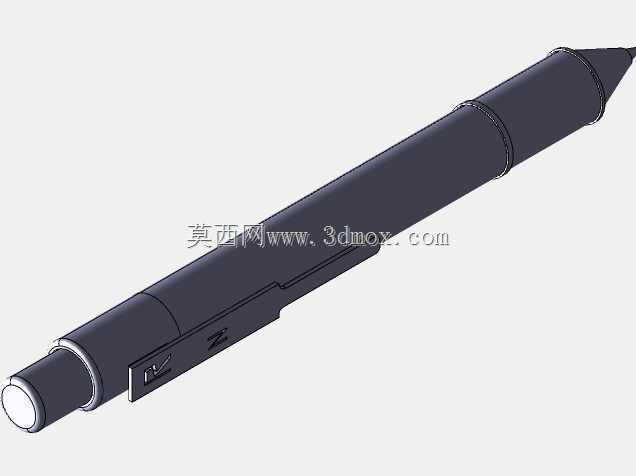

按动式书写圆珠笔结构三维数模

　　日常办公与学习场景中，按动式圆珠笔是普及率极高的手持书写工具，该三维数模完整还原了笔类产品的全组件结构，覆盖笔夹、笔身主体、按动顶杆、弹簧复位结构、笔尖护套、笔芯容纳腔等全部核心零件，可直接用于文具产品的结构验证、装配干涉检查以及后续的开模前结构评审。从实际使用场景出发，这类笔具需要适配不同握持习惯的用户，因此在建模过程中，笔身的握持段做了细微的锥度过渡，靠近笔尖位置的直径收窄至8mm，笔身中段最大直径控制在11mm，整体长度控制在140mm，完全符合成年人手持书写的人机工程尺寸，长时间握持不会产生明显的硌手异物感。设计思路上，优先考虑了笔具的装配便捷性与日常使用的可靠性，笔身采用分段式卡扣结构，不需要额外的粘接工序即可完成组装，

　　生产环节的装配效率可以得到有效提升；笔夹位置做了加厚处理，夹持厚度适配常规笔记本封面、工装口袋的布料厚度，夹持后不会轻易滑脱，同时笔夹与笔身的连接位置做了圆角过渡，避免反复夹持后出现应力断裂的问题。按动结构的设计上，复位弹簧的预压行程做了精准匹配，按动行程控制在5mm，按压力度控制在15N左右，既不会因为按压力度过小导致笔芯意外回缩，也不会因为按压力度过大影响日常使用的手感；笔芯容纳腔的内径做了统一尺寸适配，可以兼容市面上绝大多数通用规格的按动式圆珠笔替芯，不需要用户额外寻找专用替换配件，降低了后续使用的维护成本。笔尖位置的金属护套与笔身主体采用过盈配合装配，护套的内孔与笔芯笔尖的间隙控制在0.2mm，

　　既可以保证笔芯伸出回缩过程中不会出现卡顿，也可以避免间隙过大导致书写过程中笔尖晃动，影响书写的流畅度。从安装边界来看，所有零件的配合公差都按照文具类产品的通用装配标准设定，塑料件的拔模斜度统一设置为1.5度，完全符合注塑生产的工艺要求，不需要额外做结构调整即可直接用于模具开发；笔身表面的标识区域预留了0.2mm的深度，可以用于丝印品牌标识或者产品型号，不会因为日常握持摩擦导致标识快速磨损。在结构验证环节，该数模可以直接用于模拟按动过程的运动仿真，检查弹簧压缩、顶杆卡位、笔芯伸缩全行程的干涉情况，提前排除结构设计中存在的卡滞、复位失效等潜在问题，减少后续实物打样的迭代次数。对于文具结构设计从业者而言，该数模的结构拆分逻辑完全贴合量产产品的实际生产流程，每个零件的壁厚都控制在1.2-1.5mm之间，既可以保证塑料件的成型质量，避免出现缩痕、缺胶等注塑缺陷，也可以有效控制材料成本，兼顾产品的结构强度与生产经济性。
