转向节接头三维结构装配设计

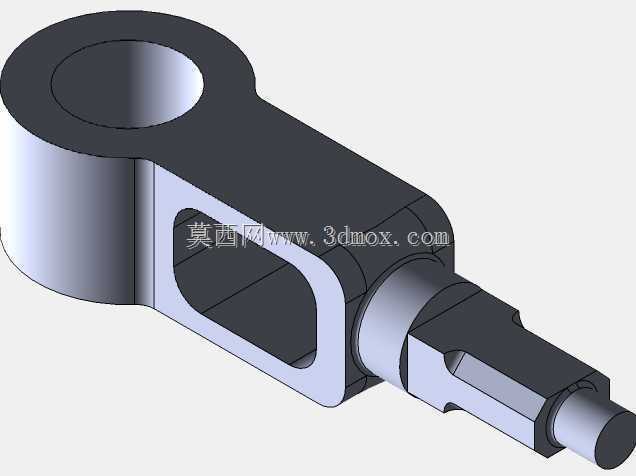

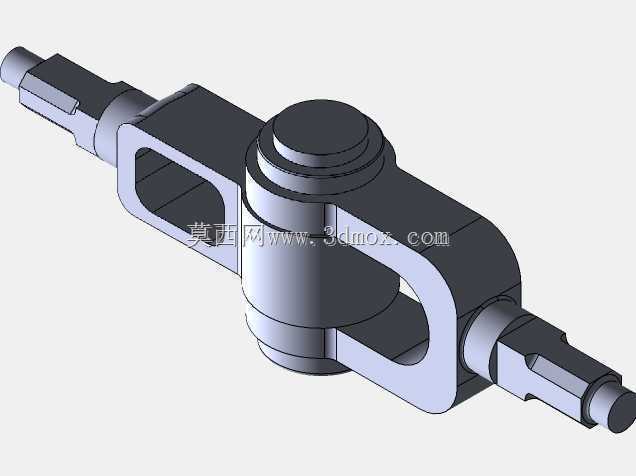

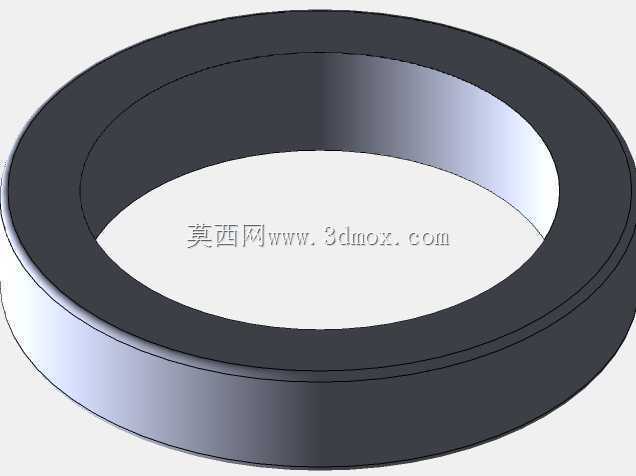

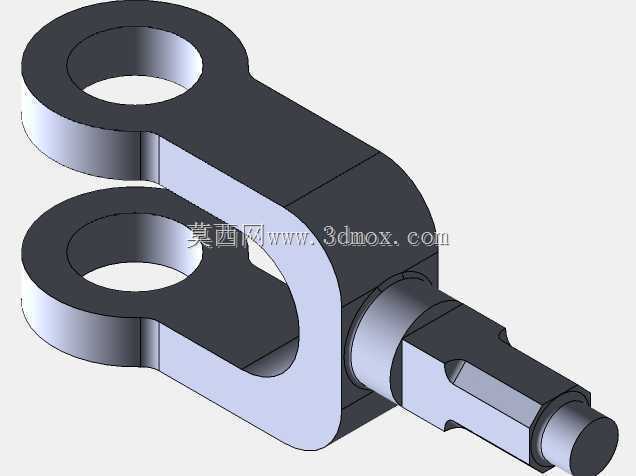

　　在行走类机械的转向传动链路里，这类转向节接头是衔接转向拉杆与转向节臂的核心受力件，日常作业中需要反复承受转向动作带来的交变拉压载荷、路面传导的冲击载荷，同时还要补偿底盘部件安装时的位置偏差、行驶过程中悬架跳动带来的角度偏移，避免传动链路出现卡滞、应力集中断裂的问题。从结构设计逻辑来看，整个部件采用分体式装配思路，中间的销轴主体作为核心承载基体，表面做了硬化处理来提升耐磨性能，销轴两端的轴颈分别对应安装衬套与锁紧结构，保证转动副的回转精度同时，限制轴向窜动量。两侧的叉形接头采用对称式布局，每个接头上都预留了与拉杆连接的销轴孔，孔位的同轴度公差控制在0.02mm以内，避免装配后出现别劲的情况，接头上的楔形定位面是用来匹配拉杆端部的安装槽，装配后可以通过锁紧件实现无间隙配合，杜绝转向过程中的虚位问题。

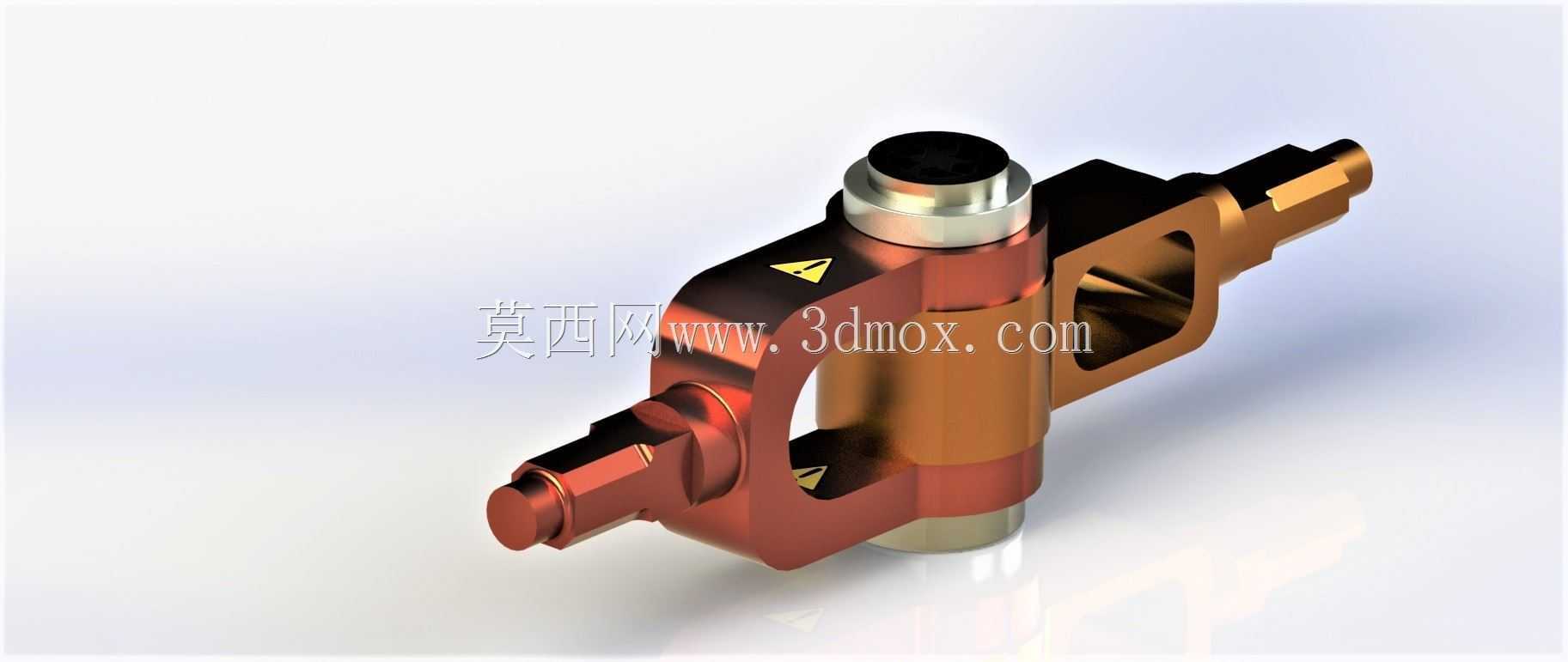

　　从安装边界来看，部件整体的回转中心到两侧连接端的中心距经过严格匹配，适配对应吨位车型的转向梯形参数，不会因为尺寸偏差导致转向内外轮转角不符合阿克曼几何要求，加剧轮胎磨损。销轴的直径尺寸按照额定转向力的1.5倍安全系数核算，材料选用常用的合金结构钢，调质处理后芯部保持足够的韧性来承受冲击载荷，表面高频淬火后硬度达到HRC55-60，满足长期往复转动的耐磨需求。叉形接头的耳部厚度经过有限元应力校核，在最大转向阻力工况下，最大应力值远低于材料的屈服强度，不会出现耳部开裂的失效问题。接头上设置的警示标识位置，是用来提示维修人员装配时的锁紧方向，避免反向安装导致锁紧件松脱引发行驶安全隐患。

　　实际建模过程中，转动副的配合间隙是重点把控的参数，间隙过大会导致转向虚位过大，转向响应滞后，间隙过小则会在低温环境下因为材料热胀冷缩出现卡滞，无法顺畅完成转向动作。两侧接头的连接端采用了快装式的轴头结构，不需要额外加工连接螺纹，装配时直接插入对应拉杆的安装孔内，穿入锁紧销即可完成固定，大幅提升底盘装配线的作业效率，也方便后期维保环节的部件更换。部件的所有棱边都做了R1-R2的圆角过渡，避免应力集中，同时去除加工毛刺，防止装配过程中刮伤密封件或者维修人员。在传动系统的匹配上，这类接头可以适配不同直径的转向拉杆，只需要更换对应尺寸的连接衬套即可，具备一定的通用化属性，能够覆盖多款同平台车型的转向系统需求，减少零部件的品类数量，降低供应链的管理成本。从实际使用场景来看，不管是商用车辆的转向系统，还是小型工程机械设备的转向传动链路，这类结构的转向节接头都能稳定发挥作用，在泥泞、颠簸、高低温交变的复杂作业环境下，依然能保持稳定的传动精度与结构强度，不会因为环境因素出现早期失效。建模时对各个配合面的表面粗糙度也做了对应要求，转动配合面的粗糙度控制在Ra1.6以内，安装定位面的粗糙度控制在Ra3.2以内，非配合面做喷塑防锈处理，提升部件在潮湿、多盐雾环境下的抗腐蚀能力，延长整机的维保周期。
