十字轴式万向联轴器结构设计

项目分类:通用机械零部件 发布时间:2021-12-04 ID:432712
  • 十字轴式万向联轴器结构设计
  • 十字轴式万向联轴器结构设计
  • 十字轴式万向联轴器结构设计
  • 十字轴式万向联轴器结构设计
  • 十字轴式万向联轴器结构设计
  • 十字轴式万向联轴器结构设计

  在各类需要补偿两轴间角度偏移、径向偏移的传动场景中,十字轴式万向联轴器是应用极为广泛的轴系传动连接件,从冶金设备的轧辊传动、工程机械的动力传输,到轻工机械的进给机构、农业机械的动力输出端,都能见到这类部件的身影。它的核心作用是在主动轴与从动轴轴线不共线、存在轴线夹角的工况下,依然可靠实现连续回转运动,平稳传递转矩与运动,避免轴系因安装误差、工作变形、机架振动等产生的附加载荷,有效延长轴系内轴承、齿轮等配套部件的使用寿命。

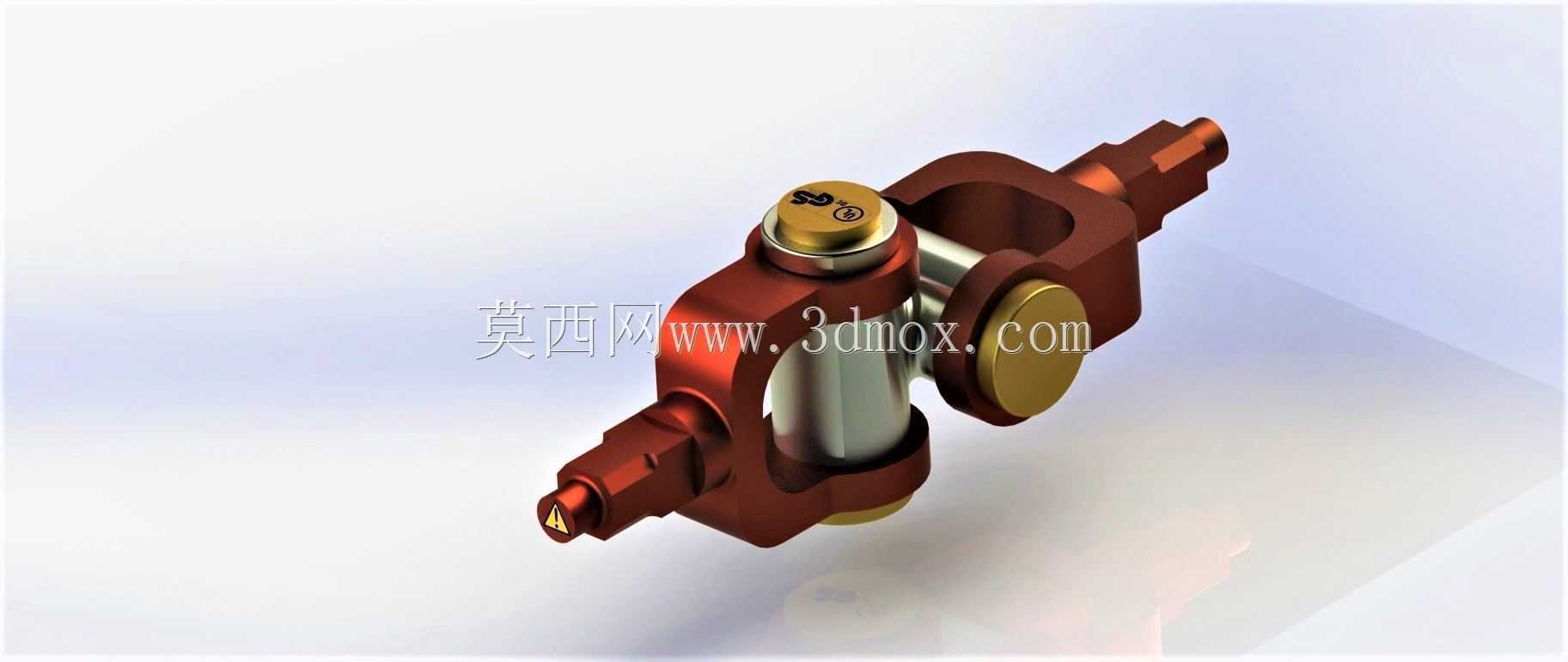

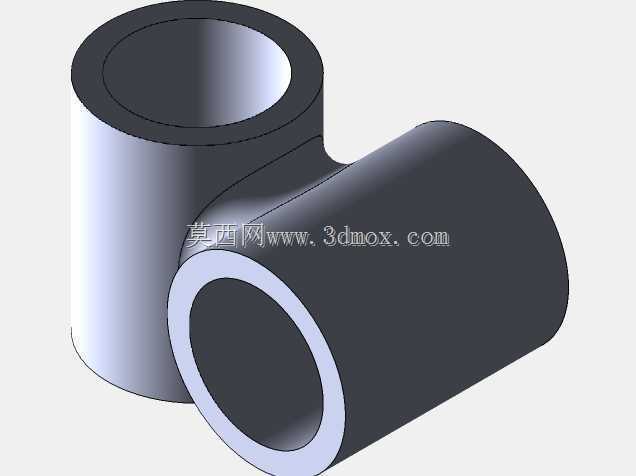

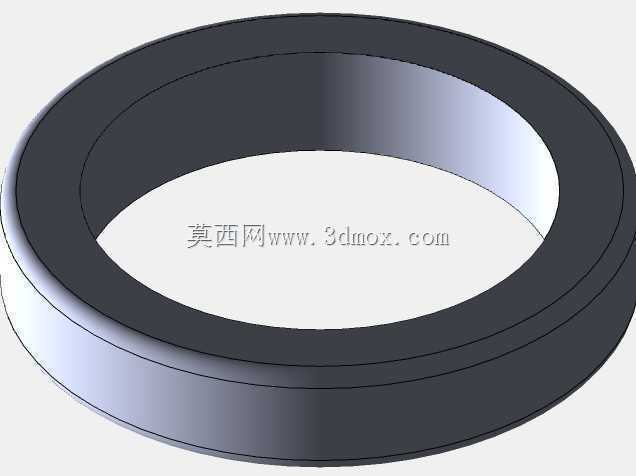

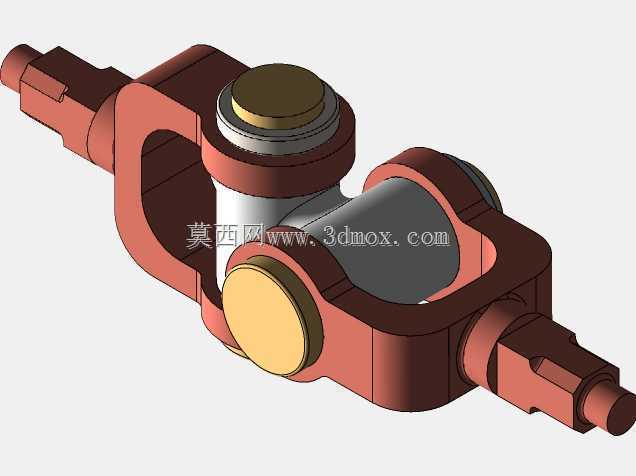

  这款万向联轴器采用典型的十字轴式双铰点结构,核心传动件为十字轴本体,两端分别连接两个叉形接头,十字轴的四个轴颈通过轴套、滚针组件与叉形接头的安装孔配合,保证每个铰接点都能灵活转动,补偿两轴间最大可达15°-25°的轴线夹角,相比刚性联轴器,它对安装精度的容忍度更高,尤其适合工作过程中存在机架变形、轴系窜动的设备场景。叉形接头的外端设计有标准轴连接结构,可根据配套轴的形式选择平键连接、花键连接或者过盈配合连接,适配不同转矩等级的传动需求。

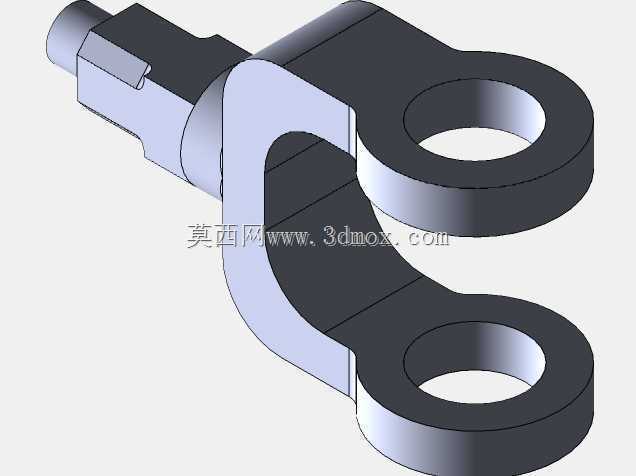

  从设计思路来看,这款联轴器在建模时优先保证了铰接点的配合间隙合理性,十字轴轴颈与轴套之间预留了适合润滑脂存储的间隙,避免高速转动时出现干摩擦;叉形接头的叉臂部分做了等强度优化,在保证结构刚度、满足转矩传递强度要求的前提下,去除了非受力区域的多余材料,既降低了部件自身重量,也减少了高速回转时的不平衡量。十字轴的轴颈根部做了圆角过渡处理,避免应力集中导致的疲劳断裂,这也是实际工程应用中万向联轴器最容易出现失效的位置,建模时严格按照机械设计手册的圆角要求做了结构处理,没有出现尖锐直角的不合理结构。

  安装边界方面,这款联轴器的两个叉形接头端面间距、最大回转直径、轴孔直径都按照常用的中小功率传动场景做了适配,安装时需要保证两个叉形接头的叉面处于同一平面,否则会出现从动轴转速波动,产生附加动载荷;铰接点处预留了润滑注油结构的安装位置,实际使用时可定期加注润滑脂,降低铰接副的磨损速率。外形上,叉形接头采用锻造结构的外形设计,整体轮廓流畅,没有突出的尖锐结构,避免回转过程中剐蹭周边的设备部件,同时也方便做动平衡校正,适配最高数千转每分钟的回转工况。

  不同于单万向联轴器存在转速波动的缺陷,这类结构如果成对使用,还可以通过调整中间轴的安装角度,实现主动轴与从动轴的等速传动,这也是它在汽车传动轴、机床进给传动等要求转速平稳场景中大量应用的原因。建模过程中,所有配合面都按照实际装配要求做了公差匹配,轴孔的配合公差、十字轴轴颈与轴套的配合公差都参考了通用机械零部件的公差标准,模型可直接用于工程出图、装配模拟,也可作为设备选型时的结构参考,帮助设计人员快速核对安装空间、校核传动匹配性。在实际选型时,还需要根据传递的额定转矩、工作转速、轴线偏移量大小来确认具体的尺寸参数,这款模型的结构覆盖了中小转矩等级万向联轴器的典型结构特征,可作为同类型产品设计的参考基准,减少重复建模的工作量,也方便在设备整体装配时提前排查安装干涉问题。
