汽车发动机气门室盖三维结构设计

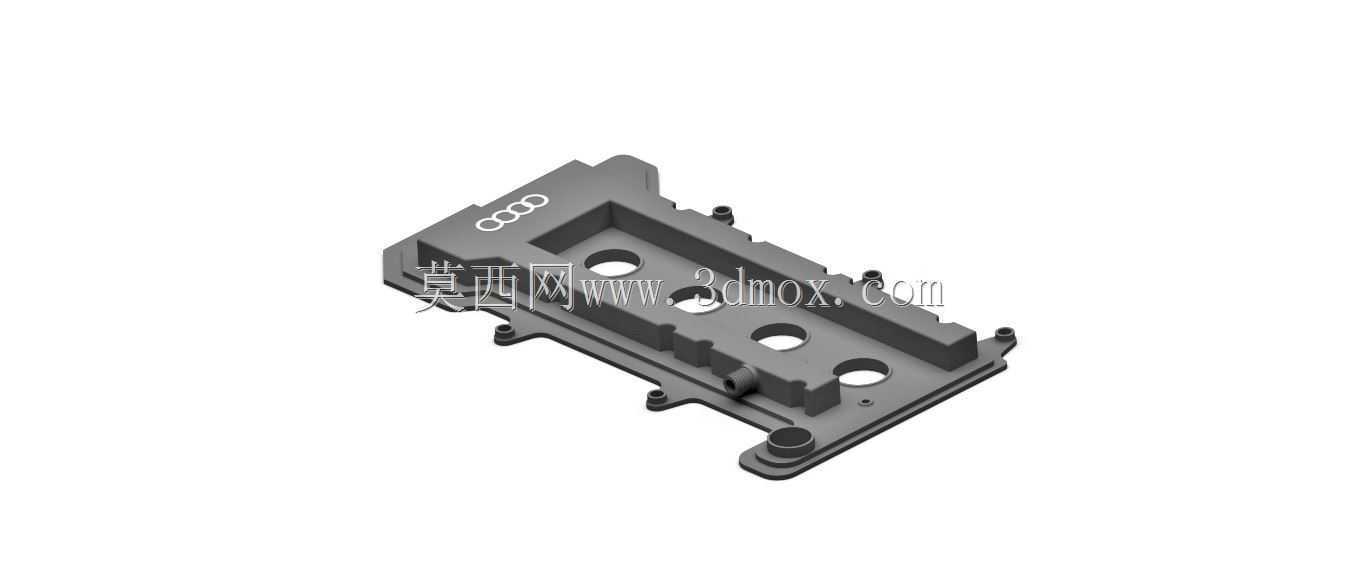

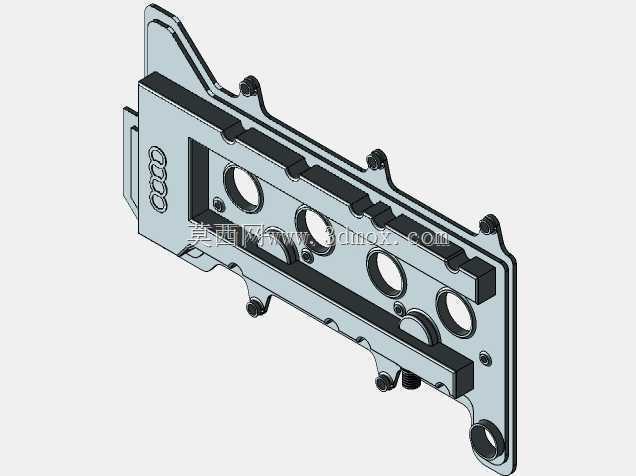

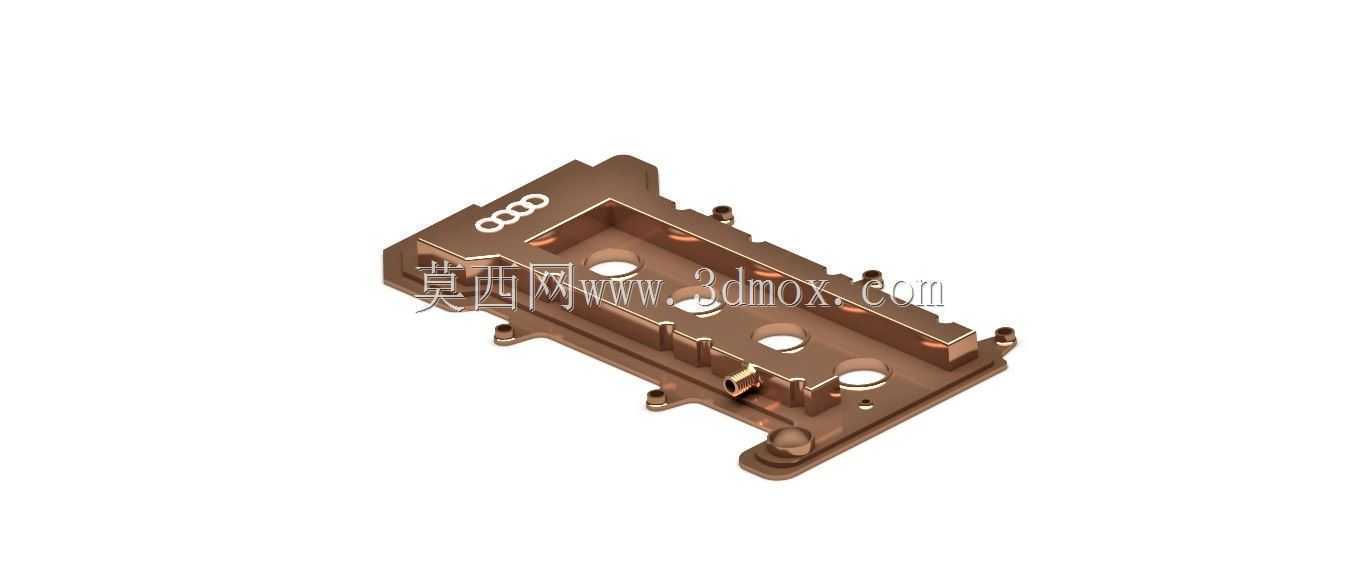

　　在乘用车内燃机的配气机构布局中，气门室盖作为缸盖上部的核心封装部件，直接决定了凸轮轴腔室的密封可靠性与整机NVH表现，日常维保中气门室盖垫的渗漏故障，大多与盖体的结构刚度、安装面平面度设计直接相关。这款气门室盖的结构设计完全围绕直列四缸发动机的顶部布局展开，主体采用一体化压铸成型的腔体结构，轮廓完全匹配缸盖上部的凸轮轴布置空间，四个圆形避让孔精准对应火花塞的安装位置，周边凸起的加强筋沿着腔体受力方向分布，既可以降低压铸过程的壁厚不均问题，也能提升整体结构刚度，避免发动机运行过程中盖体受振动、温度交变影响产生形变，破坏密封面的压紧力均匀性。从安装边界来看，盖体周圈分布的多个螺栓安装凸台，位置完全对应缸盖上部的螺纹孔位，

　　每个凸台都做了局部加厚处理，避免螺栓拧紧时局部应力集中导致盖体开裂，凸台高度经过精准核算，保证密封垫压缩量处于合理区间，既不会因压缩量不足导致渗油，也不会因压缩量过大造成密封垫永久变形失效。盖体侧面预留的传感器、通气管接口结构，位置完全匹配发动机舱的周边管路走向，接口处的凸台结构做了圆角过渡，减少应力集中的同时，也方便后续管路接头的装配定位。设计过程中首先需要匹配缸盖顶部的所有凸台、避让结构，保证盖体安装后不会与凸轮轴、气门摇臂等运动部件产生干涉，腔体内部的深度需要预留足够的缓冲空间，避免机油飞溅过程中直接冲击盖体内壁，减少机油通过通气系统进入进气道的概率。盖体表面的加强筋布局并非随意设置，而是结合发动机运行时的振动模态分析结果，

　　沿着振动形变最大的方向布置，有效提升盖体的固有频率，避开发动机常用工况的振动频率区间，降低共振产生的噪声。在实际装车场景中，这款气门室盖除了承担密封凸轮轴腔室、防止机油渗漏的核心功能外，还需要承担曲轴箱通风系统的油气分离初始腔室作用，盖体内部的挡油结构可以对飞溅的机油进行初步拦截，让液态机油回流到油底壳，只让气态的曲轴箱窜气进入后续的油气分离装置，减少机油消耗。安装时需要按照对角顺序逐步拧紧螺栓，保证密封面各点压力均匀，这也要求盖体的安装面平面度控制在合理公差范围内，否则即使按照规范扭矩拧紧，也会出现局部压力不足导致的渗漏问题。从结构细节来看，盖体边缘的密封槽深度、宽度都匹配对应型号的橡胶密封垫截面尺寸，

　　槽内的定位凸点可以防止密封垫装配时移位，避免长期使用后密封垫受温度变化影响产生收缩移位。盖体上预留的机油加注口周边做了加高凸台，防止加注机油时洒漏的机油顺着盖体表面流到排气侧引发安全隐患，加注口的螺纹尺寸匹配通用的机油盖规格，无需单独开发配套件。针对涡轮增压发动机的更高热负荷需求，这款盖体的壁厚设计做了针对性优化，在温度更高的排气侧适当增加壁厚，降低热形变带来的密封失效风险，同时在加强筋的布局上也更多考虑热胀冷缩的形变方向，预留合理的形变余量，避免不同部位热膨胀量不一致导致的盖体翘曲。在三维建模过程中，所有安装孔位的位置度公差、密封面的平面度公差都需要结合实际工艺能力设定，既要满足装配密封要求，也要避免过高的公差要求提升压铸、机加工的生产成本，每个凸台的拔模角度都结合压铸工艺的脱模需求设置，避免生产过程中出现粘模、拉伤等问题，影响成品率。
