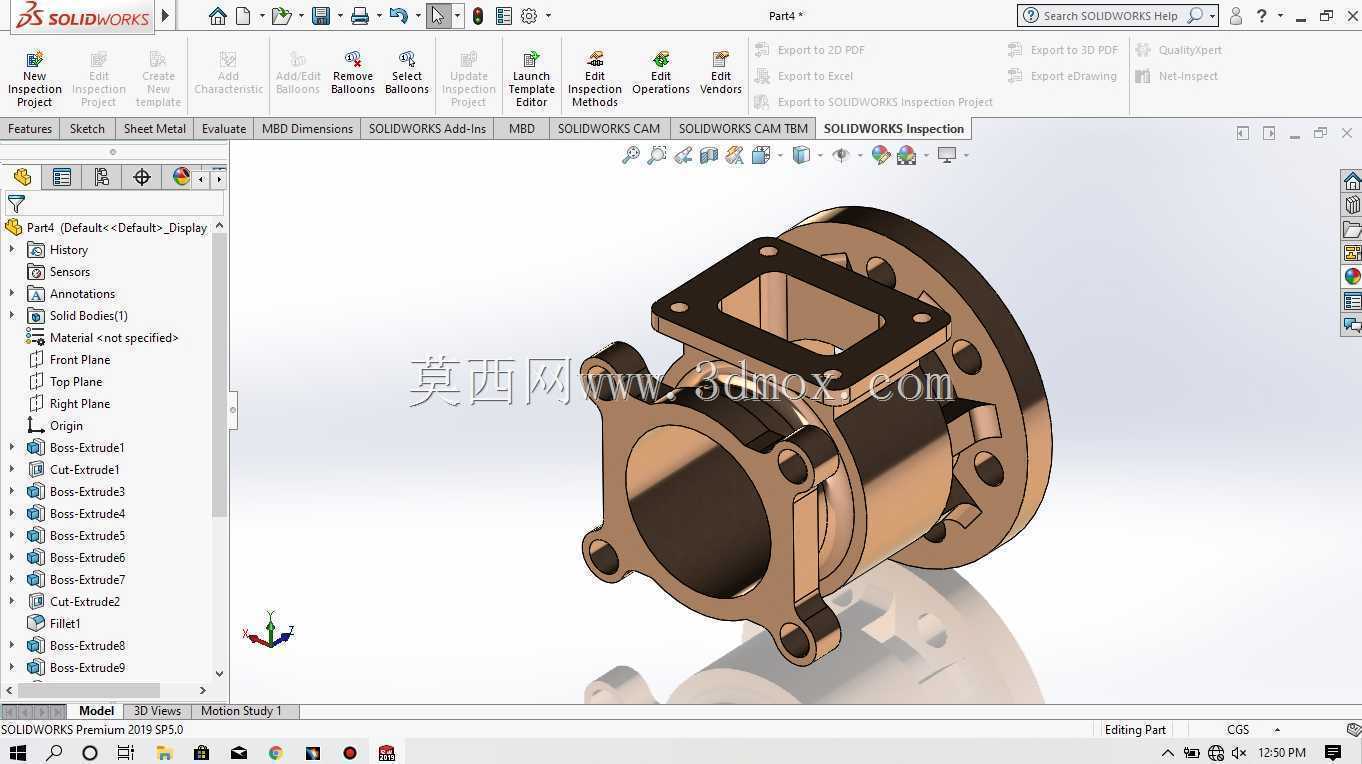

法兰连接式机械管道弯头结构设计

　　这类带法兰安装结构的管道弯头，主要应用在工业流体输送管路的转向节点处，常见于液压动力站、工艺流体输送管线、小型动力设备的冷却循环回路、气动控制系统的管路排布场景中，核心作用是改变管路内流体的走向，同时通过集成的安装结构实现弯头与相邻管路、设备腔体的刚性固定，避免管路转向位置因流体脉动、设备运行振动出现松脱泄漏。从实际使用场景来看，这类弯头区别于普通焊接式弯头，自带的多组安装耳座与方形法兰接口，不需要额外焊接转接法兰，可直接通过螺栓与对应接口的设备端盖、阀块、泵体出口完成对接，在需要经常拆装维护的管路节点中使用频率很高，比如小型内燃机的进气歧管转向段、液压设备的阀组外接管路转向处、工业冷却系统的模组连接管路，都能见到这类结构的弯头。

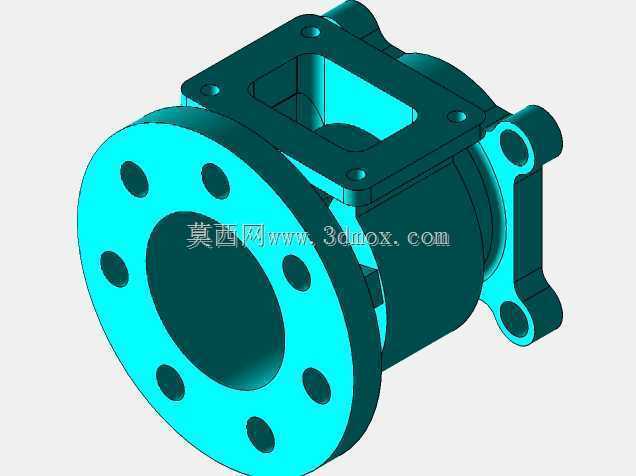

　　从功能特性上看，该弯头采用90度转向的流道设计，流道内壁做了圆弧过渡处理，没有直角折角结构，能最大程度降低流体转向时的局部阻力损失，减少流体在转向位置产生的涡流与紊流，既可以降低管路运行时的流体噪音，也能减少含杂质流体在转角位置的淤积，降低管路堵塞的风险。弯头外侧的圆形法兰端用于对接圆形管路接口，端面上均匀分布的螺栓孔可匹配对应通径的标准法兰垫片，实现端面静密封；另一侧的方形法兰接口则用于对接设备本体上的方形安装座，接口边缘的凸台结构可嵌入设备端的密封槽内，配合密封圈实现端面密封，避免流体从对接面渗漏。弯头本体上延伸出的四个带孔安装耳座，并非用于管路对接，而是用于安装固定支撑件、外接传感器支架或者管路防护盖板，在紧凑安装空间内不需要额外设计焊接支架，直接利用耳座即可完成附属零件的固定，大幅节省管路周边的安装空间。

　　设计这类弯头时，首先要根据管路的额定流量、流体压力确定内部流道的通径尺寸，流道的转弯半径通常取通径的1.2-1.5倍，转弯半径过小会导致流阻陡增，转弯半径过大则会增大弯头的整体外形尺寸，挤占周边设备的安装空间。其次要根据对接端的接口形式确定两端法兰的安装孔位分布，圆形法兰端的螺栓孔位置度公差需要控制在0.1mm以内，保证与对接法兰安装时螺栓能顺利穿入，不会出现错位别劲的问题；方形法兰端的密封凸台尺寸需要与对接端的密封槽做公差配合，凸台外径比密封槽内径小0.05-0.1mm，保证装配时凸台能顺利嵌入槽内，同时不会因为间隙过大导致密封圈偏移失效。安装耳座的位置设计需要避开两端法兰的螺栓安装空间，保证拧螺栓时工具不会与耳座发生干涉，耳座上的安装孔中心到弯头本体外壁的距离要留出足够的扳手操作空间，避免安装附属零件时无法操作。

　　从安装边界来看，这类弯头的圆形法兰端外径、方形法兰端的长宽尺寸是核心安装限位参数，安装时需要保证弯头本体与周边相邻管路、设备结构件的间隙不小于10mm，避免设备运行振动时弯头与周边零件发生碰撞摩擦。弯头的轴向安装长度需要根据管路的排布间距确定，安装完成后弯头的流道中心要与两端对接接口的流道中心保持同轴，偏差不超过0.2mm，否则会在流道对接位置出现台阶，增大流阻甚至产生长期冲蚀磨损。弯头的壁厚设计需要根据管路的额定工作压力确定，通常低压流体输送场景下壁厚取通径的1/10即可，中高压场景下需要对应增加壁厚，同时在流道转弯的外侧位置做局部加厚处理，因为流体转向时对外侧壁的冲蚀压力远大于内侧，局部加厚可以提升弯头的使用寿命，避免长期使用后外侧壁被磨穿出现泄漏。另外，弯头的外表面没有多余的凸起结构，所有棱边都做了倒角处理，既可以避免安装时划伤操作人员，也能减少表面的应力集中点，提升零件的结构强度，在承受管路振动、流体压力冲击时不容易出现开裂问题。
