发动机散热缸体结构三维设计

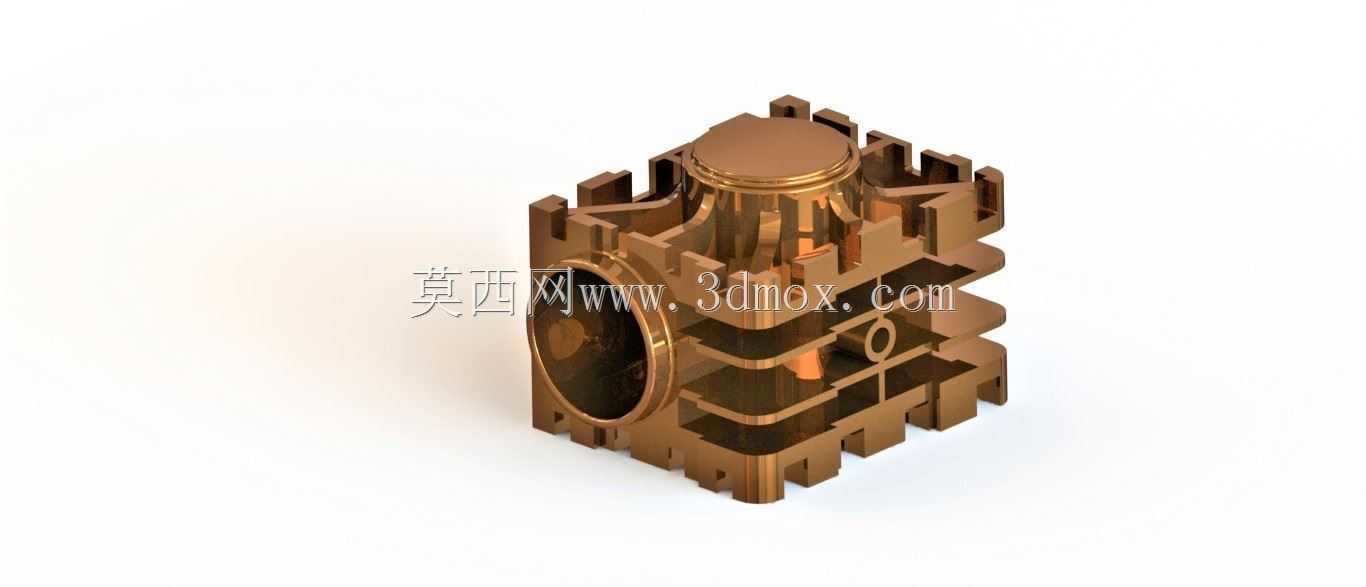

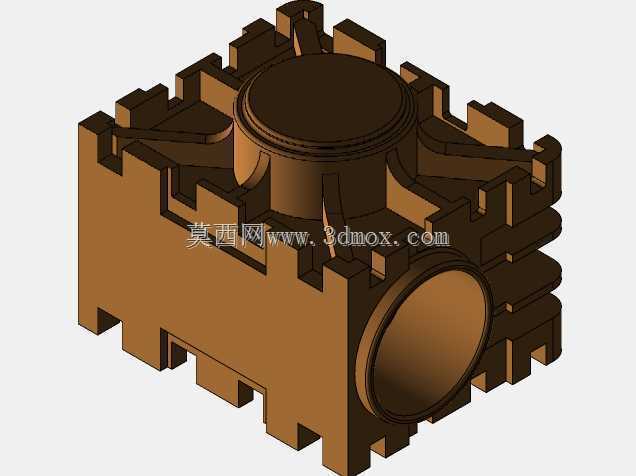

　　该零件属于内燃机核心壳体类构件，主要应用在中小排量往复式内燃机的缸体散热段，适配通用汽油机、小型柴油机以及特种动力设备的动力单元，在园林机械、小型工程机械、农用动力机组中都能见到同结构部件的应用。从实际使用场景来看，这个部件承担着活塞运动导向、燃烧室热量导出、周边附件安装定位的多重作用，外侧的多层鳍片结构是核心的散热载体，工作时缸内燃烧产生的高温通过缸壁传导到外侧鳍片，依靠流经鳍片间隙的空气带走热量，保证缸体工作温度维持在材料允许的范围内，避免热变形导致活塞卡滞、密封失效等故障。设计过程中首先要匹配对应排量机型的缸径参数，内壁的圆柱面需要严格保证圆度与圆柱度公差，表面粗糙度要满足活塞环往复运动的耐磨要求，鳍片的排布并非均匀等距设计，

　　靠近燃烧室上端的鳍片间距更小、厚度更薄，因为上端区域热负荷更高，需要更大的散热面积来强化换热，下端靠近曲轴箱的区域热负荷较低，鳍片厚度适当增加来提升整体结构刚度，避免安装紧固时出现应力开裂。零件侧面的圆形法兰接口是进排气或者配气机构的安装位，法兰面的平面度公差直接影响密封效果，设计时预留了密封垫的安装槽位，周边的凸台结构用于螺栓紧固，凸台高度经过匹配计算，保证螺栓拧紧后不会突出鳍片表面，避免干涉外围导流罩的安装。从安装边界来看，零件上端面与缸盖贴合，需要布置均匀的螺栓孔位，孔位的位置度公差要保证缸盖安装后密封压力均匀，下端面与曲轴箱连接，定位止口的配合公差选择过渡配合，保证装配时的同轴度，避免曲轴连杆机构运动时出现偏磨。

　　零件中间的镂空结构一方面是为了减轻整体重量，另一方面是为了形成空气对流的通道，让冷却空气可以从多个方向穿过鳍片间隙，提升散热效率，镂空区域的加强筋布置经过受力仿真验证，在不增加过多重量的前提下，保证缸体在承受燃烧爆发压力时不会出现过大的形变，筋条的走向同时兼顾了铸造工艺的脱模要求，避免出现倒扣结构，减少铸造时的砂芯用量，降低生产难度。外侧鳍片的边缘做了小圆角处理，一方面是避免生产装配过程中锐边划伤操作人员，另一方面可以减少应力集中，避免设备运行过程中振动导致鳍片根部出现疲劳裂纹。在实际选型匹配时，这个结构的散热效率需要和对应机型的热负荷做匹配计算，鳍片的总散热面积要满足持续额定功率运行时的散热需求，避免过热导致动力衰减，

　　同时整体壁厚的设计要兼顾铸造工艺性，壁厚差控制在合理范围内，避免铸造时出现缩孔、冷隔等缺陷，关键受力部位的壁厚适当增加，非受力区域的壁厚适当减薄来控制整体重量。零件表面的金属质感处理对应的是实际生产中的铸造后喷砂或者氧化处理工艺，提升表面的耐腐蚀能力，同时让鳍片表面的微观粗糙度更合理，提升换热系数。从装配关系来看，这个零件是整个动力单元的核心承载构件，活塞、连杆、配气机构的相关部件都要以它为基准进行安装，所以各个安装面的形位公差要求都比较高，建模过程中需要先确定整体的基准轴线，也就是缸孔的中心轴线，所有的安装孔位、配合面都要以这个轴线为基准进行标注，保证加工和装配的精度。侧面的小型凸台结构是用于安装温度传感器或者机油通道的接口，位置选择在热负荷具有代表性的区域，能够准确反馈缸体的实际工作温度，为冷却系统的调节提供参数依据。整个结构的设计没有多余的冗余部分，每一处几何结构都对应明确的功能需求，鳍片的数量、高度、厚度都经过热平衡计算验证，既不会因为散热面积不足导致过热，也不会因为散热面积过大导致暖机时间过长，影响设备低温启动后的运行稳定性。
