三角带凸台定位安装机械零件结构

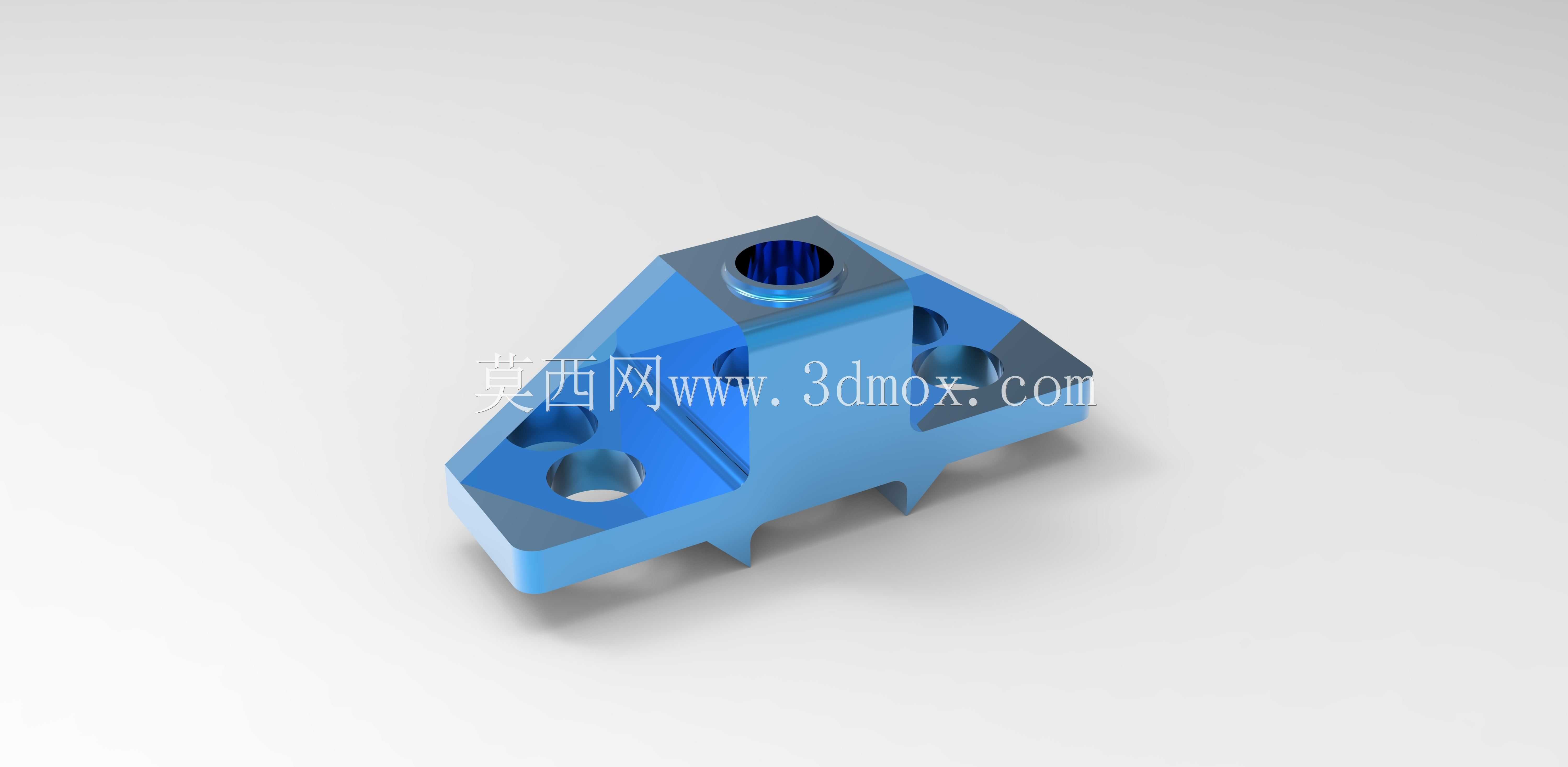

　　在自动化产线的工位定位、小型工装夹具的模组搭建以及非标检测设备的载具固定场景中，这类带三角支撑结构的安装定位件是非常常见的基础连接构件，它的核心作用是在有限的安装空间内，同时完成垂直方向的部件承载与水平方向的位置限位，避免相邻运动部件在往复动作过程中出现位置偏移。从实际使用场景来看，这类零件常被用在电子零部件组装设备的送料轨道侧端，用来固定光纤传感器的安装支架，也会出现在小型注塑件的水口裁切工装里，作为压合机构的底部支撑座，部分桌面型实验检测设备的样品载台固定端，也会采用同结构的零件来完成载台与设备底板的连接。

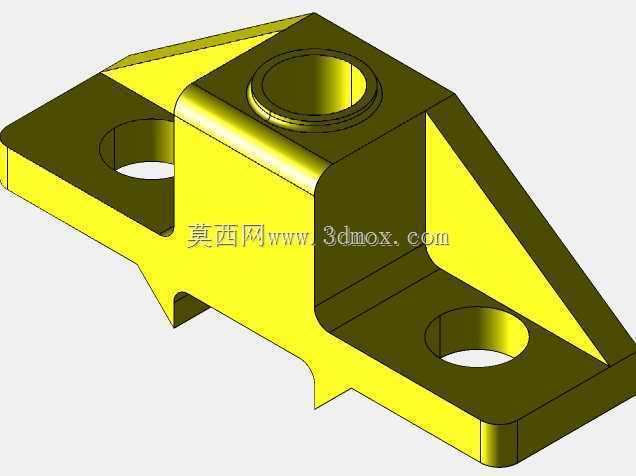

　　设计这类零件的时候，首先要考虑的是安装边界的约束，通常这类零件的安装面会贴合在厚度8-12mm的铝型材设备台面上，底部三个带沉孔的安装位，孔位间距匹配标准20/40系列铝型材的槽口间距，不需要额外加工转接板就可以直接通过内六角螺丝完成固定，沉孔的深度设计要保证螺丝锁紧后端面不突出零件表面，避免后续安装其他部件时出现干涉。零件主体的三角支撑结构不是随意做的造型，而是根据受力方向做的加强设计，垂直方向的凸台是核心的功能位，中间的通孔用来穿设定位销或者紧固螺丝，顶部的锪平端面用来保证配套安装的部件贴合度，避免安装后出现倾斜导致的定位误差。

　　从功能特性上看，零件侧面的两个镂空孔不是减重那么简单，一方面是为了在加工的时候减少材料去除量，缩短CNC加工的走刀时间，另一方面这两个孔可以作为辅助的走线位或者备用安装位，当现场调试需要额外加装小型挡片或者感应片的时候，不需要重新打孔就可以直接利用这两个孔位完成固定，减少现场改制的工作量。零件底部的两个凸爪结构，是为了卡入铝型材的槽口内，在锁紧螺丝的时候零件不会发生转动，安装的时候不需要额外用工具夹持固定，单人就可以快速完成装配，这一点在批量组装设备的时候能节省不少装配时间。

　　实际选型使用的时候要注意，这个零件的垂直凸台高度是固定的，适配的是安装面到被固定部件之间15-20mm的间隙，如果间隙过大需要在底部加调整垫片，不能直接通过加长螺丝来补偿高度差，否则会因为支撑不足导致受力后凸台断裂。零件的材质通常选用6061铝合金做表面蓝色阳极氧化处理，既保证足够的结构强度，也能在设备内部起到一定的防锈和标识作用，部分需要更高耐磨要求的工位，也可以换成不锈钢材质加工，但要注意不锈钢材质的重量更大，安装的时候要确认底部铝型材的承载能力。另外在建模的时候，所有的安装孔位都做了公差配合预留，沉孔的公差按照H7级精度设计，安装销钉的内孔公差控制在0.02mm以内，保证装配后的定位精度满足自动化设备±0.05mm的重复定位要求，零件的所有棱边都做了C0.5的倒角处理，避免装配的时候划伤操作人员，也不会刮破设备内部的走线外皮。
