带定位孔阶梯式金属机械连接块结构

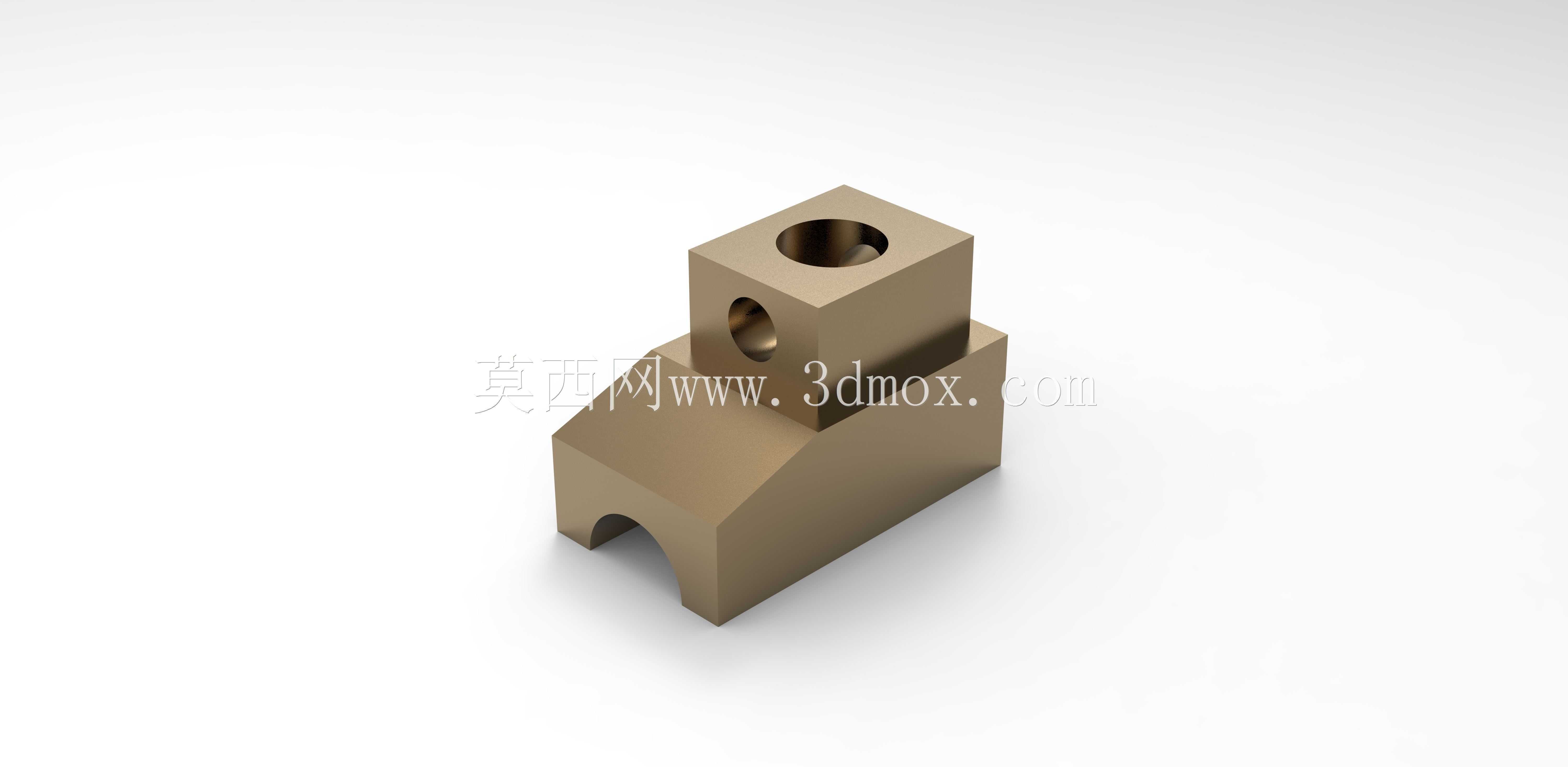

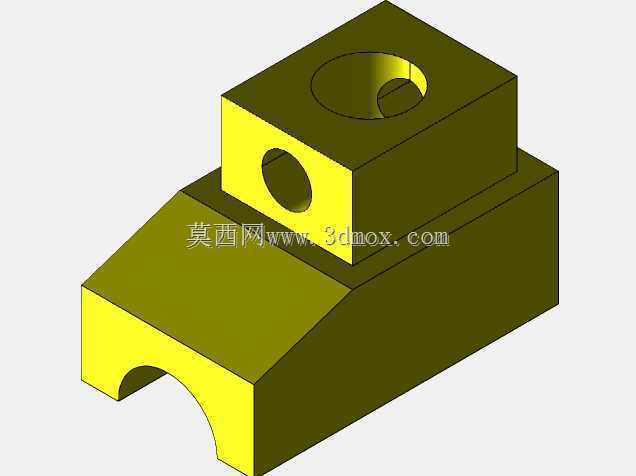

　　日常做非标设备结构设计时，这类带双垂直孔的阶梯式金属块，大多用在工装夹具的定位工位、小型自动化模组的行程限位段，或是检测治具的基准支撑位置，很多人做这类零件建模时容易忽略安装边界的干涉问题，实际装配时才发现让位槽尺寸留得不够，和相邻的导轨滑块、气缸推杆产生硬摩擦。从结构上看，这个零件采用高低阶梯的块状构型，下部基座做了圆弧缺口让位，这个缺口不是随便开的造型，是为了避开安装面下方凸起的定位销或者走线槽，很多新手建模时会把基座做成整平面，装配时才发现要额外铣削让位，既浪费加工工时，也降低了零件的安装贴合度。上部凸台的两个垂直相交孔，一个是沿零件竖直方向的贯通孔，用来穿装锁紧螺栓或者定位导柱，另一个是沿水平方向的贯通孔，

　　用来穿装顶丝或者横向定位销，两个孔的轴线垂直相交，孔口都做了微小的倒角处理，避免螺栓穿入时刮伤螺纹，也能去除机加工产生的毛刺。零件的所有棱边都做了均匀的倒角过渡，没有尖锐的直角边，一方面是避免装配时划伤操作人员，另一方面也能减少热处理环节的应力集中，降低零件开裂的风险。做这类零件的建模时，首先要确定下部基座的安装尺寸，基座的底面是整个零件的装配基准面，平面度要求控制在0.02mm以内，保证安装后不会出现翘曲，影响上部孔位的同轴度。上部凸台的位置要根据相邻连接件的安装高度确定，凸台的侧面和基座侧面的台阶差，要留出足够的扳手空间，方便锁紧螺栓时操作，很多人设计时只考虑零件本身的尺寸，忽略了扳手的活动空间，最后装配时只能用定制的薄扳手，

　　甚至要拆周围的其他零件才能拧到螺栓，大幅增加了装配维护的难度。下部的圆弧让位槽，半径要比需要避让的零件外圆大0.5-1mm，既保证足够的避让间隙，也不会过度削弱基座的结构强度，槽的两端要做平滑过渡，避免应力集中在槽的端点位置，导致零件受冲击时从槽边开裂。两个垂直孔的尺寸配合要根据使用场景确定，如果是穿装定位导柱，孔的公差要选H7的间隙配合，保证导柱滑动顺畅没有卡滞，如果是穿装锁紧螺栓，孔的直径要比螺栓大0.2-0.3mm，留出足够的安装调整余量，抵消安装面的加工误差。零件的材质一般选用45号钢或者黄铜，根据使用场景的不同做表面处理，如果是用在有耐磨要求的工位，会做淬火处理提高表面硬度，如果是用在有防锈要求的环境，

　　会做发黑或者镀镍处理。建模时要注意所有特征的拔模角度，如果是采用铣削加工，不需要额外做拔模，但如果是采用压铸或者粉末冶金工艺批量生产，就要在垂直于分型面的位置做1-2度的拔模斜度，方便零件脱模。另外还要考虑零件的重量，在保证结构强度的前提下，可以在非安装面做适当的减重槽，降低整个模组的负载，尤其是用在移动滑台上的零件，重量控制会直接影响滑台的运动速度和定位精度。实际应用中，这类零件很少单独使用，大多是和直线轴承、锁紧螺母、调整垫片配合使用，下部基座通过螺栓固定在设备的安装板上，上部的竖直孔穿装导柱，水平孔的顶丝用来锁紧导柱的高度位置，调整好导柱伸出长度后拧紧顶丝，就能实现不同高度的定位支撑，下部的圆弧缺口刚好卡在安装板的定位凸条上，不需要额外做定位销就能保证零件的安装位置精度，减少装配时的调整时间。很多人做这类零件的工程图时，容易漏掉形位公差的标注，比如两个垂直孔的垂直度、安装面和孔轴线的平行度，这些形位公差会直接影响零件的使用效果，如果垂直度超差，导柱穿入后会出现倾斜，导致滑动卡滞甚至无法装配，所以建模时就要提前考虑这些公差要求，在三维模型里做好特征的约束，避免后续出工程图时出现尺寸矛盾。
