V6发动机进气歧管密封垫片结构设计

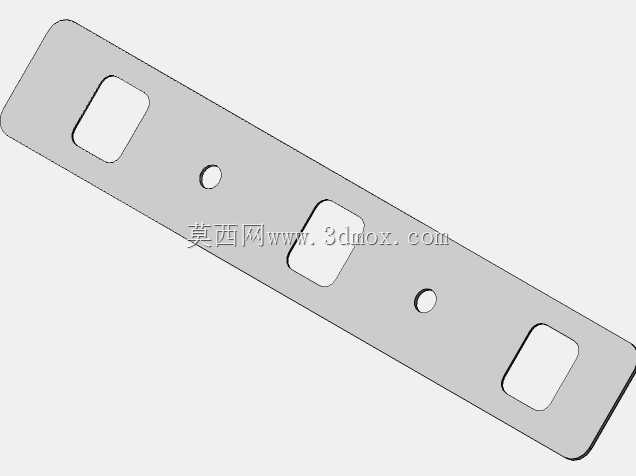

　　在V型六缸发动机的进气系统装配环节，进气歧管与缸盖结合面的密封性能直接决定整机的进气效率、空燃比控制精度，甚至会影响怠速稳定性与全工况下的动力输出表现，这款垫片正是针对该结合面的密封需求开发的专用密封构件。不同于普通平面密封垫，该垫片采用长条形扁平结构，整体轮廓完全匹配V6发动机单侧进气歧管的安装结合面走向，三个方形避让孔分别对应三个气缸的进气道接口位置，两个圆形小孔则精准对应歧管的安装螺栓过孔位置，安装时可直接通过螺栓定位，无需额外调整对位，能大幅降低总装环节的对位难度，减少装配错位导致的密封失效风险。

　　从实际工况适配角度来看，进气歧管与缸盖的结合面在发动机运行过程中，会持续承受进气负压带来的交变载荷，同时还要耐受发动机舱内的高低温循环冲击，冷启动时结合面附近温度可低至环境温度，全负荷运行时结合面温度会攀升至一百摄氏度以上，不同材质的歧管与缸盖还会因热膨胀系数差异产生微小的相对滑移，这就要求垫片不仅要具备足够的压缩回弹性能，填补结合面的微观加工不平度，还要有合适的硬度与抗蠕变性能，避免长期压紧后出现永久变形导致密封压力下降。这款垫片的结构设计充分考虑了这些工况特性，整体采用均匀厚度的板材成型，密封面区域无额外凸起结构，依靠安装时螺栓提供的均匀压紧力，在整个结合面形成连续的密封带，三个方形气道孔的边缘做了圆滑过渡处理，避免应力集中导致的垫片局部破损，同时孔位边缘与气道内壁的配合间隙控制在极小范围内，不会在气道内形成突兀的台阶干扰进气气流，能最大程度降低进气阻力，保证各缸进气的均匀性。

　　在安装边界的设计上，这款垫片的外轮廓完全贴合进气歧管安装法兰的外缘尺寸，既不会因为轮廓过小导致密封带宽度不足，也不会因为轮廓过大与周边的线束、传感器支架产生干涉，两个圆形安装孔的孔径略大于配套螺栓的外径，既可以补偿加工与装配时的微小位置公差，又不会因为间隙过大导致垫片在装配过程中出现移位。从密封压力分布的角度来看，三个方形密封孔沿垫片长度方向均匀排布，两个安装孔分别设置在相邻两个方形孔的间隔区域，这种排布方式可以让螺栓的压紧力更均匀地传递到整个密封面，避免出现局部压力不足导致的漏气问题，同时也能减少垫片长期使用后出现的局部压溃现象。

　　在实际的发动机台架验证环节，这类结构的垫片需要经过多轮冷热冲击试验、负压密封试验、振动耐久试验，确保在全生命周期内不会出现密封失效问题。不同于气缸垫需要承受高温高压燃气的冲击，进气歧管垫片的工作压力相对较低，但对密封的可靠性要求同样严苛，一旦出现漏气，会导致进气流量传感器的检测数据失准，ECU无法精准控制喷油量，进而出现怠速抖动、动力不足、油耗上升等一系列问题，严重时甚至会导致混合气过稀引发发动机回火故障。这款垫片的结构设计没有采用复杂的密封筋结构，而是依靠平整的板面实现面密封，这种设计的优势在于加工工艺简单，成型精度容易控制，同时对结合面的加工精度要求相对友好，即使结合面存在微小的平面度误差，也能通过垫片的微量压缩实现有效密封，非常适合量产环节的大规模装配使用。

　　从建模实现的角度来看，这类垫片的三维建模过程需要严格匹配进气歧管与缸盖结合面的数模基准，首先提取结合面的轮廓线与各个孔位的边界曲线，通过拉伸命令生成基础的板状实体，之后对各个孔位的边缘做倒圆角处理，消除锐边避免应力集中，建模过程中需要严格控制各个孔位的位置度公差，确保与上下游零件的孔位完全对齐，同时要保证垫片的厚度均匀一致，避免因厚度偏差导致各点压紧力不均。在装配验证阶段，需要将垫片数模装配到缸盖与进气歧管之间，检查各个孔位的同轴度、垫片与周边零件的间隙，确认不存在干涉问题，同时还要模拟螺栓压紧后的垫片压缩变形量，验证密封面的压力分布是否均匀，确保各个密封区域的压紧力都能达到密封所需的最小压力值。
